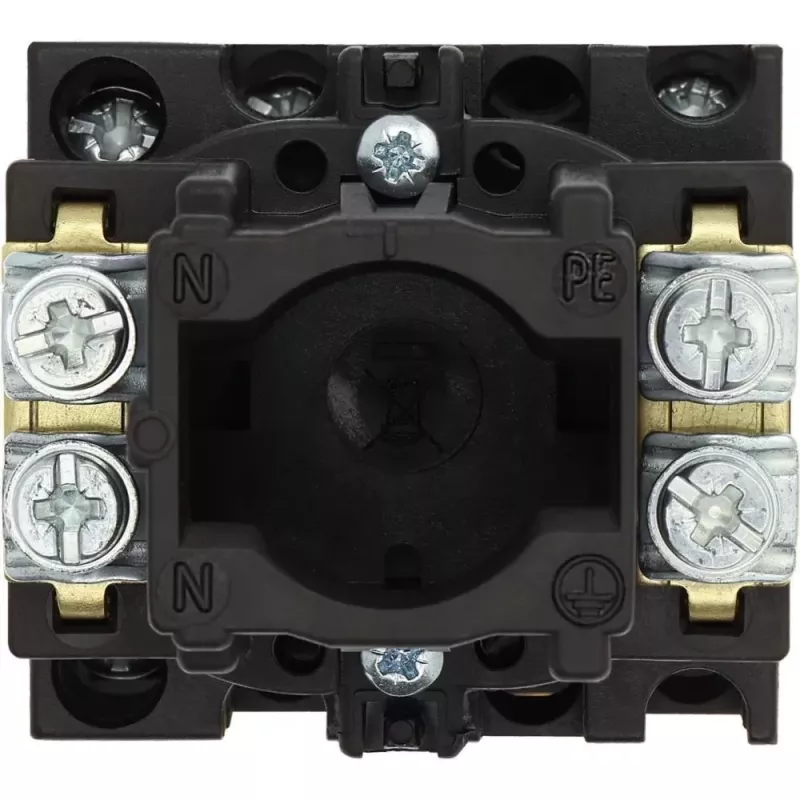

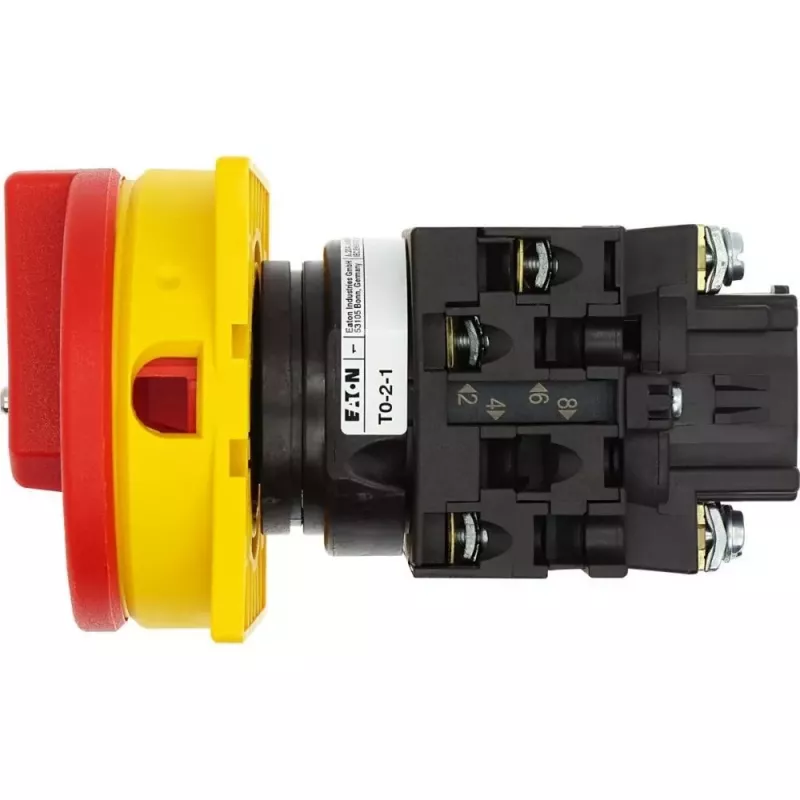

Eaton T0-2-1/EA/SVB blokuojamas kumštelinis jungiklis 20 A 690 V 1 x 90° geltonas/raudonas 038873

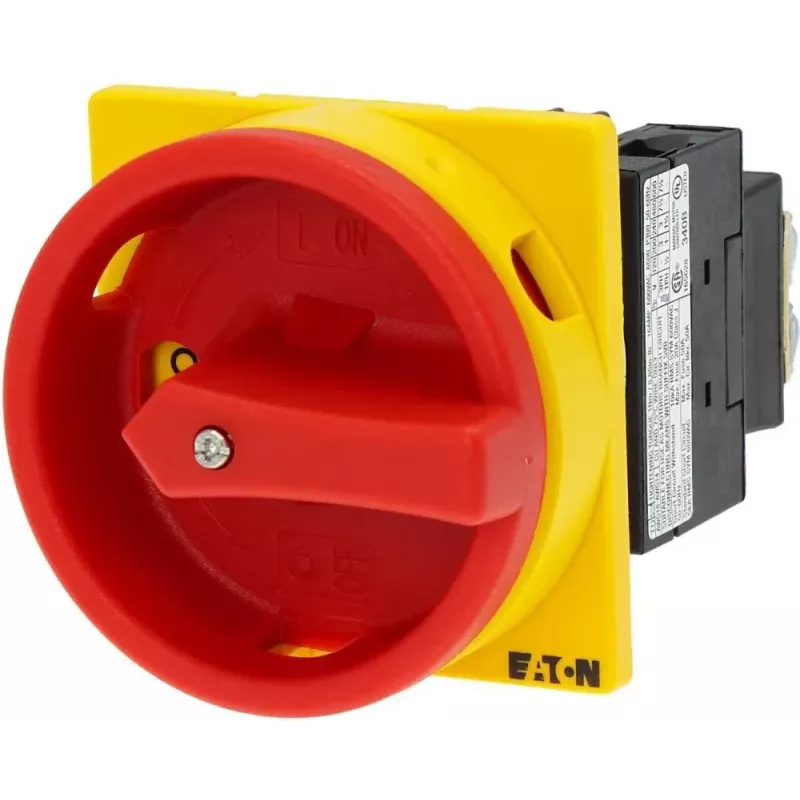

Eaton T0-2-1/EA/SVB – tai dviejų polių kumštelinis jungiklis, skirtas patikimam grandinės atjungimui pramoninėse valdymo spintose. Jo 90° perjungimo kampas užtikrina aiškų ON-OFF veikimą, o raudona/geltona rankenėlė yra lengvai pastebima ir gali būti užrakinta iki trimis spynomis, kad būtų išvengta netyčinio įjungimo.

Kam skirtas

Šis jungiklis skirtas skydų surinkėjams, techninės priežiūros specialistams ir pramonės elektrikams, kuriems reikia patikimo, blokuojamo atjungimo jungiklio variklių ir valdymo grandinėms iki 20 A. Jis tinka įrenginiams, kuriuose taikomos saugos užrakinimo/žymėjimo procedūros.

Pagrindinės savybės

• Dviejų polių ON-OFF perjungimas su 90° sukimosi kampu.
• Vardinė darbinė srovė 20 A (AC-21A, 400 V); vardinė darbinė įtampa iki 690 V AC.
• Blokuojama raudona/geltona rankenėlė, priimanti iki 3 spynų saugiam atjungimui.
• Priekinio skydo montavimas, priekinės apsaugos laipsnis IP65.
• Sraigtiniai gnybtai patikimam prijungimui.

Specifikacijos

• Jungiklio tipas: kumštelinis / sukamasis jungiklis
• Funkcija: ON-OFF
• Polių skaičius: 2
• Vardinė darbinė srovė (Ie): 20 A (AC-21A, 400 V)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2
• Pavaros tipas: sukama rankenėlė
• Rankenėlės spalva: raudona / geltona
• Blokuojamas: taip, spyna (maks. 3 spynos)
• Montavimo tipas: priekinio skydo montavimas
• Priekinės apsaugos laipsnis: IP65
• Gnybtų apsaugos laipsnis: IP20
• Gnybtų tipas: sraigtiniai gnybtai
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Naudojimo patarimai

Užrakinimo/žymėjimo procedūroms naudokite spynas, kurių lankelio skersmuo iki 8 mm. Įsitikinkite, kad jungiklis sumontuotas sausoje, nuo vibracijos apsaugotoje vietoje, kad būtų išlaikytas IP65 priekinės apsaugos laipsnis.

Patarimas: prieš montuodami įsitikinkite, kad jungiklio kontaktai yra atjungti, ir visada naudokite asmenines apsaugos priemones. Reguliariai tikrinkite, ar rankenėlė lengvai sukasi ir ar spynos tinkamai užsifiksuoja.
