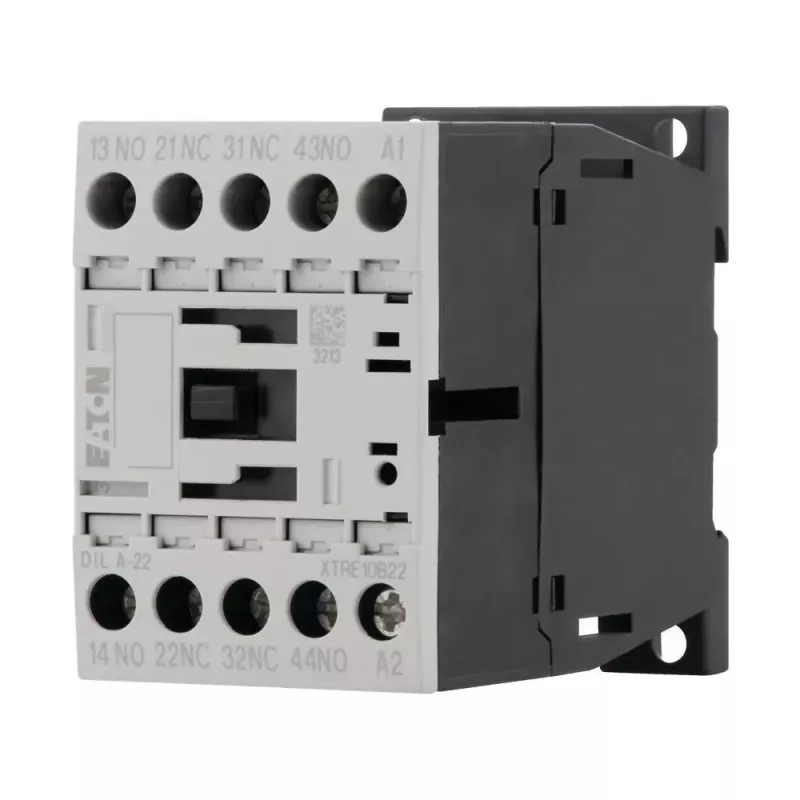

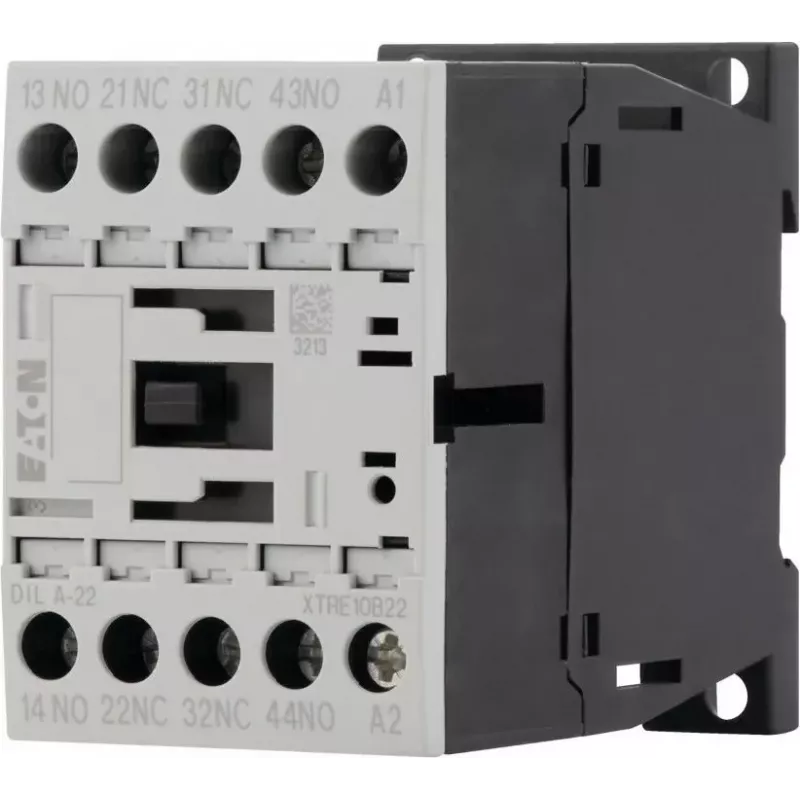

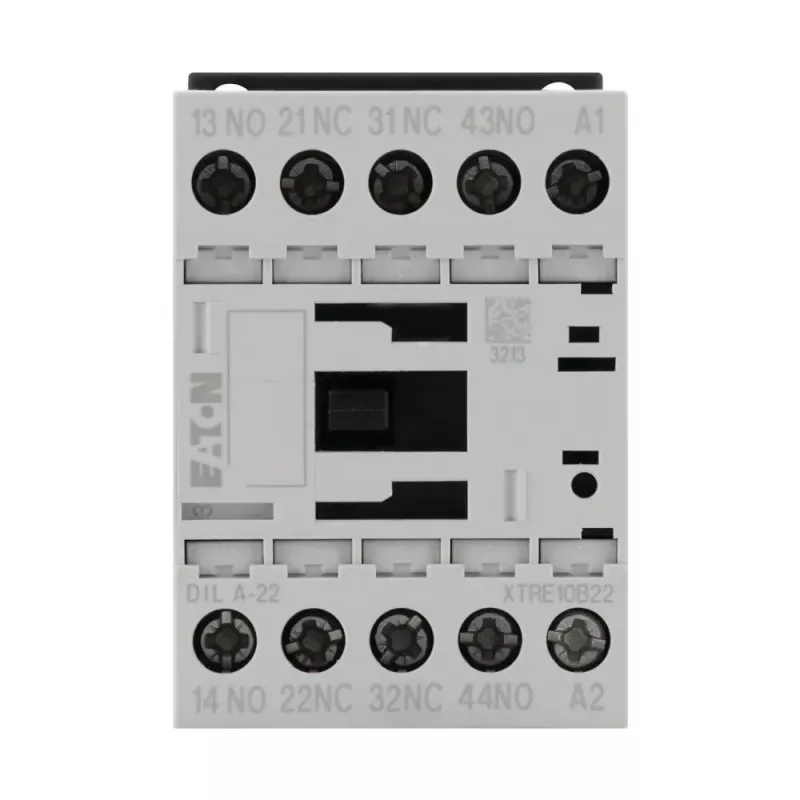

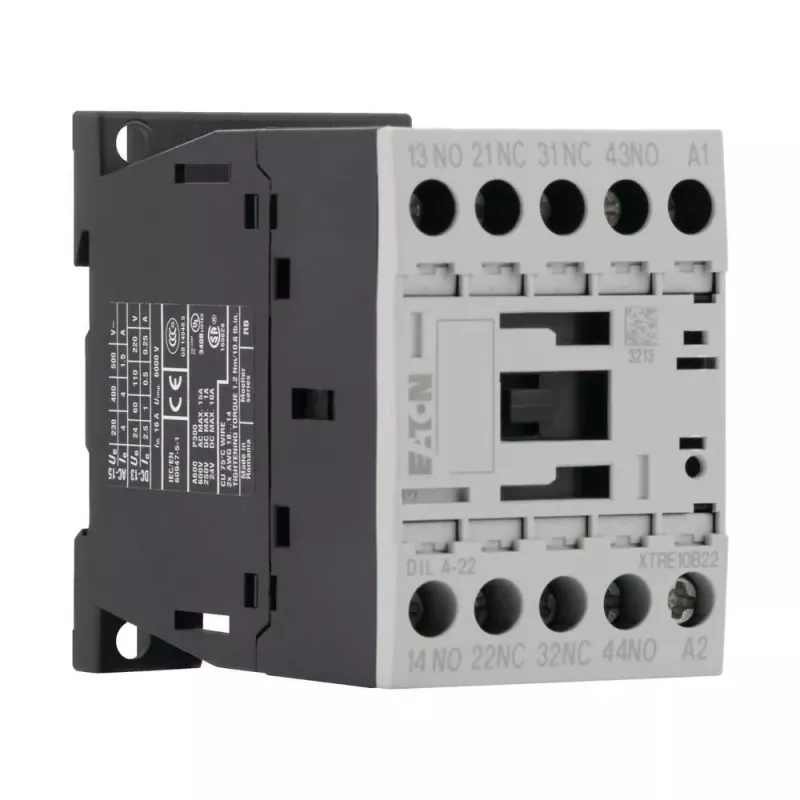

Eaton DILA-22 kontaktorinė relė, 4 polių, 2NO+2NC, 24 V AC 50 Hz ritė 276386

Eaton DILA-22 – tai 4 polių kontaktorinė relė su 24 V AC 50 Hz rite, turinti 2 normaliai atvirus (NO) ir 2 normaliai uždarytus (NC) kontaktus, skirta patikimam perjungimui valdymo grandinėse. Kompaktiška konstrukcija ir varžtiniai gnybtai leidžia montuoti ant DIN bėgelio arba varžtais pramonės įrenginiuose.

Privalumai

DILA-22 pasižymi ilga mechanine tarnavimo trukme – 10 milijonų operacijų, o elektrinė tarnavimo trukmė AC-15 režimu siekia 1,3 milijono operacijų, užtikrinant ilgalaikį patikimumą. Vardinė izoliacijos įtampa 690 V ir impulsinė atsparumo įtampa 6 kV prisideda prie patikimo veikimo sudėtingomis sąlygomis.

Tinka

• Valdymo grandinių perjungimui pramonės mašinose
• Automatizavimo sistemose, kuriose reikalingi pagalbiniai kontaktoriniai
• Taikymams su 24 V AC valdymo įtampa

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC
• Polių skaičius: 4
• Ritės įtampa: 24 V AC, 50 Hz
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (DC-13, 220 V): 1 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtai
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Mechaninė tarnavimo trukmė: 10 x 10^6 operacijų
• Elektrinė tarnavimo trukmė (AC-15): 1,3 x 10^6 operacijų
• Vardinė trumpojo jungimo srovė (Icw): 1 kA 1 s

Rekomendacijos

Patikimam valdymo grandinių perjungimui su 24 V AC maitinimu, Eaton DILA-22 siūlo patikrintą sprendimą su dideliu patvarumu ir atitinka IEC/EN 60947 bei VDE 0660 standartus.
