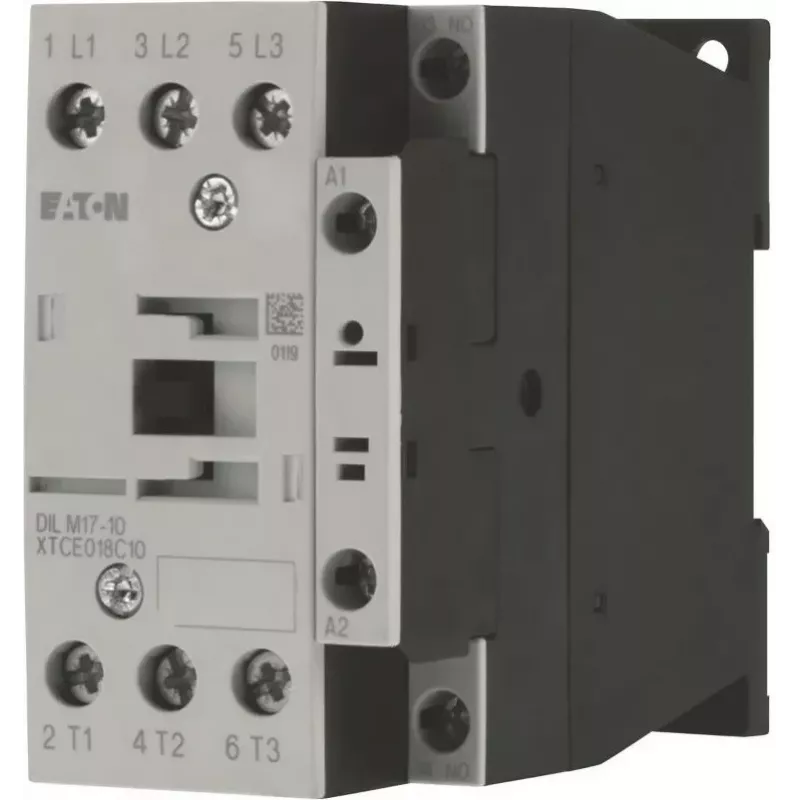

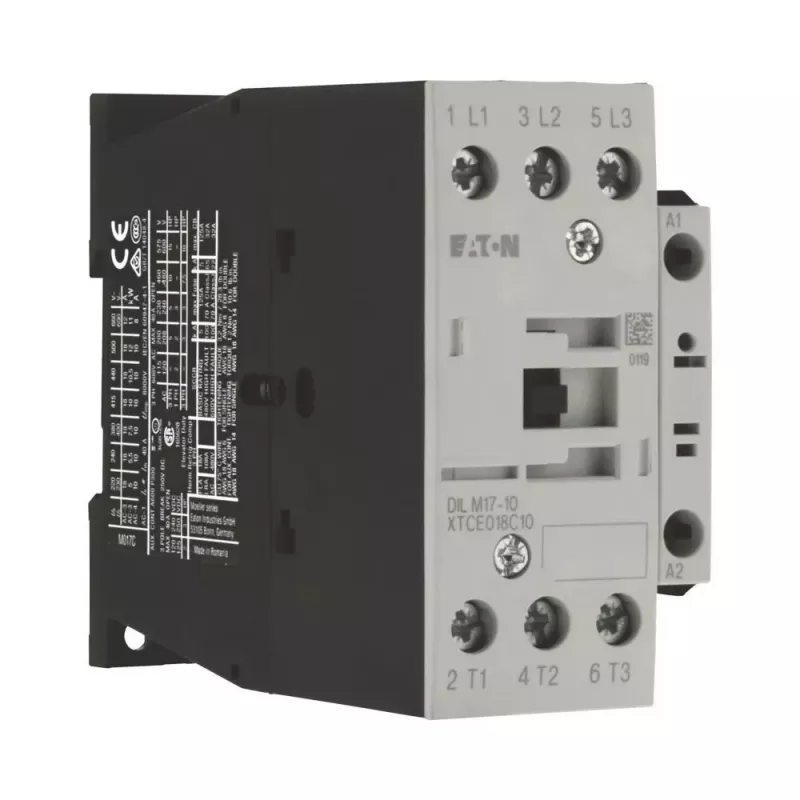

Eaton DILM17-10 galios kontaktorius, 3 polių, 17 A, 690 V AC, ritė 42 V 50 Hz / 48 V 60 Hz, 1 NO pagalbinis, IP00, juodas/baltas 277000

Kai reikia patikimai perjungti trifazius variklius ir varžines apkrovas, Eaton DILM17-10 galios kontaktorius tampa standartiniu pasirinkimu valdymo spintose. Jo 3 polių konstrukcija, 17 A vardinė srovė AC-3 režimu ir iki 690 V AC darbinė įtampa leidžia naudoti įvairiose žemos įtampos perjungimo sistemose. Ritė veikia su 42 V 50 Hz arba 48 V 60 Hz maitinimu, o vienas normaliai atviras (1 NO) pagalbinis kontaktas suteikia būsenos grįžtamąjį ryšį. Varžtiniai gnybtai ir IP00 apsaugos laipsnis reiškia, kad kontaktorius skirtas montuoti uždarame korpuse. Korpusas juodas su baltais ženklais.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (AC-3): 17 A
• Vardinė darbinė įtampa: 690 V AC
• Ritės įtampa: 42 V AC (50 Hz) / 48 V AC (60 Hz)
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Apsaugos laipsnis: IP00
• Montavimas: DIN bėgelis arba varžtai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Variklio galia esant 400 V AC-3: 7,5 kW
• Elektrinis ilgaamžiškumas (AC-3): 1,5 mln. operacijų
• Mechaninis ilgaamžiškumas: 10 mln. operacijų
• Darbinė temperatūra: -25 iki +60 °C
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947, UL, CSA

Kodėl verta rinktis

DILM17-10 pasižymi kompaktiškais matmenimis ir patikrintu perjungimo našumu. Dviejų dažnių ritės konstrukcija leidžia naudoti tiek 50 Hz, tiek 60 Hz tinkluose be ritės keitimo. Pagalbinis kontaktas palengvina valdymo grandinės integraciją, o tvirta konstrukcija užtikrina ilgą tarnavimo laiką reikliose pramoninėse aplinkose.

Idealiausi naudojimo atvejai

• Trifazių variklių iki 7,5 kW perjungimas esant 400 V
• Varžinių šildymo apkrovų valdymas
• Variklių valdymas konvejeriuose, siurbliuose ir ventiliatoriuose
• Integravimas į valdymo spintas ir variklių starterius

Gera žinoti

Kontaktorius tiekiamas su IP00 apsaugos laipsniu, todėl jį būtina montuoti korpuse, užtikrinančiame reikiamą apsaugą nuo dulkių ir drėgmės. Montavimas galimas ant standartinio 35 mm DIN bėgelio arba varžtais. Ritės gnybtai aiškiai pažymėti, kad prijungimas būtų paprastas.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka ritės parametrus (42 V 50 Hz arba 48 V 60 Hz). Jei naudojate 60 Hz tinklą, ritė veiks su 48 V. Visada laikykitės vietinių elektros saugos taisyklių ir palikite pakankamai vietos aušinimui spintoje.
