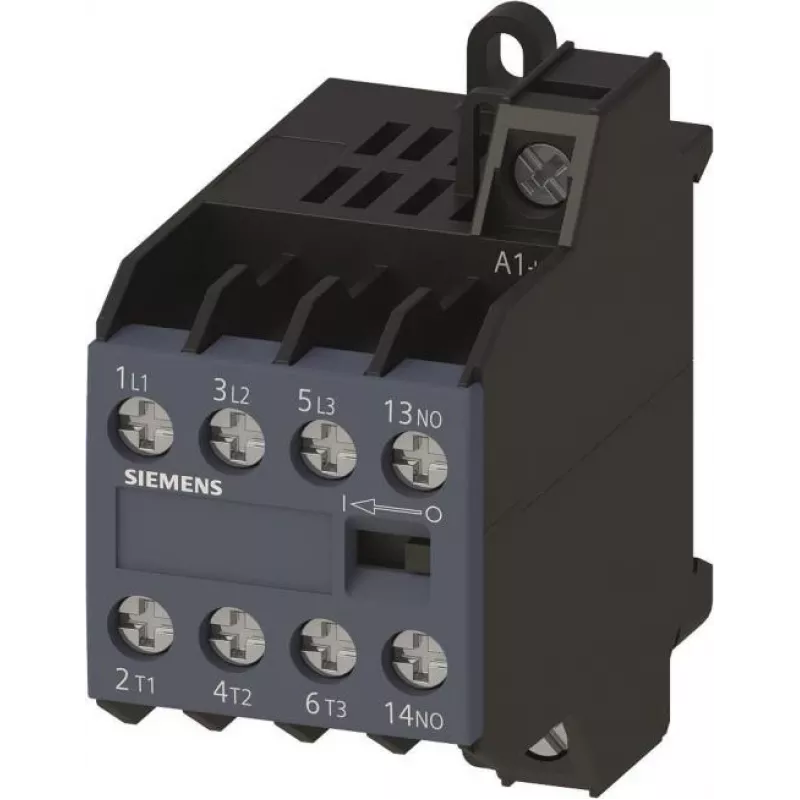

Siemens SIRIUS 3TG10 pagalbinis kontaktorius, 4 NO, 230 V AC ritė, varžtiniai gnybtai 3TG1010-0AL2

Valdymo spintose, kuriose kiekvienas kontaktas turi reikšmę, Siemens 3TG1010-0AL2 pagalbinis kontaktorius užtikrina patikimą pagalbinių grandinių perjungimą – nuo kontaktorų ritių iki signalinių lempučių ar PLC įėjimų. Su keturiais normaliai atvirais kontaktais ir 230 V AC rite, jis tampa kompaktišku sprendimu praplėsti valdymo logiką variklių paleidimo įrenginiuose, HVAC sistemose ir automatikos įrangoje.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 4 NO (normaliai atviri)
• Ritės įtampa: 230 V AC, 50/60 Hz
• Gnybtų tipas: varžtiniai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė: 6 A esant AC-15 230 V; 3 A esant AC-15 400 V; 3 A esant DC-13 24 V; 1 A esant DC-13 220 V
• Montavimas: DIN bėgelis 35 mm arba varžtinis tvirtinimas
• Elektrinis ilgaamžiškumas: 10 milijonų perjungimo ciklų (AC-15)
• Mechaninis ilgaamžiškumas: 30 milijonų perjungimo ciklų
• Darbinė temperatūra: -25 iki +55 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947, EN 60947

Kodėl verta rinktis

Šis kontaktorius priklauso patikrintai SIRIUS 3TG10 serijai, pasižyminčiai dideliu patikimumu ir ilgu tarnavimo laiku. Kompaktiški matmenys taupo vietą valdymo spintose, o varžtiniai gnybtai užtikrina saugų ir nereikalaujantį priežiūros sujungimą. Platus darbinės temperatūros diapazonas leidžia naudoti net ir sudėtingomis sąlygomis.

Idealūs naudojimo atvejai

• Pagalbinių grandinių perjungimas variklių valdymo centruose
• Kontaktų skaičiaus didinimas PLC sistemose
• Signalinių lempučių ir signalizacijos prietaisų valdymas
• Tarpinė relė didesnės galios kontaktorių valdymui

Gera žinoti

3TG1010-0AL2 yra pagalbinis kontaktorius, o ne galios kontaktorius; jis skirtas valdymo grandinėms, o ne variklių perjungimui tiesiogiai. Montuojant ant DIN bėgelio, reikalingas standartinis 35 mm bėgelis. IP20 apsaugos laipsnis reiškia, kad jis turi būti įrengtas uždarame korpuse, siekiant išvengti atsitiktinio kontakto su įtampingosiomis dalimis.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą (230 V AC). Jei naudojate kelis pagalbinius kontaktorius, rekomenduojame juos žymėti pagal funkciją – taip palengvinsite diagnostiką ir techninę priežiūrą. Visada laikykitės vietinių elektros saugos taisyklių.
