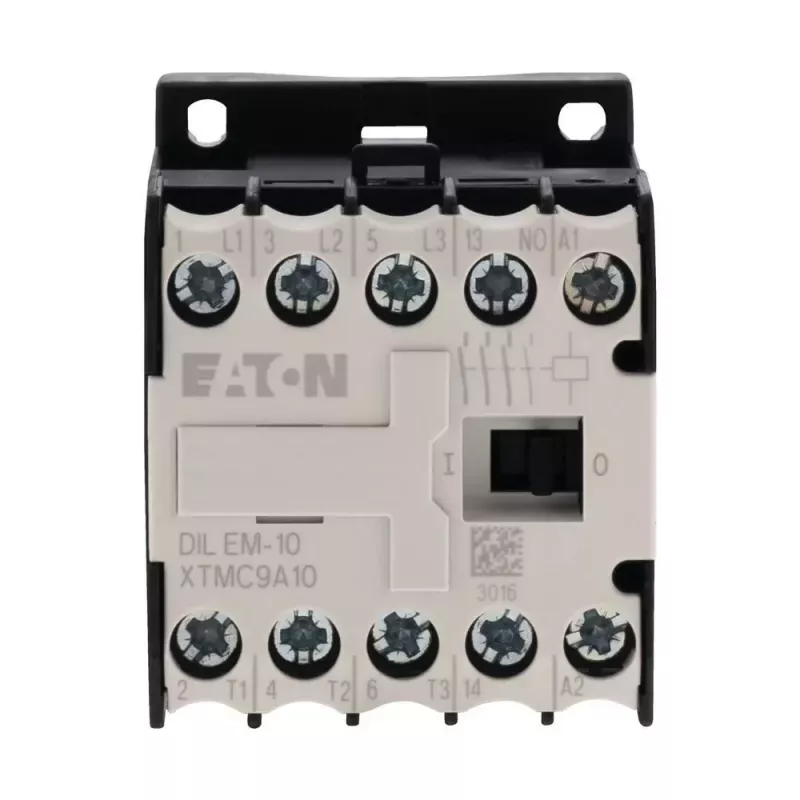

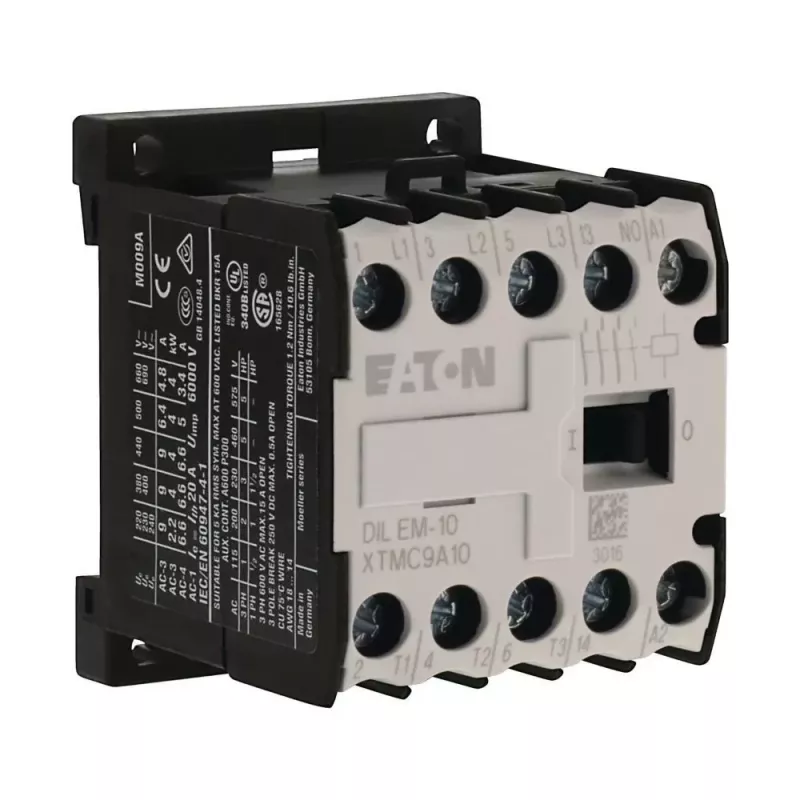

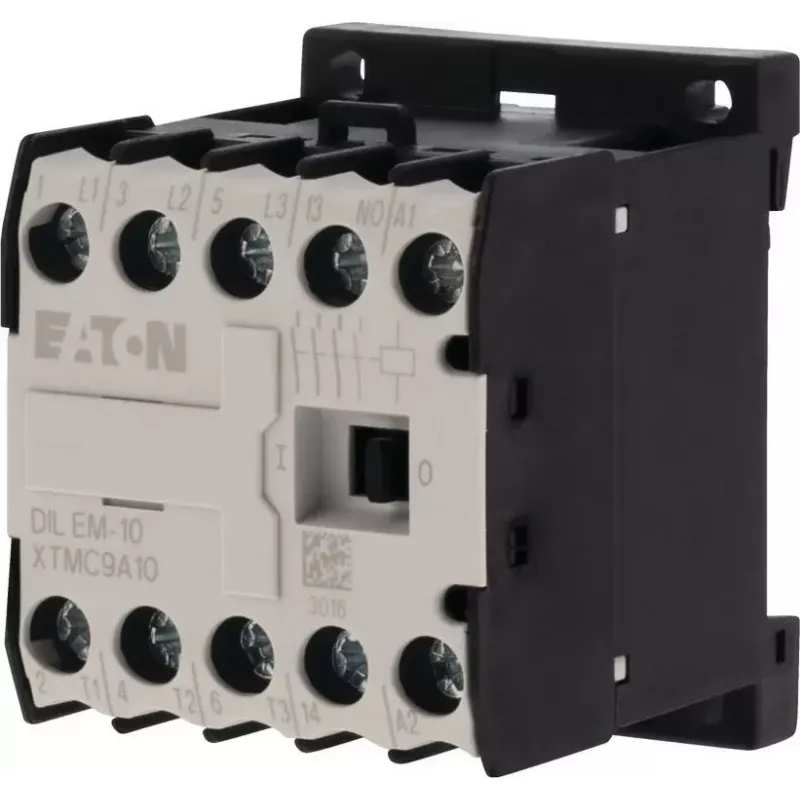

EATON DILEM-10 mini kontaktoriuss, 3 polių, 24 V AC 50 Hz ritė, 9 A AC-3, 1 NO pagalbinis kontaktas 010005

Valdykite trifazius variklius iki 4 kW pramoniniuose valdymo skyduose su EATON DILEM-10 mini kontaktoriumi. Jo 24 V AC 50 Hz ritė tiesiogiai integruojama į standartines valdymo grandines, o 3 polių pagrindiniai kontaktai perjungia apkrovas iki 9 A esant 400 V AC-3. Integruotas 1 NO pagalbinis kontaktas suteikia grįžtamąjį ryšį arba blokavimą be papildomų komponentų.

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 9 A (AC-3, 400 V), 22 A (AC-1, 400 V)
• Vardinė darbinė įtampa: 690 V AC
• Valdymo grandinė: 24 V AC, 50 Hz
• Vardinė darbinė galia: 4 kW (AC-3, 400 V)
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +50 °C

Kodėl verta rinktis

Kompaktiškas korpusas taupo skydo vietą, o varžtiniai gnybtai užtikrina patikimus sujungimus. DILEM serija plačiai naudojama pramoninėje automatikoje dėl įrodytos veiklos ir atitikties IEC/EN 60947, VDE 0660, UL ir CSA standartams.

Idealūs naudojimo atvejai

• Variklių paleidimas ir sustabdymas konvejeriuose, siurbliuose ir ventiliatoriuose
• Šildymo ir apšvietimo apkrovų perjungimas
• Valdymo grandinės izoliavimas ir blokavimas

Gera žinoti

Kontaktorius pasižymi 10 milijonų operacijų mechaniniu patvarumu ir 1 milijono operacijų elektriniu patvarumu, užtikrinančiu ilgą tarnavimo laiką. Vardinė impulsinė atsparumo įtampa yra 6 kV, su III viršįtampių kategorija ir vardine izoliacijos įtampa 690 V.

Patarimas: montuodami ant DIN bėgelio, įsitikinkite, kad jis atitinka EN 60715 standartą. Prieš prijungdami patikrinkite, ar valdymo įtampa neviršija 24 V AC 50 Hz, ir naudokite tinkamo skerspjūvio laidus, kad išvengtumėte įtampos kritimo.
