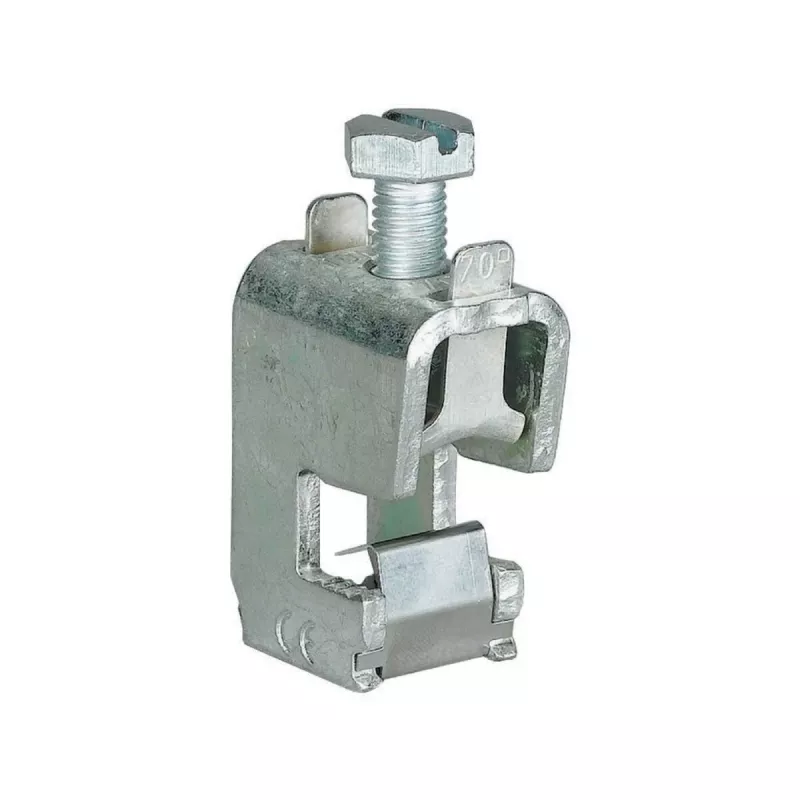

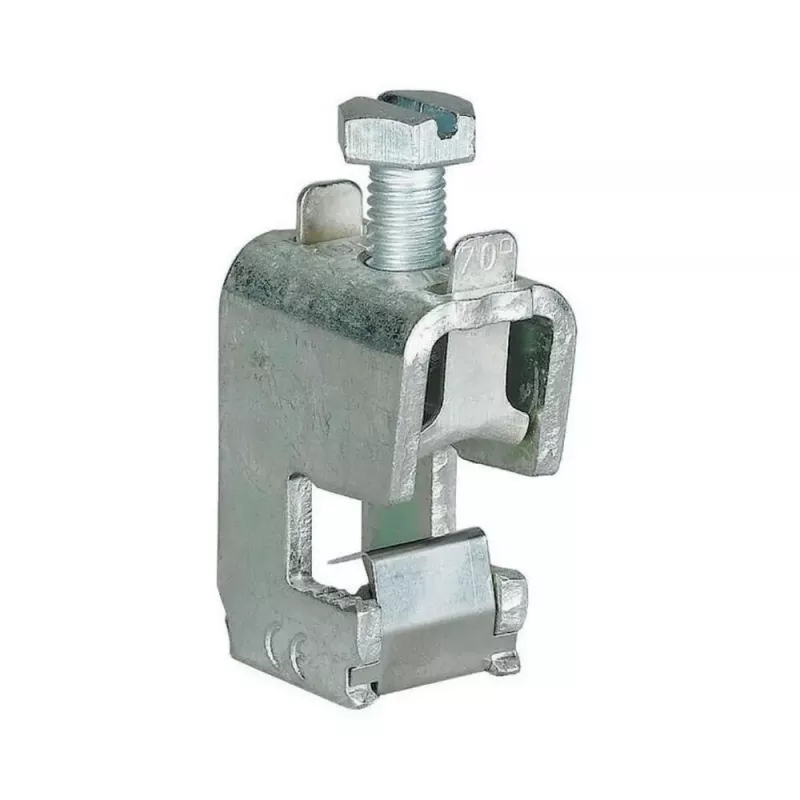

Eaton AKU70/10 magistrinės linijos atšakos gnybtas 16-70 mm², 10 atšakų jungčių, pilkas 107193

Kai viename skirstomajame skydelyje reikia patikimai paskirstyti didelę srovę dešimčiai atskirų grandinių, Eaton AKU70/10 magistrinės linijos atšakos gnybtas pašalina papildomų šynų poreikį ir sutaupo vietos. Šis sprendimas suprojektuotas profesionaliems montuotojams, kuriems svarbus ilgaamžiškumas ir montavimo greitis.

Kodėl verta rinktis

• Viena magistrinė jungtis 16–70 mm² laidininkui ir dešimt atšakų 1,5–10 mm² laidininkams – kompaktiškas maitinimo paskirstymas be atskirų šynų.
• Varžtinė jungtis užtikrina stabilų prispaudimą ir nereikalauja papildomos priežiūros.
• Montuojamas ant standartinės DIN bėgelio TS35 arba tvirtinamas varžtais tiesiai prie korpuso.
• Vardinė srovė iki 160 A, vardinė įtampa iki 1000 V AC/DC – tinka tiek pramoninėms, tiek pastatų instaliacijoms.
• Poliamido (PA) korpusas užtikrina elektros izoliaciją ir mechaninį atsparumą, o pilka spalva palengvina identifikavimą skydelyje.

Kam skirtas

Eaton AKU70/10 idealiai tinka elektrikams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kurie dirba su skirstomaisiais skydais, valdymo spintomis ar pastatų elektros instaliacija. Jis pravers ten, kur reikia vienu metu maitinti kelias grandines iš vieno didelio skerspjūvio šaltinio – pavyzdžiui, apšvietimo, lizdų ar variklių grupėms.

Pagrindinės specifikacijos

• Magistrinio laidininko skerspjūvis: 16–70 mm² (vientisas/susuktas)
• Atšakos laidininko skerspjūvis: 1,5–10 mm² (vientisas/susuktas)
• Jungčių skaičius: 1 magistrinė, 10 atšakų
• Jungties tipas: varžtinė
• Montavimas: DIN bėgelis TS35 / varžtinis
• Vardinė srovė (maks.): 160 A
• Vardinė įtampa (maks.): 1000 V AC/DC
• Izoliacijos medžiaga: poliamidas (PA)
• Laidininko medžiaga: varis / žalvaris (alavuotas)
• Spalva: pilka
• Apsaugos laipsnis: IP20
• Užterštumo laipsnis: 3
• Darbinė temperatūra: -25 °C iki +70 °C
• Gnybto tipas: vienpolis
• Naudojimas: skirstomieji skydai, valdymo spintos

Kaip naudoti

Pritvirtinkite gnybtą ant 35 mm DIN bėgelio arba prisukite jį prie korpuso. Prijunkite magistrinį maitinimo laidininką (16–70 mm²) prie vienos pagrindinės jungties, tada paskirstykite maitinimą iki dešimčiai atšakų, naudodami 1,5–10 mm² laidininkus. Varžtus priveržkite reikiamu momentu – taip užtikrinsite patikimą kontaktą ir ilgą tarnavimo laiką.

Patarimas: prieš montuodami įsitikinkite, kad skydelyje pakanka vietos laisvam laidų išvedimui, o varžtus priveržkite gamintojo nurodytu momentu. Esant didelei apkrovai, rekomenduojama periodiškai patikrinti jungčių priveržimą – tai paprasta prevencija, prailginanti įrangos tarnavimo laiką.
