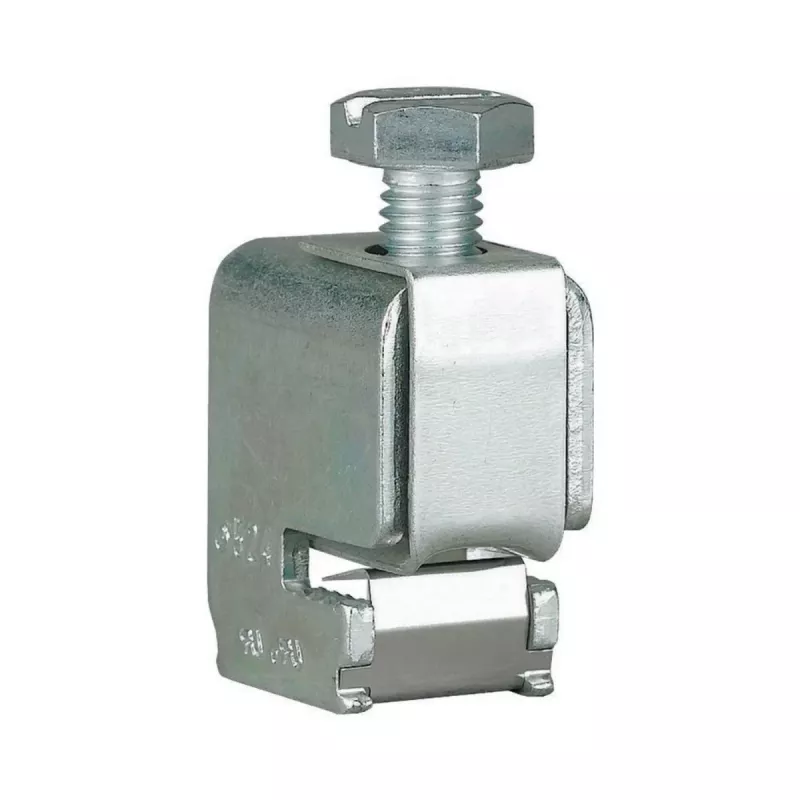

Eaton 107190 laidininko prijungimo gnybtas 16-120 mm² 5 mm šynai, varžtinis sujungimas, pilkas

Kai reikia patikimai prijungti didelio skerspjūvio laidininkus prie 5 mm storio šynos, kiekvienas kontaktas turi būti nepriekaištingas. Eaton 107190 gnybtas sukurtas būtent tokiems uždaviniams – nuo 16 iki 120 mm² laidininkams, kurių srovė siekia iki 250 A, o įtampa – iki 690 V AC.

Kodėl verta rinktis

• Platus laidininkų diapazonas: tinka tiek standiems, tiek lankstiems 16–120 mm² laidininkams.
• Didelė srovės galia: atlaiko iki 250 A esant 690 V AC.
• Patvari konstrukcija: poliamido izoliacija, žalvarinis spaustukas, cinkuoto plieno varžtas.
• Patogus montavimas: veržimo momentas – 10 Nm.

Techniniai duomenys

• Laidininko skerspjūvis (lankstus): 16–120 mm²
• Laidininko skerspjūvis (standus): 16–120 mm²
• Šynos storis: 5 mm
• Tinkamas šynos plotis: 12–30 mm
• Vardinė darbinė srovė (Ie): 250 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Prijungimo tipas: varžtinis gnybtas
• Prijungimų skaičius: 1 (laidininkui)
• Polių skaičius: 1
• Montavimo tipas: tvirtinimas prie šynos
• Izoliacijos medžiaga: poliamidas (PA)
• Spaustuko medžiaga: žalvaris
• Varžto medžiaga: cinkuotas plienas
• Spalva: pilka
• Apsaugos laipsnis: IP20
• Veržimo momentas (laidininko varžtui): 10 Nm
• Atitinka standartą: IEC/EN 60947-7-1

Kam tinka

Šis gnybtas skirtas elektros skirstymo spintų montuotojams, pramoninių įrenginių techninės priežiūros specialistams ir visiems, kurie dirba su didelės galios elektros skirstymo sistemomis. Jis užtikrina patikimą kontaktą net ir didelių apkrovų metu.

Kaip naudoti

Nuimkite izoliaciją nuo laidininko, įkiškite jį į gnybtą ir priveržkite varžtą 10 Nm momentu. Gnybtas tvirtinamas prie 5 mm storio šynos, kurios plotis 12–30 mm. Prieš montuodami įsitikinkite, kad įtampa išjungta.

Patarimas: reguliariai tikrinkite varžtų priveržimą – dėl vibracijos ar temperatūros pokyčių jie gali atsilaisvinti. Naudokite momentinį raktą, kad pasiektumėte rekomenduojamą 10 Nm veržimo momentą.
