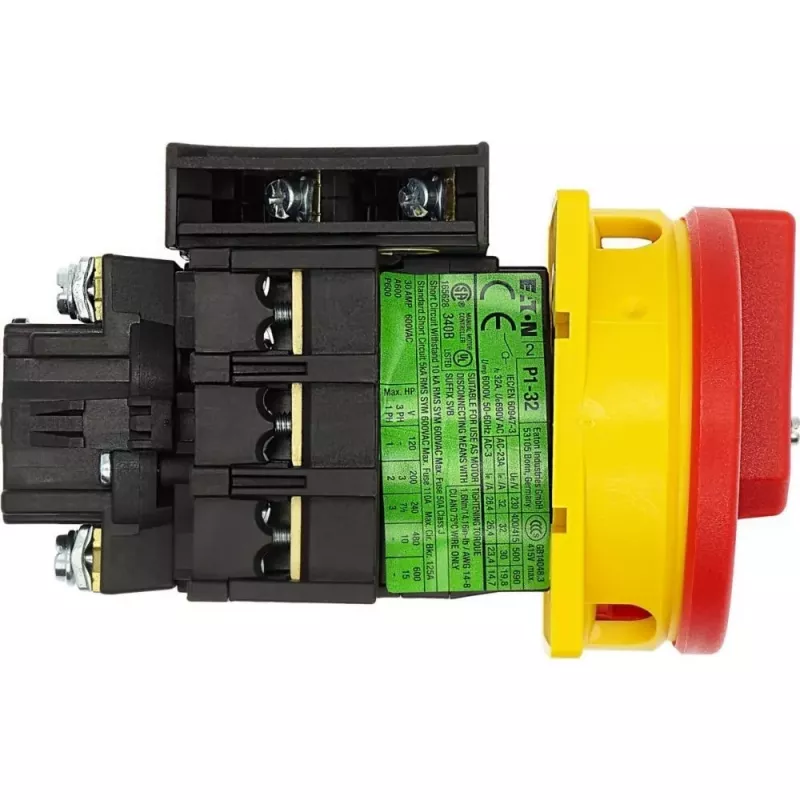

EATON P1-32/EA/SVB/HI11 pagrindinis jungiklis, 3 polių, 32 A, skydinis, raudonas/geltonas 072567

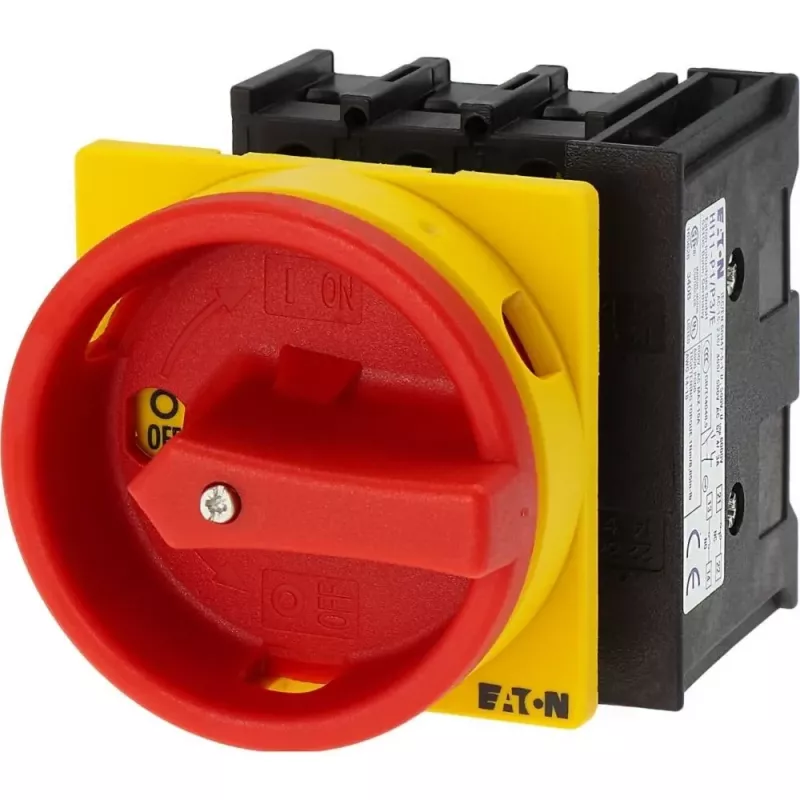

Raudona rankena ir geltona priekinė plokštė – tai ne tik ryškus akcentas, bet ir aiškus signalas, kad EATON P1-32/EA/SVB/HI11 pagrindinis jungiklis yra skirtas greitam atpažinimui ir saugiam valdymui pramoninėse valdymo spintose. 32 A nominalioji srovė ir 690 V AC darbinė įtampa leidžia jį naudoti įvairiose maitinimo paskirstymo užduotyse, o 3 polių konfigūracija su 1 NO + 1 NC pagalbiniais kontaktais užtikrina lankstumą valdymo grandinėse.

Privalumai profesionalams

• 32 A nominalioji darbinė srovė (AC-21A, 690 V) – tinka didesnės galios įrenginiams.
• 3 polių jungiklis su 1 NO + 1 NC pagalbiniais kontaktais – galima integruoti signalizaciją ar blokavimą.
• Skydinis montavimas su IP65 apsauga priekinėje dalyje – atsparus dulkėms ir vandens purškimui.
• Blokuojamas OFF padėtyje iki 3 spynų – užtikrina saugą atliekant techninę priežiūrą.
• Platus darbinės temperatūros diapazonas nuo -25 iki +50 °C – veikia įvairiose aplinkose.

Kasdienis naudojimas

Šis jungiklis idealiai tinka kaip pagrindinis, techninės priežiūros ar avarinis sustabdymo jungiklis pramoninėse valdymo spintose. 90° perjungimo kampas suteikia aiškų ON/OFF indikaciją, o varžtiniai gnybtai užtikrina patikimą prijungimą. Blokuojama OFF padėtis padidina saugą techninės priežiūros metu, apsaugodama nuo netyčinio įtampos grąžinimo.

Techninės specifikacijos

• Jungiklio tipas: pagrindinis jungiklis / atjungiklis
• Nominalioji darbinė srovė (Ie): 32 A (AC-21A, 690 V)
• Nominalioji darbinė įtampa (Ue): 690 V AC
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: skydinis / įleidžiamas
• Perjungimo kampas: 90°
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Blokavimas: taip, 0 (OFF) padėtyje iki 3 spynų
• Nominalioji impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominalioji sąlyginė trumpojo jungimo srovė (Iq): 4 kA esant 690 V su gG/gL 35 A saugikliu
• Nominalioji galia (AC-23A, 400 V): 15 kW
• Nominalioji galia (AC-3, 400 V): 11 kW

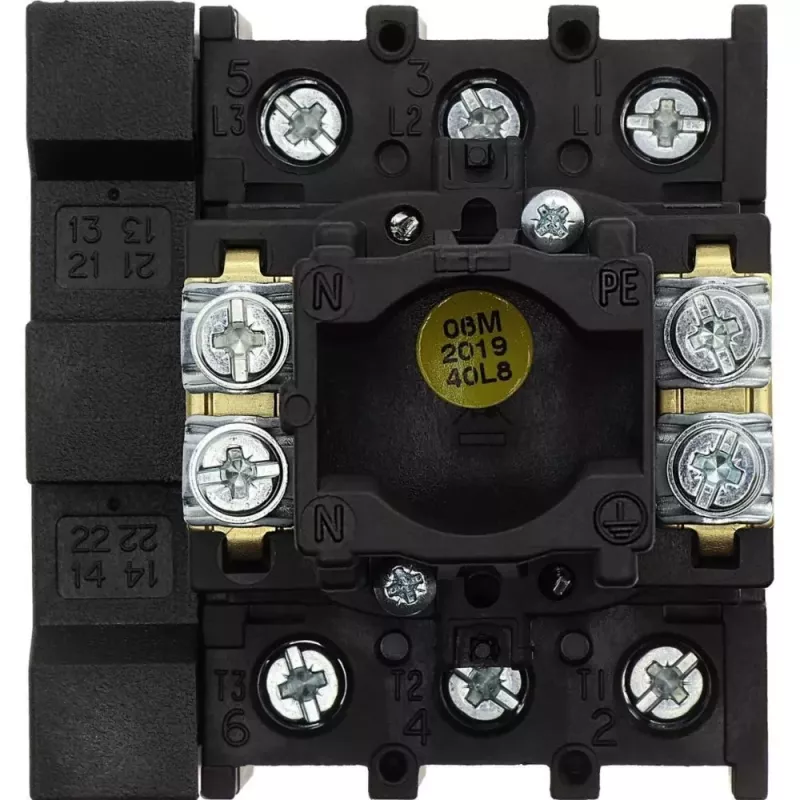

• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Pabaigai

Sukurtas pagal IEC/EN 60947 ir VDE 0660 standartus, EATON P1-32/EA/SVB/HI11 užtikrina patikimą veikimą kritinėse perjungimo aplikacijose.
