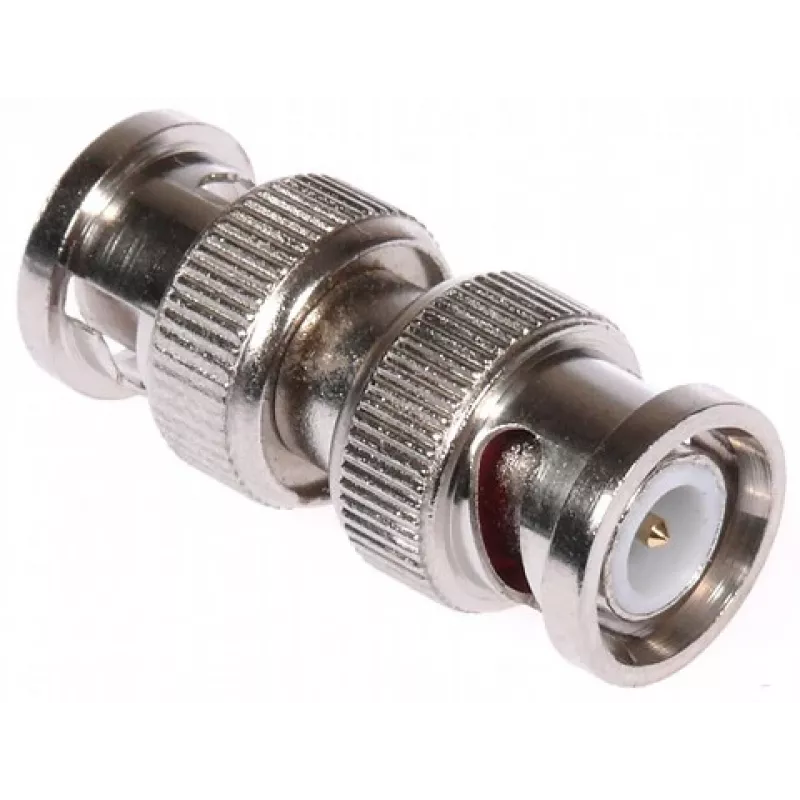

DELTA BNC-W/BNC-W tiesioginė jungtis, BNC vyras – BNC vyras, 75 omų, nikeliuotas žalvaris, PTFE izoliatorius

Kai reikia sujungti du BNC kabelius be signalo nuostolių ar masyvių statinių, ši DELTA BNC-W/BNC-W jungtis užtikrina tiesioginį, linijinį ryšį, išlaikantį varžą ir tvarkingą vaizdo arba RF grandinę. Skirtingai nuo bendros paskirties adapterių su plastikiniais korpusais ir laisvais centriniais kontaktais, šis modelis naudoja apdirbtą žalvarinį korpusą su nikelio danga ir PTFE izoliatoriumi, kad išlaikytų stabilią 75 omų kelią nuo DC iki 4 GHz.

Privalumai

• BNC vyras – BNC vyras tiesioginė jungtis, skirta sujungti du BNC moteriškus kabelius ar įrenginius
• Tikra 75 omų varža, ideali CCTV, vaizdo transliacijoms ir RF testavimo įrangai
• Nikeliuotas žalvarinis korpusas ir kontaktai atsparūs korozijai ir nusidėvėjimui per 500 jungimo ciklų
• PTFE izoliatorius užtikrina mažus nuostolius ir pastovų veikimą iki 4 GHz
• Kompaktiška, be įrankių montuojama – tiesiog prisukite BNC jungtis prie abiejų galų

Naudojimas kasdien

Ši jungtis yra trūkstama grandis, kai kabelio ilgio nepakanka arba reikia pratęsti skydo jungtį. Kadangi abu galai yra BNC vyrai, ji veikia tiesiogiai su standartinėmis BNC moteriškomis jungtimis, esančiomis kamerose, monitoriuose ir matavimo prietaisuose. Tiesioginė konstrukcija prideda minimalius įterpimo nuostolius, o nikeliuoti paviršiai užtikrina patikimą sukibimą be užstrigimo. CCTV sistemose ji leidžia sujungti iš anksto užspaustus kabelius be pakartotinio užspaudimo, taupant laiką vietoje. RF laboratorijose ji suteikia patikimą būdą pratęsti matavimo kabelius, išlaikant VSWR žemiau 1,2:1 esant 3 GHz.

Pilnos specifikacijos

• Jungtis A: BNC vyras
• Jungtis B: BNC vyras
• Adapterio tipas: tiesioginė jungtis
• Varža: 75 omų
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, nikeliuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC – 4 GHz
• Įtampos reitingas: 500 V pikas
• VSWR: ≤ 1,2:1 @ 3 GHz
• Darbinė temperatūra: -40 °C iki +85 °C
• Patvarumas: 500 jungimo ciklų
• Dielektrinė atsparumo įtampa: 1500 V RMS
• Izoliacijos varža: ≥ 5000 MΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Atitinka RoHS

Pabaigai

Kai reikia švarios, mažų nuostolių BNC pratęsimo, DELTA BNC-W/BNC-W jungtis suteikia profesionalų sprendimą, išlaikant signalo vientisumą ir mechaninį patikimumą sudėtingomis sąlygomis.
