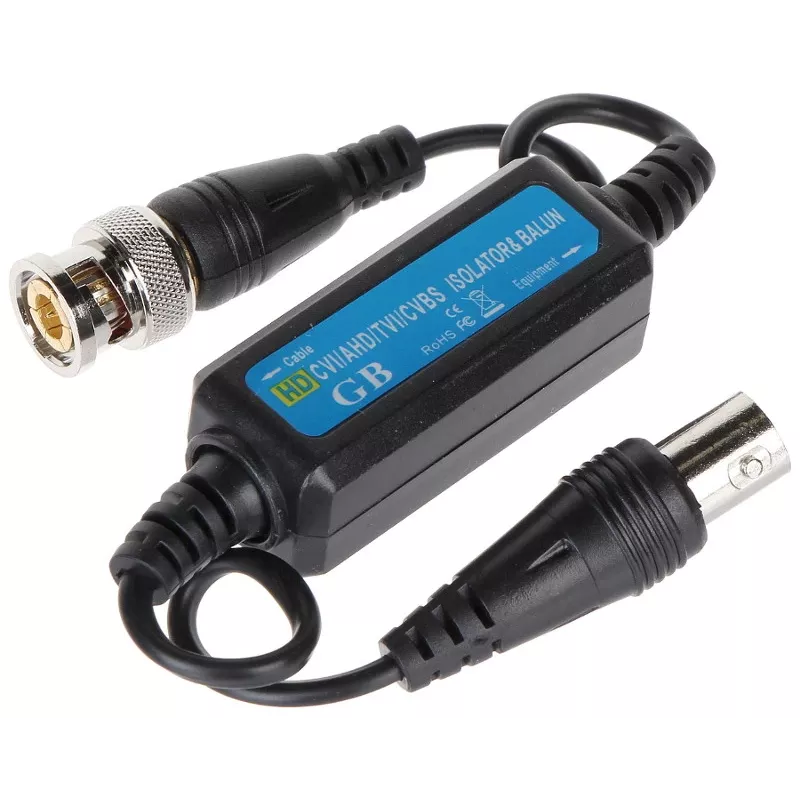

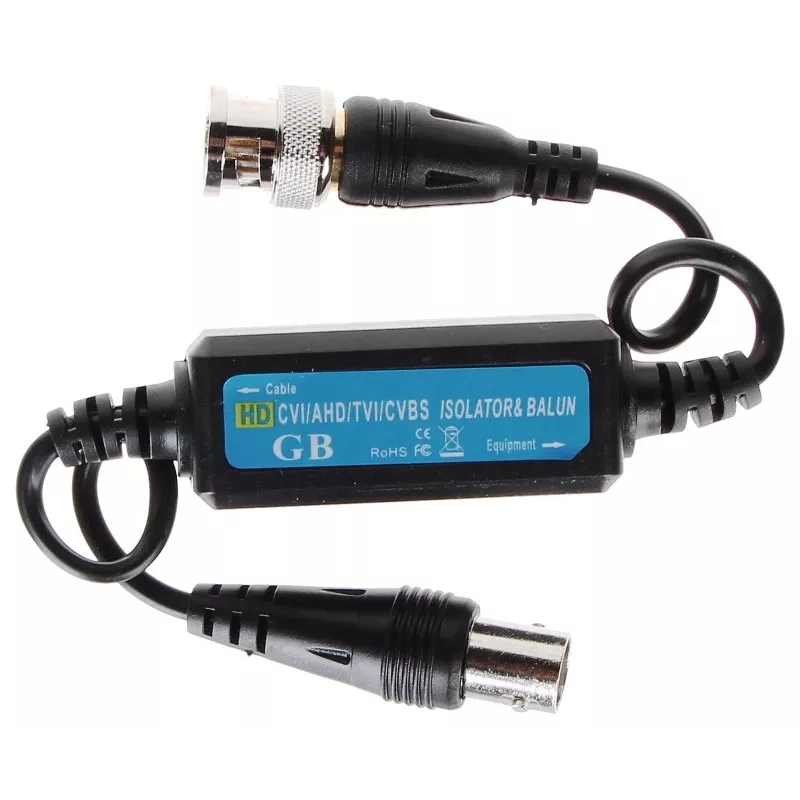

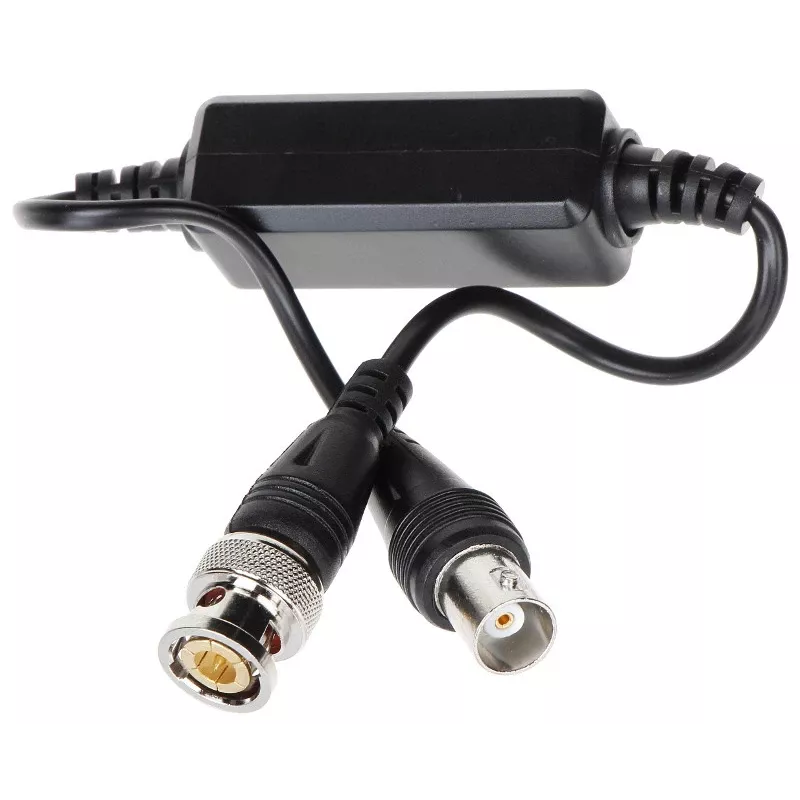

DELTA D-SEP/HD vaizdo įžeminimo kilpos izoliatorius, skirtas AHD/HD-CVI/HD-TVI/CVBS, BNC, 75 omų, 4K

Kai vaizdo stebėjimo sistemoje atsiranda horizontalios juostos, mirgėjimas ar vaizdo iškraipymai, dažniausiai kaltas įžeminimo potencialų skirtumas tarp įrenginių. DELTA D-SEP/HD yra pasyvus įžeminimo kilpos izoliatorius, kuris įjungiamas tiesiai į koaksialinę vaizdo liniją ir pašalina trikdžius be papildomo maitinimo šaltinio. Jis palaiko visus pagrindinius HD-over-Coax formatus – AHD, HD-CVI, HD-TVI – bei senesnį CVBS, todėl tinka tiek moderniai, tiek senesnei įrangai. Su aukšta izoliacija (>60 dB) ir mažais signalo nuostoliais (<0,5 dB) užtikrina švarų vaizdą net iki 8MP (4K) raiškos.

Pagrindiniai privalumai

• Palaiko AHD, HD-CVI, HD-TVI ir CVBS vaizdo standartus
• Pasyvus dizainas – nereikia išorinio maitinimo
• Aukšta įžeminimo kilpos izoliacija: >60 dB
• Maži signalo nuostoliai: <0,5 dB
• Platus dažnių diapazonas: 0–60 MHz
• BNC kištukas – BNC lizdas, 75 omų varža
• Kompaktiškas ABS plastiko korpusas, tinkamas montuoti į liniją

Naudojimas praktikoje

D-SEP/HD įstatomas tiesiogiai į vaizdo liniją tarp kameros ir DVR. Dėl BNC kištuko–lizdo konstrukcijos montavimas greitas ir nereikalauja papildomų laidų. Izoliatorius efektyviai nutraukia įžeminimo kilpas, atsirandančias dėl potencialų skirtumo tarp įrenginių, ir pašalina horizontalias juostas, mirgėjimą ar vaizdo iškraipymus. Kadangi įrenginys pasyvus, jam nereikia elektros lizdo, todėl puikiai tinka modernizuoti esamas sistemas arba įrengti ten, kur maitinimo prieiga ribota.

Pilnos specifikacijos

• Produkto tipas: vaizdo įžeminimo kilpos izoliatorius
• Vaizdo standartai: AHD, HD-CVI, HD-TVI, CVBS
• Maksimali raiška: iki 8MP (4K)
• Jungtys: BNC kištukas – BNC lizdas
• Varža: 75 omų
• Signalo nuostoliai: <0,5 dB
• Dažnių diapazonas: 0–60 MHz
• Įžeminimo kilpos izoliacija: >60 dB
• Maitinimas: pasyvus (be išorinio maitinimo)
• Korpuso medžiaga: ABS plastikas
• Darbinė temperatūra: -10°C iki +50°C
• Paskirtis: CCTV, vaizdo stebėjimo sistemos
• Signalo tipas: analoginis ir HD-over-Coax skaitmeninis vaizdas
• Montavimas: į liniją
• Suderinamumas: su visais pagrindiniais HD-over-Coax formatais
• Trikdžių mažinimas: pašalina sinfazinius trikdžius ir ūžesį

Baigiamoji pastaba

Patikimas ir paprastas sprendimas švariam vaizdui bet kurioje koaksialinėje stebėjimo sistemoje – tiesiog įjunkite ir trikdžiai išnyks.
