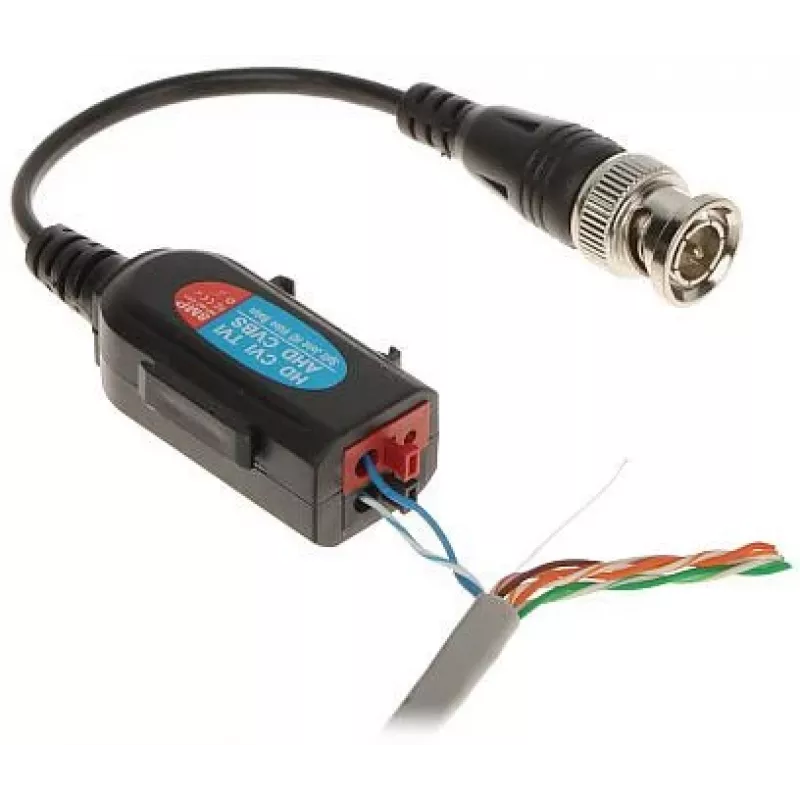

DELTA TR-1D-HD*P2 Pasyvus HD vaizdo balunų rinkinys (pora) HD-CVI/TVI/AHD/CVBS perdavimui per UTP Cat5e/6, BNC į terminalą, iki 400 m

Kompaktiškas, tvirtas korpusas ir du identiški moduliai – štai ką pirmiausia pastebės profesionalus montuotojas, atplėšęs DELTA TR-1D-HD*P2 pakuotę. Šis pasyvus balunų rinkinys leidžia HD vaizdo signalą iš BNC šaltinio perkelti į vytos poros kabelį (Cat5e/Cat6) ir taip išvengti brangaus koaksialinio kabelio tiesimo. Kadangi įrenginys pasyvus, jam nereikia išorinio maitinimo – tai sumažina sistemos kompleksiškumą ir padidina patikimumą.

Kam šis produktas skirtas

Šis balunų rinkinys skirtas profesionalią CCTV įrangą montuojantiems specialistams, apsaugos sistemų integratoriams ir techninės priežiūros komandoms, kurioms reikia prailginti analoginio HD vaizdo perdavimo atstumą. Ypač naudingas renovacijos projektuose, kur jau nutiestas UTP kabelis, arba naujose instaliacijose, kai vieno Cat5e/6 kabelio išvedimas yra ekonomiškesnis nei kelių koaksialinių linijų.

Pagrindiniai privalumai

• Pasyvus veikimas – nereikia maitinimo šaltinio
• Palaiko HD-CVI, HD-TVI, AHD ir CVBS vaizdo signalus
• Perdavimo atstumas: iki 400 m (720p HD-CVI), 250 m (1080p), 200 m (4MP/5MP), 150 m (8MP/4K), iki 600 m (CVBS)
• BNC jungtis (vyriška) vaizdo pusei, gnybtinis terminalas UTP pusei
• Integruota apsauga nuo viršįtampių ir ESD
• Aukštas triukšmo slopinimas (>60 dB)
• Du balunai komplekte – po vieną kiekvienam kabelio galui

Specifikacijos

• Tipas: pasyvus vaizdo balunas / transformatorius
• Kanala: 1 kanalo vaizdas
• Suderinami signalai: HD-CVI, HD-TVI, AHD, CVBS
• Palaikomos raiškos: 720p, 1080p, 4MP, 5MP, 8MP (4K) HD; 960H CVBS
• Perdavimo terpė: UTP Cat5e/Cat6
• Vaizdo jungtis: BNC (vyriška)
• UTP jungtis: gnybtinis terminalas
• Maksimalus atstumas (HD-CVI 720p): iki 400 m
• Maksimalus atstumas (HD-CVI 1080p): iki 250 m
• Maksimalus atstumas (HD-CVI 4MP/5MP): iki 200 m
• Maksimalus atstumas (HD-CVI 8MP): iki 150 m
• Maksimalus atstumas (CVBS): iki 600 m
• Koaksialinė varža: 75 omų
• UTP varža: 100 omų
• Apsauga: nuo viršįtampių, ESD
• Triukšmo slopinimas: >60 dB
• Darbinė temperatūra: -10°C iki +50°C
• Maitinimas: nereikalingas (pasyvus)
• Komplekte: 2 vnt. (pora)

Naudojimo patarimai

Norėdami pasiekti geriausių rezultatų, naudokite vientiso vario UTP kabelį (ne CCA) ir venkite tiesimo lygiagrečiai su aukštos įtampos elektros linijomis. Įsitikinkite, kad vaizdo signalui naudojama ta pati vytos poros gyslų pora – tai užtikrina signalo vientisumą. Balunai yra spalvomis arba žymėjimais pažymėti pagal poliškumą – junkite vaizdo signalą prie tos pačios spalvos terminalų abiejuose galuose.

Patarimas: prieš montuodami patikrinkite, ar UTP kabelio ilgis ir raiška atitinka nurodytus maksimalius atstumus – tai padės išvengti signalo kokybės problemų.
