DELTA TR-1CD*P2 Pasyvus vaizdo balun siųstuvas-imtuvas CVBS/AHD/HD-CVI/HD-TVI, BNC į varžtų gnybtą, iki 8MP 4K, 150-600m per UTP

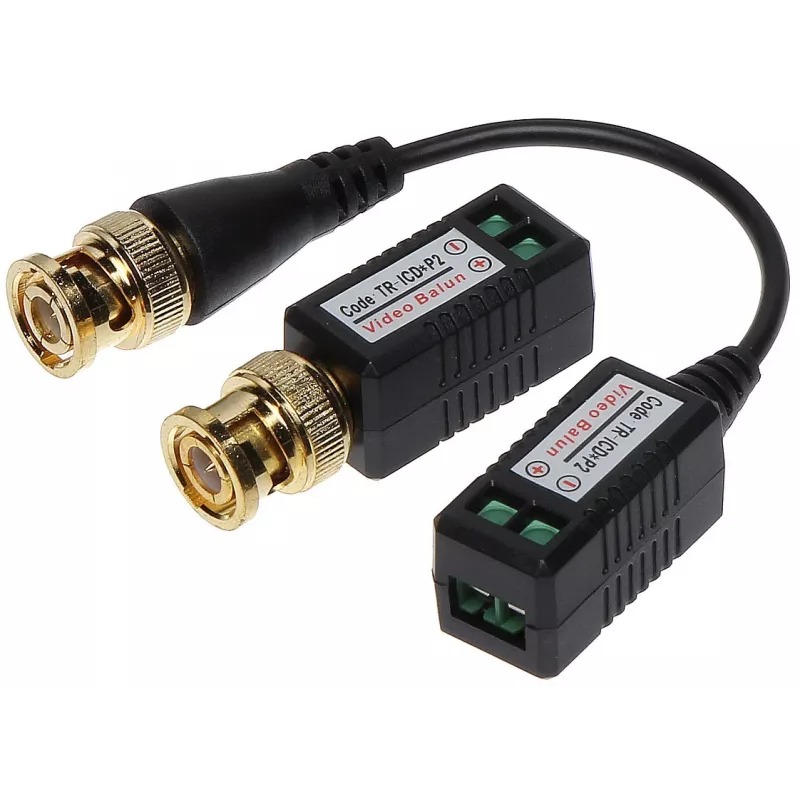

Kompaktiškas ABS korpusas su BNC jungtimi ir varžtų gnybtu – tai pirmas dalykas, kurį pastebės montuotojas, o pasyvus veikimas be maitinimo – tai, kas įtikins ilgainiui. DELTA TR-1CD*P2 paverčia 75 omų BNC signalą į subalansuotą, skirtą UTP Cat.5e/6 kabeliui, ir leidžia perduoti vaizdą iki 8MP (4K) raiška be papildomų maitinimo šaltinių. Tai praktiškas sprendimas tiek senų koaksialinių sistemų atnaujinimui, tiek naujiems vaizdo stebėjimo projektams, kur jau yra vytos poros kabelis.

Privalumai jūsų projektams

• Pasyvi konstrukcija – nereikia maitinimo, mažiau gedimo taškų ir mažesnės įrengimo sąnaudos.
• Palaiko CVBS, AHD, HD-CVI ir HD-TVI signalus iki 8MP (4K) raiškos.
• Įmontuota 2kV apsauga nuo viršįtampių apsaugo vaizdo liniją.
• BNC įvestis ir varžtų gnybtas – greitas ir patikimas UTP prijungimas.
• Perdavimo atstumai: iki 600m CVBS nespalvotam, 300m 720p, 250m 1080p, 200m 4MP/5MP, 150m 8MP.

Kam tinka

Šis balun skirtas profesionalams, diegiantiems ar modernizuojantiems vaizdo stebėjimo sistemas. Jis puikiai tinka, kai reikia perduoti HD vaizdą dideliais atstumais per esamą vytos poros infrastruktūrą, pavyzdžiui, biuruose, sandėliuose ar gamybos patalpose. Dėl plataus formatų palaikymo jis tinka tiek analoginėms, tiek HD-over-coax kameroms.

Pagrindinės specifikacijos

• Tipas: pasyvus vaizdo balun / transformatorius
• Kanalų skaičius: 1
• Signalo suderinamumas: CVBS (analoginis), AHD, HD-CVI, HD-TVI
• Maksimali raiška: 8MP (4K)
• Įvestis: BNC (vyriškas, 75 omų)
• Išvestis: varžtų gnybtas (UTP)
• Perdavimo terpė: UTP Cat.5e/6
• Maksimalus atstumas (CVBS): 400m spalvotam, 600m nespalvotam
• Maksimalus atstumas (720p HD): 300m
• Maksimalus atstumas (1080p HD): 250m
• Maksimalus atstumas (4MP/5MP): 200m
• Maksimalus atstumas (8MP): 150m
• Dažnių juosta: 0-60 MHz
• Silpimas: <0,5 dB
• CMRR: >60 dB (20 kHz - 60 MHz)
• Apsauga nuo viršįtampių: 2kV
• Maitinimas: nereikalingas (pasyvus)
• Darbinė temperatūra: -10°C iki +50°C
• Korpusas: ABS plastikas

Naudojimas

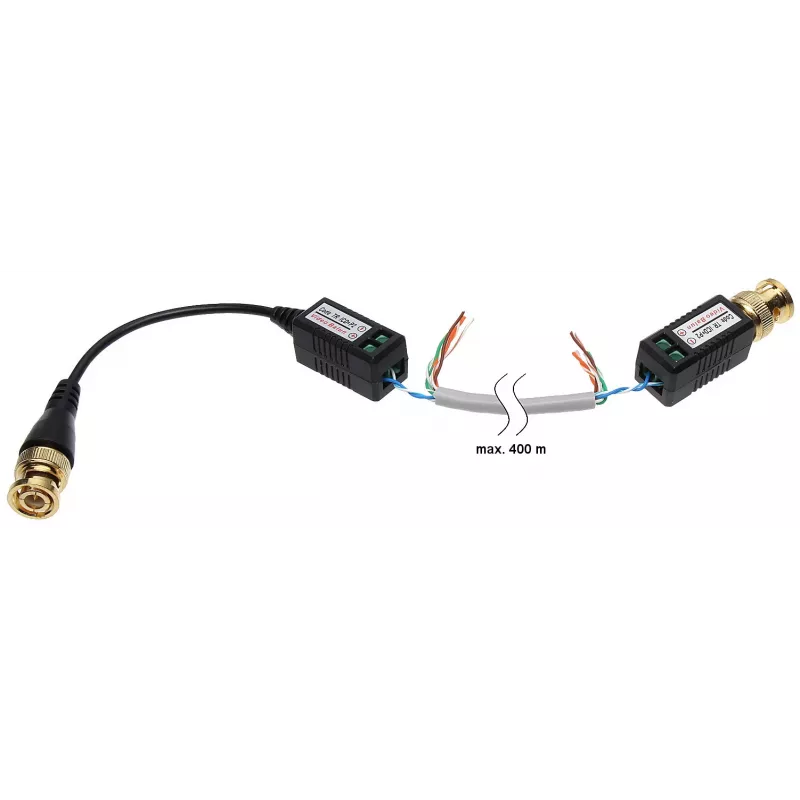

Prijunkite baluną tiesiai prie kameros BNC išvesties, o varžtų gnybtu prijunkite vieną vytos poros iš UTP kabelio. Stebėjimo gale antras balunas (arba suderinamas imtuvas) konvertuoja signalą atgal į BNC DVR ar monitoriui. Dėl pasyvaus veikimo įrenginys įneša minimalų slopinimą (<0,5 dB) ir palaiko aukštą sinfazinio signalo slopinimo koeficientą (>60 dB), sumažindamas trikdžius. Platus darbinės temperatūros diapazonas tinka daugumai vidaus ir dengtų lauko įrengimų.

Baigiamasis žodis

DELTA TR-1CD*P2 – patikimas ir be nereikalingų funkcijų sprendimas HD vaizdo perdavimui per esamą vytos poros infrastruktūrą. Pasyvus veikimas ir platus formatų palaikymas daro jį praktišku pasirinkimu tiek modernizuojant, tiek diegiant naujas sistemas.
