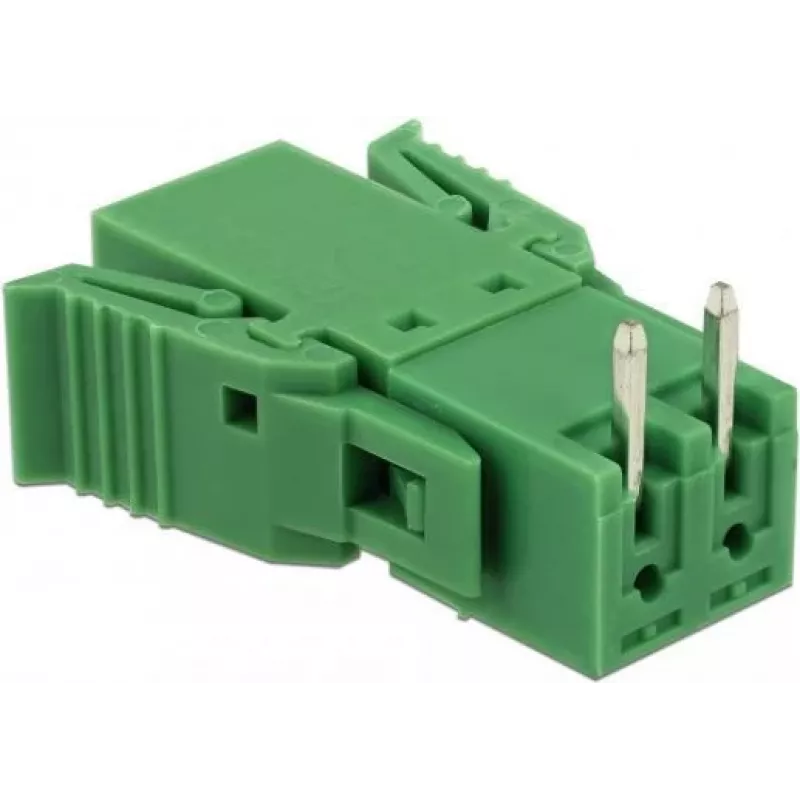

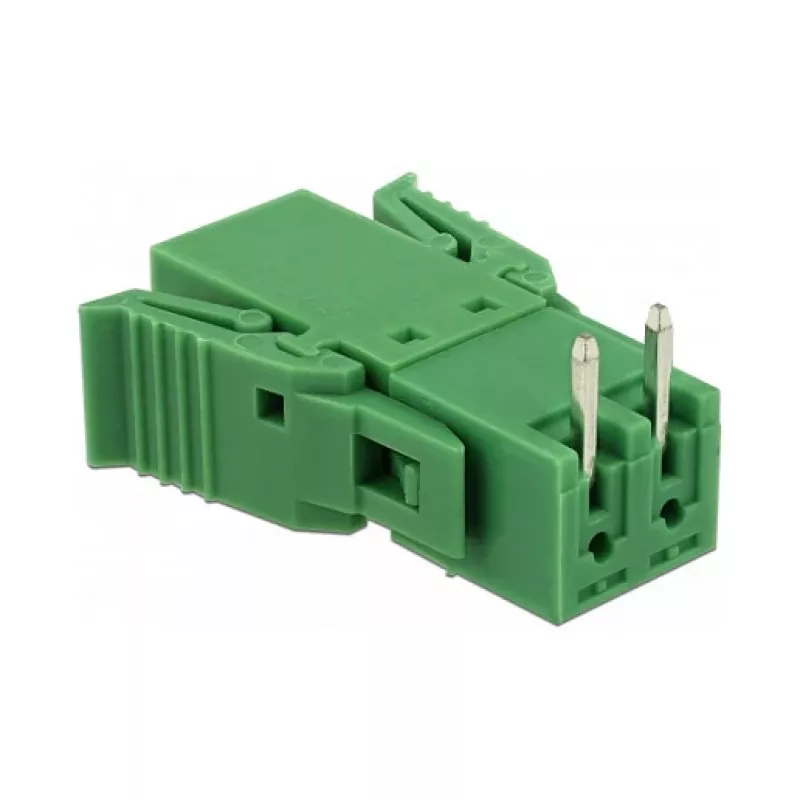

Delock Terminalų blokų rinkinys PCB 2 kontaktų 3,81 mm žingsniu horizontalus 65952

3,81 mm žingsnis ir horizontali laidų įvado kryptis – tai sprendimas, leidžiantis sutalpinti patikimą varžtinį sujungimą dviejų laidininkų plokštėse, kur kiekvienas milimetras yra svarbus. Šis Delock terminalų blokų rinkinys 65952 skirtas inžinieriams, projektuojantiems kompaktiškas valdymo plokštes, automatikos modulius ar prototipus.

Kodėl verta rinktis

Rinkinyje yra 10 vienetų – pakanka nedidelėms gamybos partijoms ar keliems prototipams. Žalias PA66 korpusas pasižymi dideliu mechaniniu stipriu ir atsparumu terminei deformacijai, o žalvariniai kontaktai užtikrina gerą laidumą ir atsparumą korozijai. Varžtinis sujungimas leidžia greitai prijungti ar atjungti laidus be litavimo.

Techninės specifikacijos

• Produkto tipas: PCB terminalų blokas
• Kontaktų skaičius: 2
• Žingsnis: 3,81 mm
• Montavimo tipas: Through-hole technology (THT)
• Laidų įvado orientacija: horizontali
• Sujungimo būdas: varžtinis
• Vardinė įtampa: 300 V
• Vardinė srovė: 8 A
• Laido skersmuo: 28–16 AWG
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Korpuso spalva: žalia
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Kiekis rinkinyje: 10 vnt.

Kam tinka

• PCB prototipų kūrimui ir testavimui
• Pramoninėms valdymo plokštėms
• Automatikos ir jutiklių moduliams
• Maitinimo paskirstymui plokštėse

Naudojimo patarimai

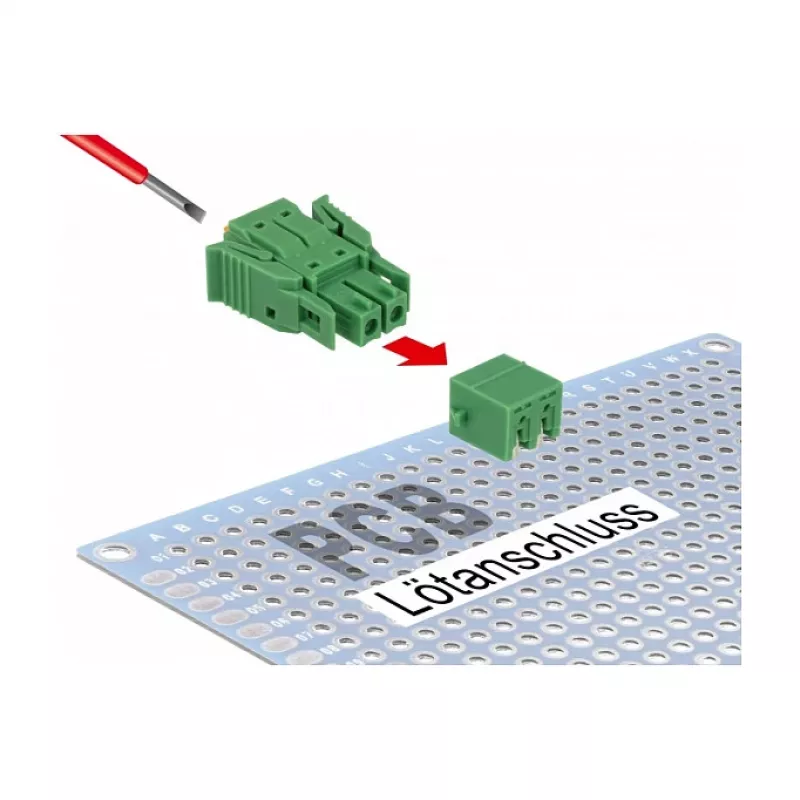

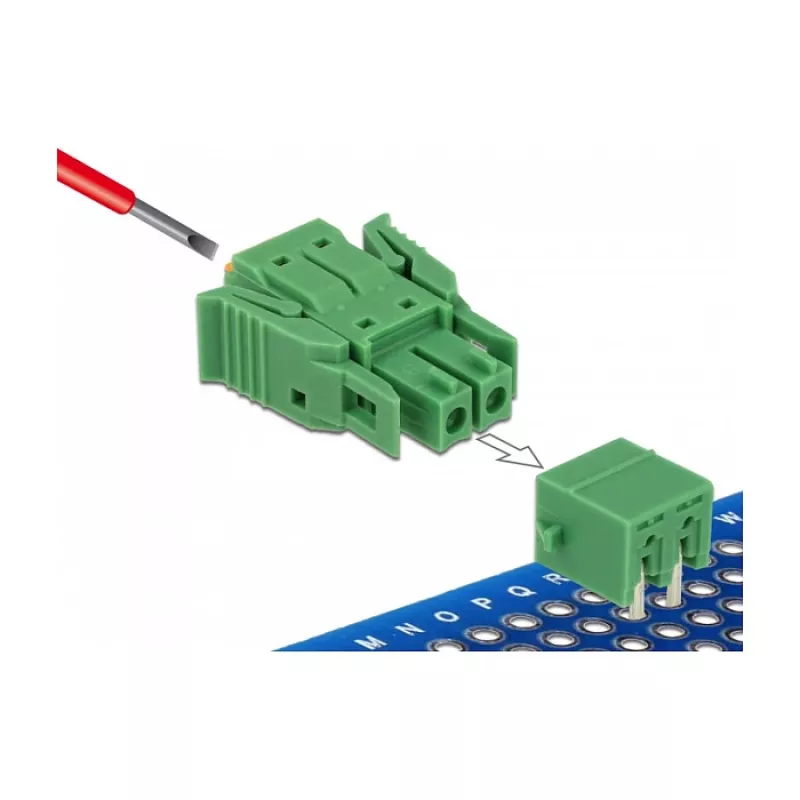

Varžtiniai gnybtai priima tiek vientisus, tiek suktus laidus nuo 28 iki 16 AWG, todėl galite lanksčiai pasirinkti laidus. Horizontali orientacija išlaiko laidų įvadą lygiagrečiai plokštei, sumažindama bendrą aukštį kompaktiškuose korpusuose. Montuodami plokštę, įsitikinkite, kad kontaktai tvirtai įstatyti ir prilituoti.

Patarimas: prieš lituodami, patikrinkite, ar terminalų blokas tinka jūsų plokštės angų išdėstymui (3,81 mm žingsnis). Naudokite tinkamo dydžio atsuktuvą, kad nepažeistumėte varžtų galvučių. Sandėliuokite sausoje vietoje, kad išvengtumėte kontaktų oksidacijos.
