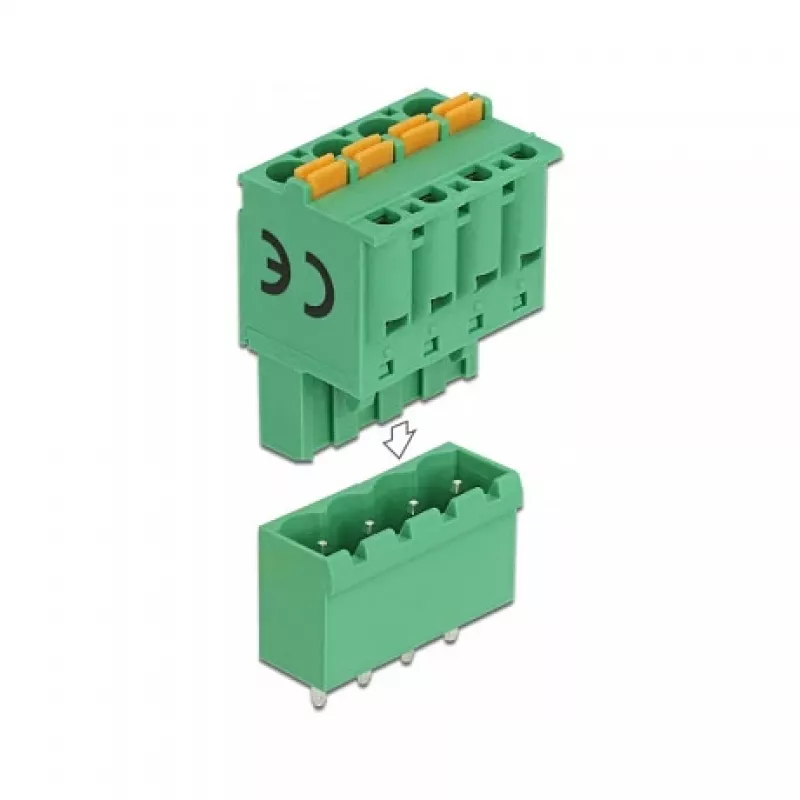

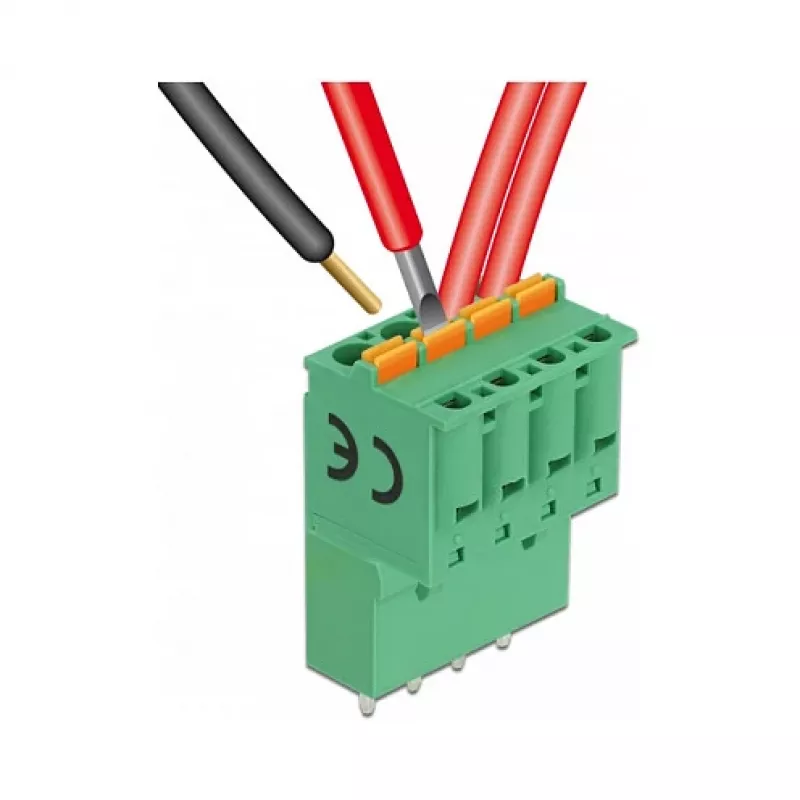

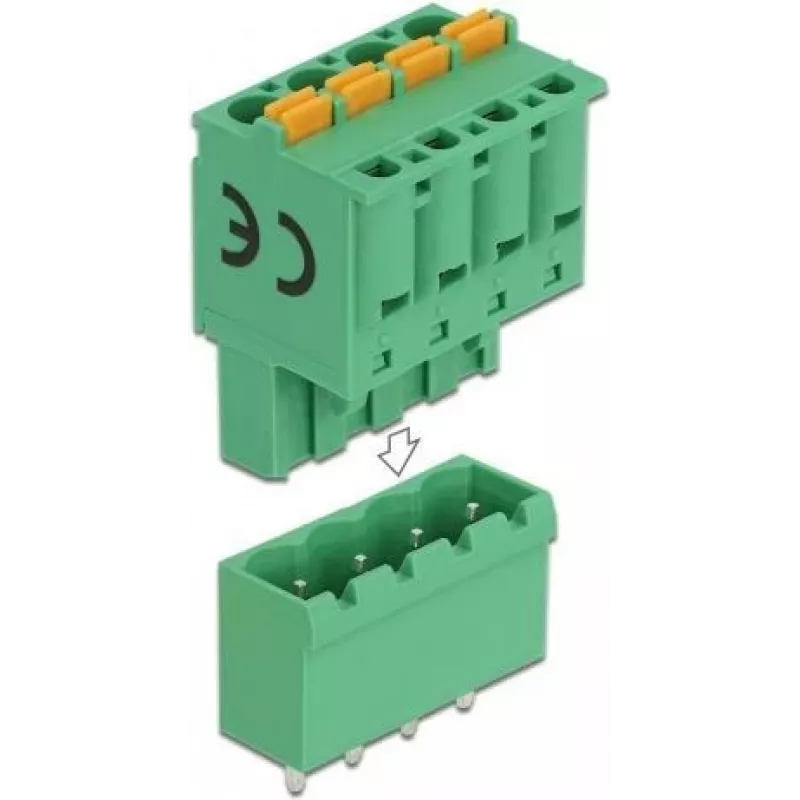

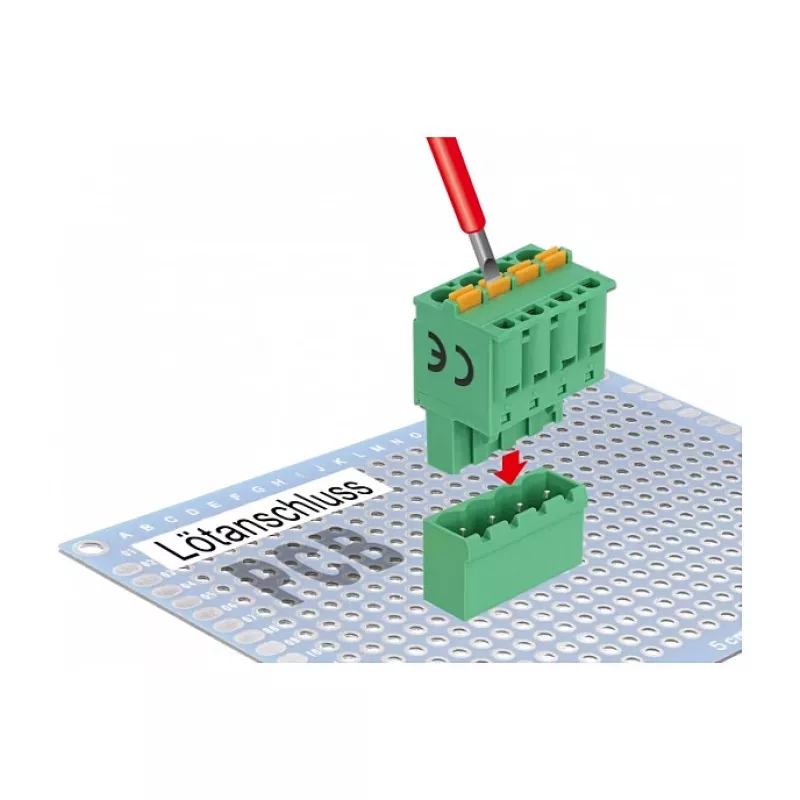

Delock PCB gnybtų blokelių rinkinys 4 kontaktų 5,08 mm žingsniu vertikalus (66501)

Kai spausdintinės plokštės makete pritrūksta vietos laidų prijungimui, vertikalus gnybtų blokas išsprendžia problemą – kontaktai išdėstomi statmenai plokštei, todėl laidai tvirtinami patogiai net tankiame išdėstyme. Šis Delock rinkinys su 4 kontaktais ir 5,08 mm žingsniu skirtas būtent tokiems atvejams.

Kodėl verta rinktis

Vertikali orientacija taupo plokštės plotą ir palengvina laidų suvedimą, kai kiekvienas milimetras yra svarbus. Sraigtinė jungtis užtikrina patikimą ir ilgaamžį laidų prisukimą įvairiems laidų skerspjūviams. Rinkinyje – 10 vienetų, todėl pakanka keliems sujungimams ar projektams. PA66 korpusas ir žalvariniai kontaktai atlaiko ilgalaikį naudojimą pramoninėmis sąlygomis.

Kam tinka

• Spausdintinių plokščių prototipavimui ir gamybai
• Pramoninėms valdymo sistemoms
• Maitinimo paskirstymo plokštėms
• Elektronikos mėgėjų projektams

Pagrindinės specifikacijos

• Kontaktų skaičius: 4
• Kontaktų žingsnis: 5,08 mm
• Montavimo orientacija: vertikali
• Montavimo tipas: kiauryminis (THT)
• Vardinė srovė: 10 A
• Vardinė įtampa: 300 V
• Laido skerspjūvis: 28–12 AWG (0,08–3,31 mm²)
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Naudojimo patarimai

Prieš lituodami įsitikinkite, kad kontaktų žingsnis atitinka plokštės kiaurymių išdėstymą. Laidą suverkite ir priveržkite varžtą saikingai – per didelė jėga gali pažeisti gyslą. Esant didesnei srovei, pasirinkite storesnį laidą, atitinkantį 28–12 AWG intervalą.
