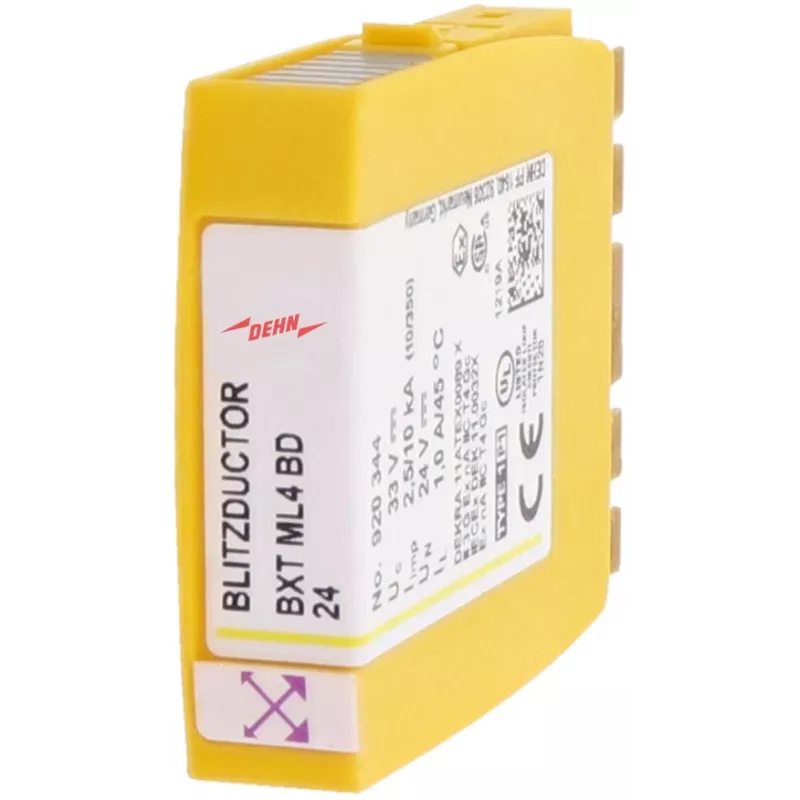

DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BD 24 kombinuotas apsaugos modulis 920344

Kai jūsų valdymo sistemos priklauso nuo nenutrūkstamo RS 485 ar PROFIBUS ryšio, kiekviena perkrovos impulsas gali tapti brangia prastova. Su DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BD 24 kombinuotu apsaugos moduliu ši rizika tampa valdoma – jis sujungia žaibo ir viršįtampių apsaugą į vieną kištukinį modulį, skirtą 4 laidų subalansuotoms duomenų linijoms. Tai ne tik apsauga, bet ir investicija į jūsų tinklo stabilumą.

Privalumai jūsų infrastruktūrai

• Kombinuota apsauga nuo žaibo ir viršįtampių, pritaikyta 4 laidų subalansuotoms sistemoms
• Vardinė įtampa 24 V DC, maksimali nuolatinė darbinė įtampa 28 V DC
• Didelė iškrovos galia: 10 kA vienai linijai (8/20 µs), iš viso 20 kA
• Žemas apsaugos lygis: ≤150 V linija-linija, ≤500 V linija-PG
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Kištukinis modulis, skirtas BXT BAS bazinei daliai su varžtiniais gnybtais

Kaip tai keičia kasdienį darbą

Įdiegus ant BXT BAS bazinės dalies, BXT ML4 BD 24 apsaugo jautrias magistrales nuo trumpalaikių viršįtampių, visiškai netrukdydamas duomenų srautui. Dėl didesnės nei 10 MHz ribinio dažnio ir mažesnės nei 100 pF talpos, signalo perdavimas išlieka skaidrus, o 0,8 omo nuoseklioji varža sumažina įterpimo nuostolius. Kištukinė konstrukcija leidžia greitai pakeisti modulį techninės priežiūros metu, taip sumažinant prastovas pramoninėse ir pastatų automatizavimo sistemose.

Pagrindinės specifikacijos

• Produkto tipas: kombinuotas apsaugos modulis
• Apsaugomų laidų skaičius: 4
• Vardinė įtampa (UN): 24 V DC
• Maksimali nuolatinė darbinė įtampa (UC): 28 V DC
• Vardinis iškrovos srovė (In) linija-linija: 10 kA (8/20 µs)
• Vardinis iškrovos srovė (In) linija-PG: 10 kA (8/20 µs)
• Bendra iškrovos srovė (Itotal): 20 kA (8/20 µs)
• Apsaugos lygis (UP) linija-linija: ≤150 V esant In
• Apsaugos lygis (UP) linija-PG: ≤500 V esant In
• Ribinis dažnis (fg) linija-linija: >10 MHz
• Nuoseklioji varža vienai linijai: 0,8 omo
• Talpa vienai linijai: <100 pF
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Prijungimas: varžtiniai gnybtai (reikalinga BXT BAS bazinė dalis)
• Montavimas: kištukinis modulis
• Apsaugos laipsnis: IP20 (su bazine dalimi)
• Atitiktis standartams: IEC 61643-21, EN 61643-21

Kam šis modulis tinka

Šis modulis yra idealus sprendimas pramonės automatizavimo, pastatų valdymo ir transporto sistemų inžinieriams, diegiantiems RS 485, PROFIBUS DP ar KNX magistrales. Jis užtikrina patikimą apsaugą ten, kur svarbus tiek duomenų vientisumas, tiek apsauga nuo žaibo sukeltų viršįtampių. Rekomenduojama naudoti su BXT BAS bazine dalimi, kad būtų užtikrintas tinkamas įžeminimas ir lengvas modulio keitimas.

Patarimas: prieš montuodami įsitikinkite, kad bazinė dalis yra tinkamai įžeminta, ir reguliariai tikrinkite modulio būklę, ypač po stiprių perkūnijų – tai padės išlaikyti apsaugos efektyvumą ilgą laiką.
