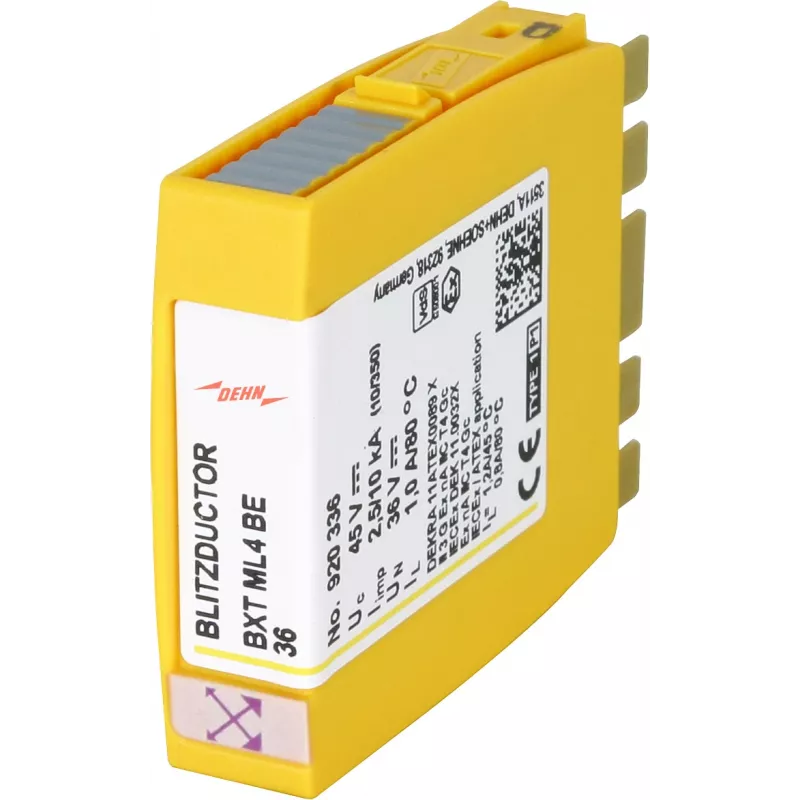

DEHN Blitzductor XT BXT ML4 BE 36 kombinuotasis apsaugos nuo viršįtampių modulis (920336)

Kai 4 laidų balansuotosios sąsajos, tokios kaip magistralės ar duomenų linijos, tampa pažeidžiamos dėl viršįtampių, DEHN Blitzductor XT BXT ML4 BE 36 modulis užtikrina patikimą apsaugą. Jo bendra iškrovos srovė siekia 20 kA (8/20 µs), o įtampos apsaugos lygis tarp linijų – ≤150 V, todėl jūsų įranga išlieka saugi net ir sudėtingomis eksploatavimo sąlygomis.

Kodėl verta rinktis

• Didelė iškrovos galia: 20 kA bendra (8/20 µs)
• Žemas įtampos apsaugos lygis: ≤150 V tarp linijų
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Kompaktiškas termoplastikinis korpusas raudonos spalvos

Techniniai duomenys

• Nominali įtampa: 24 V DC
• Maks. nuolatinė darbinė įtampa: 36 V DC
• Nominali iškrovos srovė (8/20 µs): 2,5 kA tarp linijų, 5 kA tarp linijos ir PG
• Maks. iškrovos srovė (8/20 µs): 10 kA tarp linijų, 20 kA tarp linijos ir PG
• Įtampos apsaugos lygis esant In: ≤150 V tarp linijų, ≤600 V tarp linijos ir PG
• Ribinis dažnis (3 dB): 10 MHz (50 omų sistemoje)
• Prijungimas: varžtiniai gnybtai
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20

Kam tinka

Šis modulis skirtas profesionaliems montuotojams ir įmonėms, kurios eksploatuoja pramoninius tinklus, pastatų automatizavimo sistemas ar telekomunikacijų įrangą. Jis idealiai tinka apsaugoti 4 laidų balansuotąsias sąsajas nuo žaibo sukeltų viršįtampių ir pereinamųjų procesų.

Kaip naudoti

Modulis montuojamas ant 35 mm DIN bėgelio. Prijungimas atliekamas varžtiniais gnybtais, laikantis gamintojo instrukcijų. Prieš montuodami įsitikinkite, kad sistema atitinka reikalaujamus parametrus: nominalią 24 V DC įtampą ir maksimalią nuolatinę 36 V DC įtampą. Dėl kompaktiško korpuso jis lengvai telpa skirstomuosiuose skyduose.

Patarimas: reguliariai tikrinkite modulio būklę ir įsitikinkite, kad prijungimo gnybtai tvirtai priveržti. Esant dideliems viršįtampiams, rekomenduojama periodiškai atlikti prevencinę patikrą, kad apsauga išliktų efektyvi.
