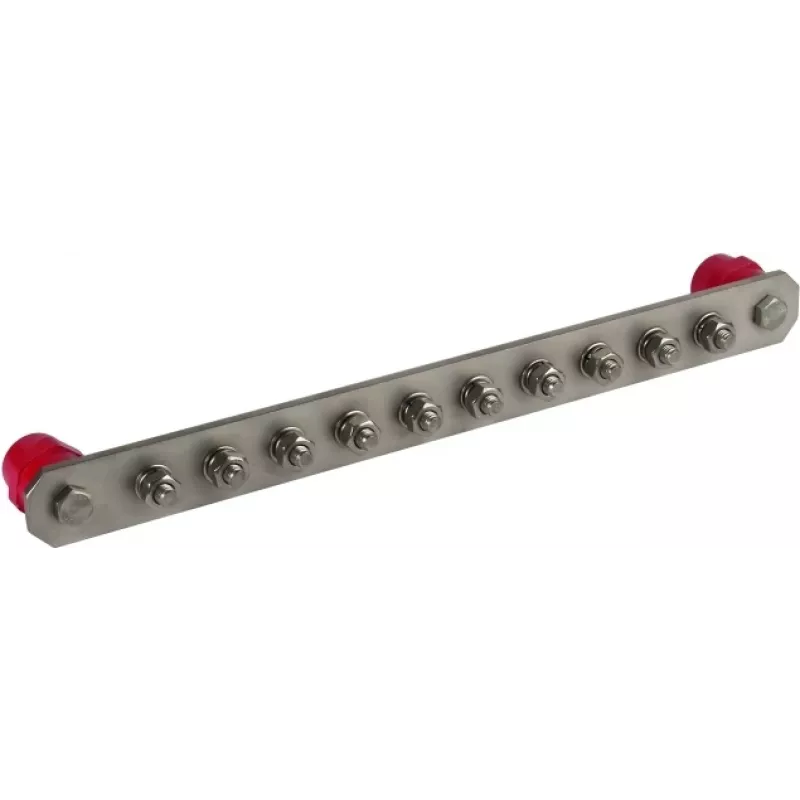

DEHN PAS I 10AP M10 V2A potencialų išlyginimo šyna 435 mm, nerūdijantis plienas, 472219

Elektros inžinieriams ir montuotojams, projektuojantiems patikimas potencialų išlyginimo sistemas, DEHN PAS I 10AP M10 V2A šyna užtikrina ilgaamžiškumą ir atsparumą korozijai net ir sudėtingomis eksploatavimo sąlygomis. Nerūdijančio plieno (V2A) šyna kartu su poliamido pagrindu sukuria tvirtą ir izoliuotą sprendimą, kuris atitinka aukščiausius standartus.

Privalumai profesionalams

• Nerūdijančio plieno (V2A / AISI 304) šyna pasižymi aukštu atsparumu korozijai, todėl tinka naudoti agresyvioje aplinkoje.
• Poliamido pagrindas užtikrina mechaninį stabilumą ir elektros izoliaciją.
• 10 mažųjų laidininkų prijungimo taškų su M10 varžtais, skirti 6–10 mm² apvaliems arba iki 30x3,5 mm plokštiems laidininkams.
• 2 didžiųjų laidininkų prijungimo taškai su M10 varžtais, skirti 6–50 mm² apvaliems arba iki 30x3,5 mm plokštiems laidininkams.
• Iš viso 12 prijungimo taškų – lankstus sprendimas įvairių skerspjūvių laidininkams.
• Tvirtinama ant paviršiaus arba sienos.
• Kompaktiški matmenys: ilgis 435 mm, plotis 60 mm, aukštis 90 mm.

Kam skirta

Ši šyna skirta elektros inžinieriams, projektuotojams ir montuotojams, dirbantiems su potencialų išlyginimo, įžeminimo ir žaibosaugos sistemomis. Ji puikiai tinka pramoniniuose objektuose, komerciniuose pastatuose ar infrastruktūros projektuose, kur reikalingas patikimas ir ilgaamžis sprendimas.

Naudojimas

Montuokite šyną ant sienos ar kito paviršiaus, naudodami tam skirtas tvirtinimo angas. Prijunkite laidininkus prie atitinkamų M10 varžtų: mažesnio skerspjūvio laidininkus – prie 10 mažųjų taškų, didesnio – prie 2 didžiųjų. Užveržkite varžtus reikiamu momentu, kad būtų užtikrintas patikimas kontaktas. Dėl nerūdijančio plieno ir poliamido konstrukcijos šyna atspari korozijai ir mechaniniam poveikiui.

Techninė specifikacija

• Gaminio tipas: potencialų išlyginimo šyna
• Šynos medžiaga: nerūdijantis plienas (V2A / AISI 304)
• Pagrindo medžiaga: poliamidas (PA)
• Ilgis: 435 mm
• Plotis: 60 mm
• Aukštis: 90 mm
• Mažųjų laidininkų prijungimų skaičius: 10
• Mažųjų laidininkų prijungimo detalės: M10 varžtas, skirtas 6–10 mm² (apvalus) arba maks. 30x3,5 mm (plokščias)
• Didžiųjų laidininkų prijungimų skaičius: 2
• Didžiųjų laidininkų prijungimo detalės: M10 varžtas, skirtas 6–50 mm² (apvalus) arba maks. 30x3,5 mm (plokščias)
• Bendras prijungimo taškų skaičius: 12
• Montavimo tipas: ant paviršiaus / sienos
• Pagrindinė paskirtis: potencialų išlyginimas
• Antrinė paskirtis: įžeminimas, žaibosauga
• Atitinka standartus: DIN EN 62561-1, DIN VDE 0100-410 / -540, DIN EN 62305-3
• Atsparumas korozijai: aukštas
• Šynos spalva: sidabrinė
• Pagrindo spalva: pilka

Pabaigai

Patarimas: prieš montuodami įsitikinkite, kad laidininkų skerspjūviai atitinka nurodytus reikalavimus, o varžtai užveržti reikiamu momentu – tai užtikrins ilgaamžį ir saugų sistemos veikimą.
