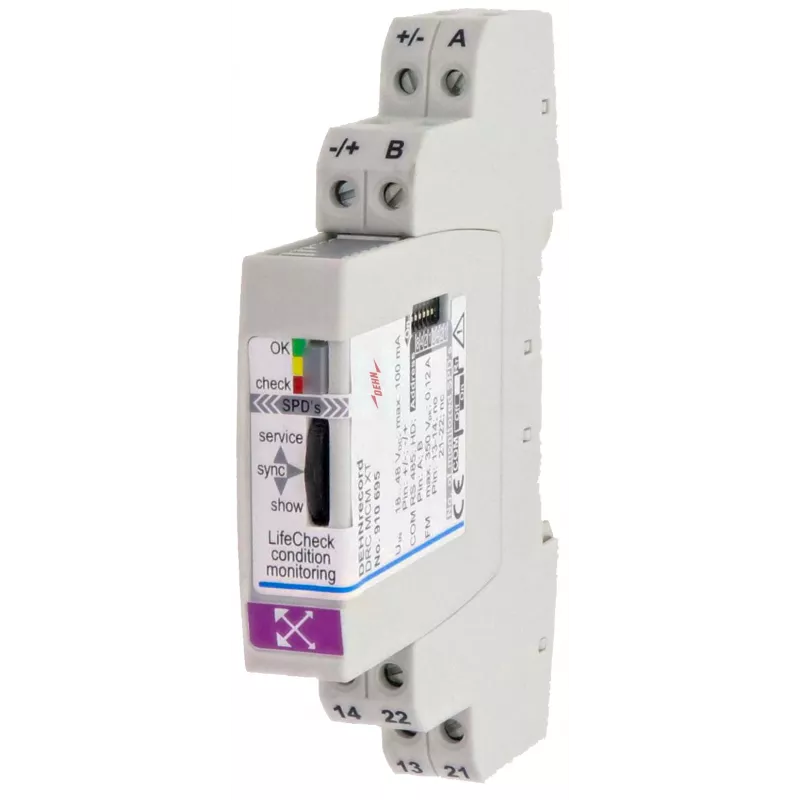

DEHN Monitoring Unit 910695 DRC MCM XT – valdymo modulis, skirtas iki 10 BXT-Abl baterijų eilių stebėjimui

Vienas valdymo modulis, galintis stebėti iki 10 BXT-Abl baterijų eilių per RS485 – tai DEHN DRC MCM XT. Jis sujungia išsklaidytus baterijų stebėjimo duomenis į vieną sistemą, leidžiančią realiuoju laiku matyti būseną ir laiku reaguoti į gedimus.

Kam skirtas

Įrenginių valdytojams, duomenų centrų operatoriams ir pramonės priežiūros komandoms, kurioms būtinas nepertraukiamas maitinimas. Idealiai tinka aplinkose, kur baterijų patikimumas yra kritinis, o prevencinė priežiūra – būtina.

Pagrindinės savybės

• Stebi iki 10 BXT-Abl baterijų eilių per RS485 ryšį
• Ethernet sąsaja su Modbus TCP/IP ir SNMP protokolais integracijai į tinklą
• 3 potencialo neturinčios aliarmo relės išėjimai išoriniam signalizavimui
• Integruotas LCD ekranas su foniniu apšvietimu vietiniam būsenos peržiūrėjimui
• Duomenų ir įvykių žurnalas su laiko žymomis istorinei analizei
• Platus įėjimo įtampos diapazonas: 10–60 V DC
• Montavimas ant DIN bėgelio (TS35) – paprastas įdiegimas valdymo spintose

Specifikacijos

• Maks. stebimų baterijų eilių: 10
• Vidinė komunikacija: RS485
• Tinklo sąsaja: Ethernet (RJ45)
• Palaikomi protokolai: Modbus TCP/IP, SNMP
• Aliarmo relės išėjimai: 3 potencialo neturintys kontaktai
• Ekranas: integruotas LCD su foniniu apšvietimu
• Įėjimo įtampa: 10–60 V DC
• Energijos suvartojimas: < 5 W
• Montavimas: DIN bėgelis (TS35)
• Darbinė temperatūra: nuo -10 °C iki +55 °C
• Sandėliavimo temperatūra: nuo -20 °C iki +70 °C
• Apsaugos klasė: IP20
• Santykinė drėgmė: 5–95 % RH, be kondensato
• Konfigūravimas: žiniatinklio sąsaja, vietinis serviso prievadas
• Programinės įrangos atnaujinimas: per Ethernet

Naudojimas

Modulis montuojamas ant TS35 DIN bėgelio sausoje, gerai vėdinamoje patalpoje. RS485 ryšiui naudokite ekranuotą vytos poros kabelį, kad sumažintumėte trukdžius. Prijunkite maitinimą (10–60 V DC) ir Ethernet kabelį, tada per žiniatinklio sąsają sukonfigūruokite stebimas baterijų eiles ir aliarmo ribas. Reguliariai peržiūrėkite įvykių žurnalą, kad pastebėtumėte tendencijas ir išvengtumėte baterijų gedimų.

Patarimas: jei stebite mažiau nei 10 baterijų eilių, palikite laisvus RS485 prievadus neužimtus – tai palengvins diagnostiką ir išplėtimą ateityje. Visada užfiksuokite konfigūracijos parametrus prieš atnaujindami programinę įrangą.
