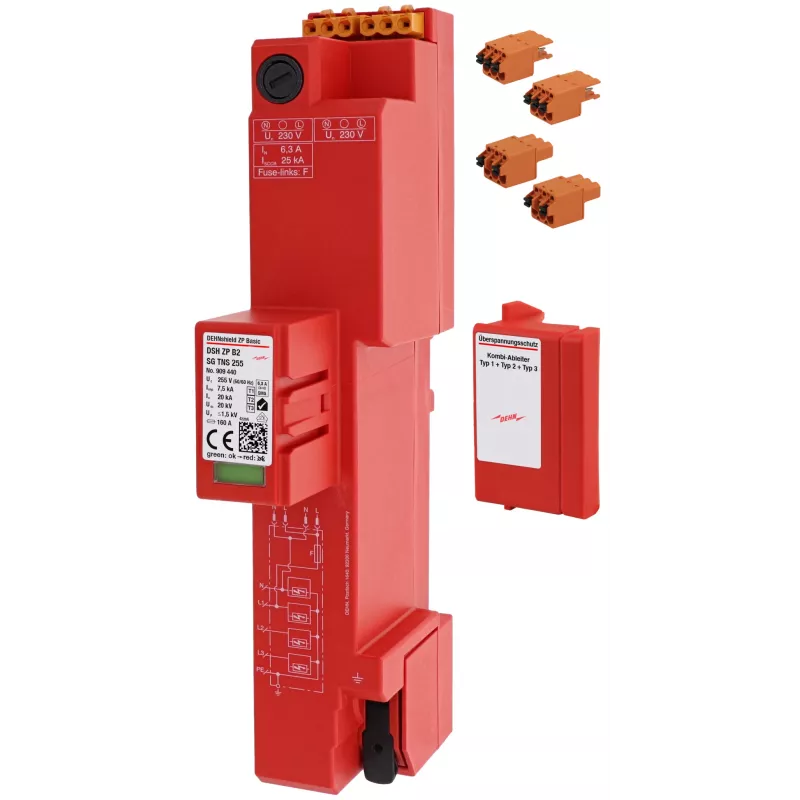

DEHN DSH ZP B2 SG TNS 255 kombinuotasis žaibolaidis ir viršįtampių ribotuvas Type 1+2 909440

Profesionalams, projektuojantiems ir prižiūrintiems TN-S maitinimo sistemas, kuriose būtina patikima apsauga nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių. DEHN DSH ZP B2 SG TNS 255 užtikrina nepertraukiamą įrangos veikimą ir ilgalaikę eksploataciją net intensyvaus naudojimo sąlygomis.

Privalumai

Didelis iškrovos pajėgumas, gebėjimas užgesinti lydinčiąją srovę iki 50 kA rms ir itin greitas atsakas ≤100 ns. Integruotas atsarginis saugiklis supaprastina montavimą ir sumažina papildomų komponentų poreikį. Kompaktiškas korpusas pritaikytas 35 mm DIN bėgiui.

Kam skirta

• TN-S maitinimo sistemoms
• Pagrindiniams skirstymo skydams, kuriems reikalinga Type 1+2 apsauga

Pagrindinės specifikacijos

• Nominali įtampa: 230/400 V AC
• Maks. nuolatinė darbinė įtampa: 255 V AC
• Žaibo impulsinė srovė (10/350 µs): 12,5 kA vienam poliui
• Nominali iškrovos srovė (8/20 µs): 20 kA
• Įtampos apsaugos lygis: ≤1,5 kV
• Polių skaičius: 4 (3+1 konfigūracija)
• Montavimas: 35 mm DIN bėgis
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Naudojimas

Įrengiama TN-S sistemos įvade, siekiant apsaugoti žemyninę įrangą nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių. Rekomenduojama periodiškai tikrinti indikatorių būseną ir laikytis gamintojo nurodymų dėl techninės priežiūros.

Patarimas: montuokite kuo arčiau įvado, kad apsaugos zona apimtų visą objektą. Prieš montavimą įsitikinkite, kad sistemos įžeminimo varža atitinka reikalavimus.
