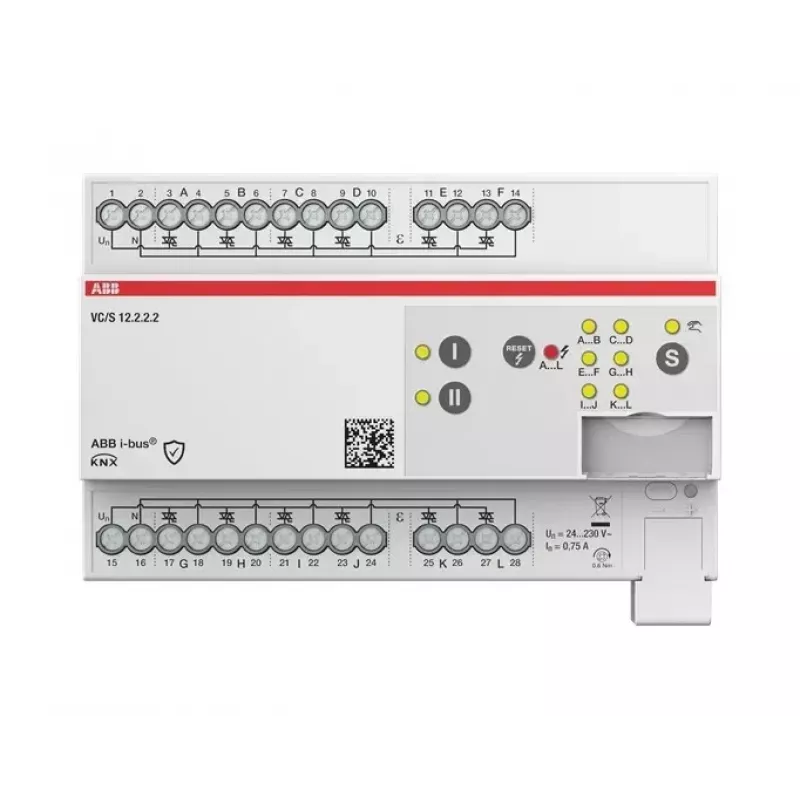

ABB VC/S12.2.2.2 KNX vožtuvų pavarų valdiklis, 12 kanalų, rankinis valdymas, DIN bėgelis 2CDG110331R0011

Dvylika puslaidininkinių išėjimų viename 144 mm pločio modulyje – ABB VC/S12.2.2.2 KNX vožtuvų pavarų valdiklis su rankiniu kiekvieno kanalo valdymu užtikrina tikslią šildymo ir vėsinimo sistemų vožtuvų kontrolę. Šis įrenginys skirtas elektroterminėms vožtuvų pavaroms valdyti pastatų automatizavimo projektuose, kur reikalingas patikimas ir lankstus sprendimas.

Privalumai profesionalams

• 12 triac išėjimų, leidžiančių valdyti iki 12 elektroterminių vožtuvų pavarų
• Rankinis valdymas kiekvienam kanalui – patogus paleidimas ir testavimas be KNX šinos komandų
• 2 taškų (įjungta/išjungta) ir PWM valdymo režimai
• Integruotos šildymo/vėsinimo, vožtuvų apsaugos, apsaugos nuo užšalimo, būsenos grįžtamojo ryšio ir priverstinio veikimo funkcijos
• Trumpojo jungimo ir perkrovos apsauga kiekvienam išėjimui
• Maitinimas iš KNX šinos (21-30 V DC)

Kam tinka

Šis valdiklis idealiai tinka pastatų automatizavimo inžinieriams, sistemų integratoriams ir techninės priežiūros specialistams, projektuojantiems ar prižiūrintiems šildymo, vėdinimo ir oro kondicionavimo sistemas, kuriose naudojami elektroterminiai vožtuvai. Dėl 8 modulių pločio jis lengvai telpa standartiniame DIN bėgelio skydelyje.

Techninės specifikacijos

• Šinos sistema: KNX
• Išėjimų skaičius: 12
• Išėjimų tipas: puslaidininkinis (Triac)
• Perjungimo įtampa: 24 V AC/DC arba 230 V AC
• Maks. perjungimo srovė vienam išėjimui: 0,8 A
• Maks. bendra perjungimo srovė: 8 A
• Montavimas: DIN bėgelis (EN 60715)
• Modulių plotis: 8 moduliai (144 mm)
• Apsaugos klasė: IP20
• Darbinė temperatūra: -5 °C iki +45 °C
• Jungčių tipas: varžtiniai gnybtai
• Reikalinga ETS versija: ETS4.2 arba naujesnė

Naudojimas

Sumontuokite valdiklį ant DIN bėgelio ir prijunkite vožtuvų pavaras prie varžtinių gnybtų. Kiekvienas išėjimas gali perjungti 24 V AC/DC arba 230 V AC iki 0,8 A, bendra visų kanalų srovė neturi viršyti 8 A. Prieš paleisdami sistemą per ETS4.2 ar naujesnę versiją, naudokite rankinio valdymo mygtukus, kad patikrintumėte laidų sujungimus ir vožtuvų veikimą.

Pabaigai

Patarimas: prieš programuodami per ETS, būtinai išbandykite kiekvieną kanalą rankiniu režimu – taip sutaupysite laiko derindami sistemą ir išvengsite klaidų. Valdiklis palaiko tiek 2 taškų, tiek PWM valdymą, todėl jį galite pritaikyti skirtingiems sistemų reikalavimams.
