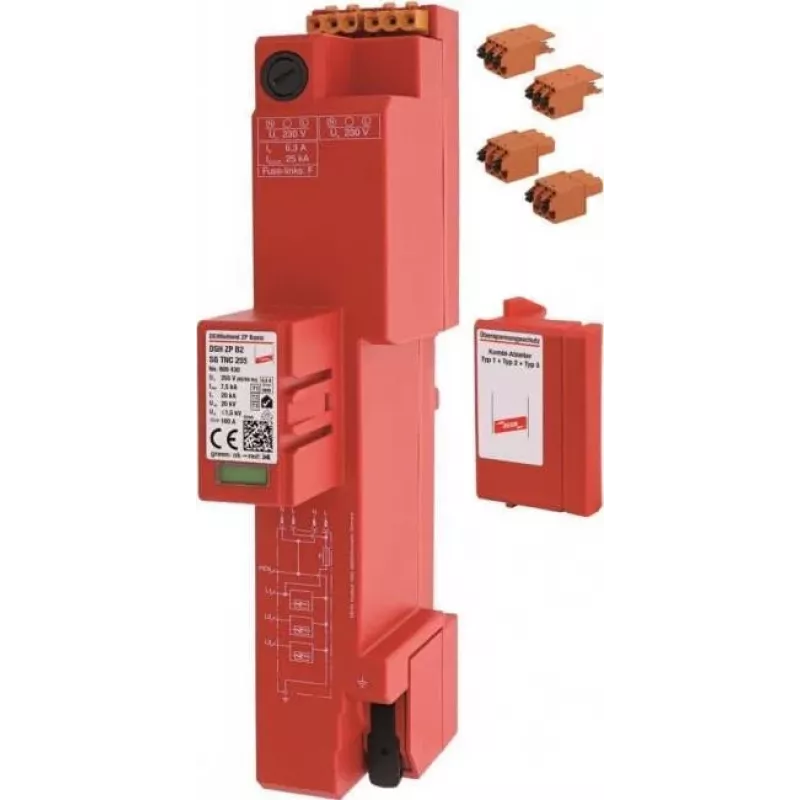

DEHN DSH ZP B2 SG TNC 255 kombinuotasis žaibolaidžio srovės ir viršįtampių ribotuvas Type 1+2 DEHNshield ZP 909430

Bendras žaibo impulso srovės stipris 50 kA (10/350 µs) – tai viena iš pagrindinių DEHN DSH ZP B2 SG TNC 255 savybių, užtikrinančių patikimą apsaugą nuo tiesioginių žaibo smūgių ir viršįtampių TN-C sistemose.

Privalumai

Šis ribotuvas sujungia Type 1 ir Type 2 apsaugą viename kompaktiškame įrenginyje, taupydamas vietą ant DIN bėgelio. Didelis sekančiosios srovės gesinimo pajėgumas 50 kA rms ir žemas apsaugos lygis ≤1,5 kV užtikrina jautrios įrangos saugumą. Termoplastinis korpusas yra atsparus liepsnai (UL 94 V-0) ir skirtas atšiaurioms sąlygoms – darbinė temperatūra nuo -40 °C iki +80 °C.

Tinka

• TN-C maitinimo sistemoms
• Pagrindiniams ir antriniams skirstymo skydams
• Pramonės objektams, komerciniams pastatams ir infrastruktūros projektams
• Elektros instaliacijų apsaugai nuo tiesioginių žaibo smūgių ir viršįtampių

Pagrindinės specifikacijos

• SPD tipas: kombinuotasis žaibolaidžio srovės ir viršįtampių ribotuvas Type 1+2
• Tinklo sistema: TN-C
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Žaibo impulso srovė (Iimp) vienam poliui: 25 kA (10/350 µs)
• Bendra žaibo impulso srovė (Iimp total): 50 kA (10/350 µs)
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤1,5 kV
• Sekančiosios srovės gesinimo pajėgumas (Ifi): 50 kA rms
• Reakcijos laikas (tA): ≤100 ns
• Maks. atsarginis saugiklis: 315 A gL/gG
• Trumpojo jungimo atsparumas: 50 kA rms
• Montavimas: 35 mm DIN bėgelis, 2,5 modulio
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Rekomendacijos

Siekiant optimalios apsaugos, DEHNshield ZP įrenkite TN-C sistemų įvade. Užtikrinkite tinkamą koordinavimą su žemesnio lygio viršįtampių ribotuvais ir patikrinkite, kad atsarginis saugiklis neviršytų 315 A.
