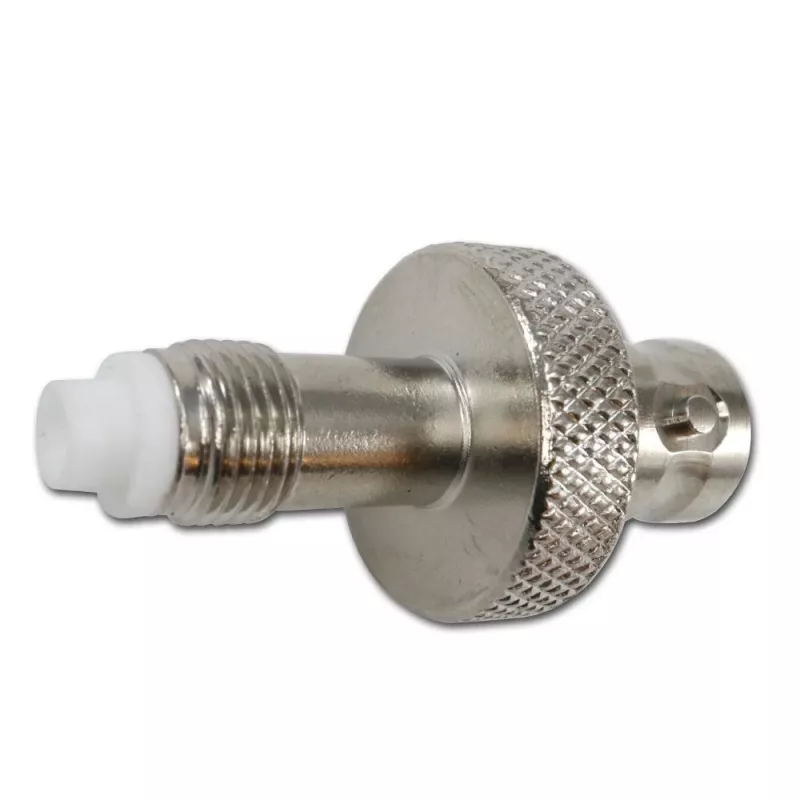

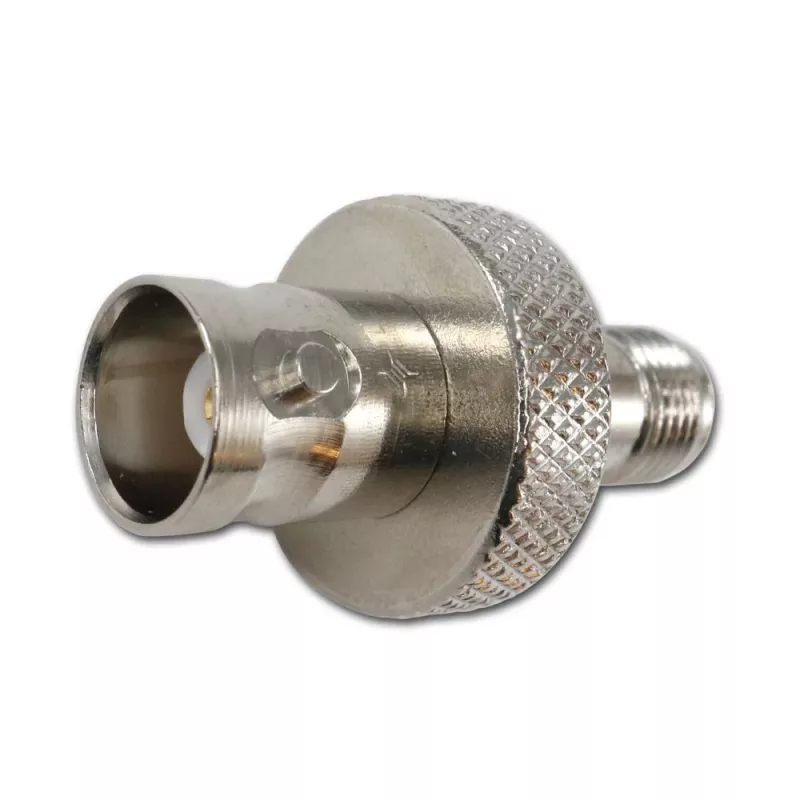

Telegärtner BNC Female to FME Female koaksialinis adapteris, 50 omų, DC-4 GHz (J01008A0070)

Užtikrinkite nepertraukiamą signalo perdavimą tarp BNC ir FME sąsajų iki 4 GHz dažnių ruože. Šis Telegärtner adapteris su auksu padengtu centriniu kontaktu ir 50 omų varža sumažina atspindžius ir užtikrina stabilų ryšį net reikliose RF sistemose.

Kodėl verta rinktis

• Tiesioginis BNC lizdo ir FME lizdo sujungimas be papildomų kabelių
• 50 omų varža ir VSWR ≤ 1,3 esant 2 GHz – minimalūs signalo nuostoliai
• Auksu padengtas centrinis kontaktas ir nikeliuotas žalvarinis korpusas – ilgaamžiškumas
• PTFE izoliatorius užtikrina stabilumą nuo -40 °C iki +85 °C
• Kompaktiškas tiesinis dizainas lengvai integruojamas į esamas sistemas

Kam skirta

Šis adapteris idealiai tinka telekomunikacijų, radijo ryšio ir testavimo inžinieriams, kurie dažnai perjungia BNC ir FME jungtis. Jis pravers montuojant antenas, ryšio modulius ar matavimo prietaisus, kai reikia patikimo ir greito sujungimo.

Techninės specifikacijos

• 1 jungtis: BNC lizdas (female)
• 2 jungtis: FME lizdas (female)
• Varža: 50 Ω
• Dažnių ruožas: DC – 4 GHz
• VSWR: ≤ 1,3 esant 2 GHz
• Dielektrinė atsparumas: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C

Kaip naudoti

Adapteris yra tiesioginio sujungimo tipo – tiesiog įstatykite BNC kištuką į vieną galą, o FME kištuką į kitą. Dėl kompaktiško korpuso jis lengvai telpa net ankštose vietose. Prieš naudodami įsitikinkite, kad abi jungtys yra švarios ir tvirtai užfiksuotos.

Patarimas: norėdami išlaikyti optimalias charakteristikas, venkite dažno adapterio atjungimo ir nenaudokite jėgos sujungdami – BNC jungtis fiksuojama pasukant, o FME – užsukama.
