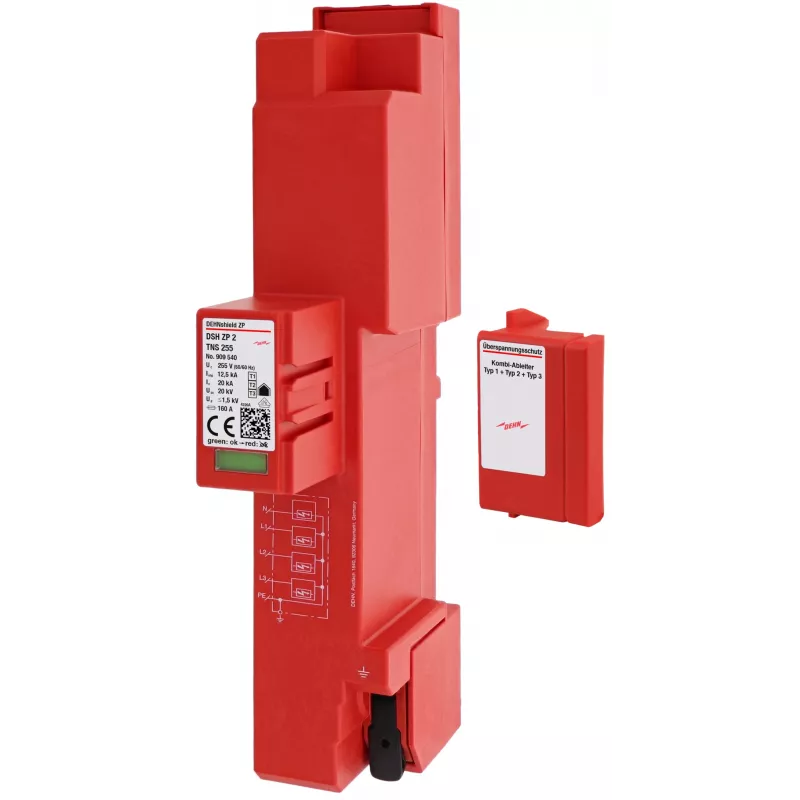

DEHN DSH ZP 2 TNS 255 kombinuotasis žaibo srovės ir viršįtampių ribotuvas Type 1+2 DEHNshield ZP 2 909540

Sumontavus DEHN DSH ZP 2 TNS 255 pagrindiniame skirstomajame skydelyje, tris fazės ir neutralė tampa apsaugotos nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių. Įrenginys skirtas TNS tinklo konfigūracijai, todėl tinka daugeliui komercinių ir pramoninių objektų, kuriuose naudojama 3 fazių + N + PE sistema. Vietoj atskirų 1 ir 2 tipo ribotuvų pakanka vieno kompaktiško 4 modulių įrenginio, kuris taupo vietą skydelyje ir mažina montavimo laiką.

Kodėl verta rinktis

DEHNshield ZP 2 sujungia didelę iškrovos galią su nedideliu plotu – tik 4 TE (72 mm) pločio. Kibirkštinės technologijos (RADAX Flow) dėka užtikrinamas patikimas lydžiojo srovės gesinimas be integruoto saugiklio, todėl nereikia papildomų komponentų ir mažėja priežiūros kaštai. Tai ilgaamžis sprendimas, kuris apsaugo brangią įrangą nuo gedimų ir prailgina jos tarnavimo laiką.

Techniniai duomenys

• SPD tipas: kombinuotasis žaibo srovės ir viršįtampių ribotuvas
• SPD klasė: Type 1 + Type 2
• Tinklo konfigūracija: TNS (3 fazės + neutralė + įžeminimas)
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA (L-N, N-PE)
• Žaibo impulso srovė (Iimp) (10/350 µs): 7 kA (L-N, N-PE)
• Bendra žaibo impulso srovė (Iimp total): 21 kA
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Lydžiosios srovės gesinimo geba (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Reakcijos laikas (tA): < 100 ns
• Polių skaičius: 4 poliai (3+1 konfigūracija)
• Montavimas: 35 mm DIN bėgelis
• Modulių plotis: 4 TE (72 mm)
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atitinka standartus: IEC 61643-11 / EN 61643-11
• Technologija: kibirkštinė (RADAX Flow)
• Integruotas atsarginis saugiklis: ne (reikalingas išorinis)

Kam tinka

• Gyvenamųjų ir komercinių pastatų pagrindinių skirstomųjų skydelių apsauga
• Pramoninių valdymo sistemų ir mašinų viršįtampių apsauga
• Fotovoltinių įrenginių ir elektromobilių įkrovimo infrastruktūros apsauga nuo žaibo

Kaip naudoti

Ribotuvas montuojamas ant 35 mm DIN bėgelio, laikantis gamintojo instrukcijų. Rekomenduojama įrengti išorinį atsarginį saugiklį, atitinkantį vietinius reikalavimus. Prieš montavimą įsitikinkite, kad tinklo įtampa neviršija 255 V AC. Įrenginys veikia nuo -40 °C iki +80 °C temperatūroje ir atitinka IEC 61643-11 bei EN 61643-11 standartus.

Patarimas: reguliariai tikrinkite ribotuvo būklės indikatorių – nors DEHNshield ZP 2 nereikalauja dažnos priežiūros, laiku pastebėjus susidėvėjimą galima išvengti netikėtų prastovų. Montuodami šalia kitų įrenginių, palikite bent vieno modulio tarpą ventiliacijai.
