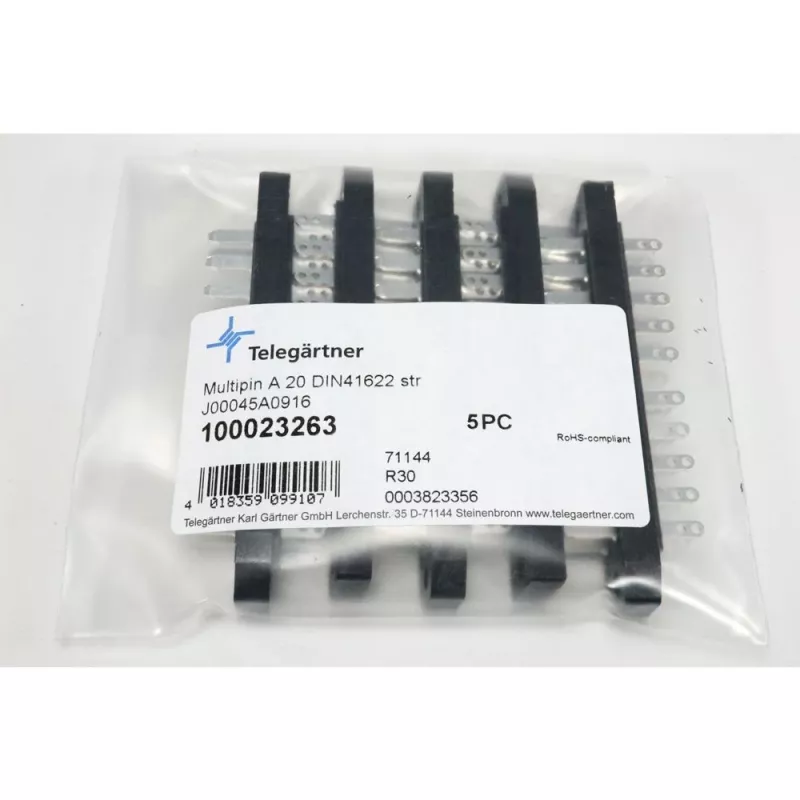

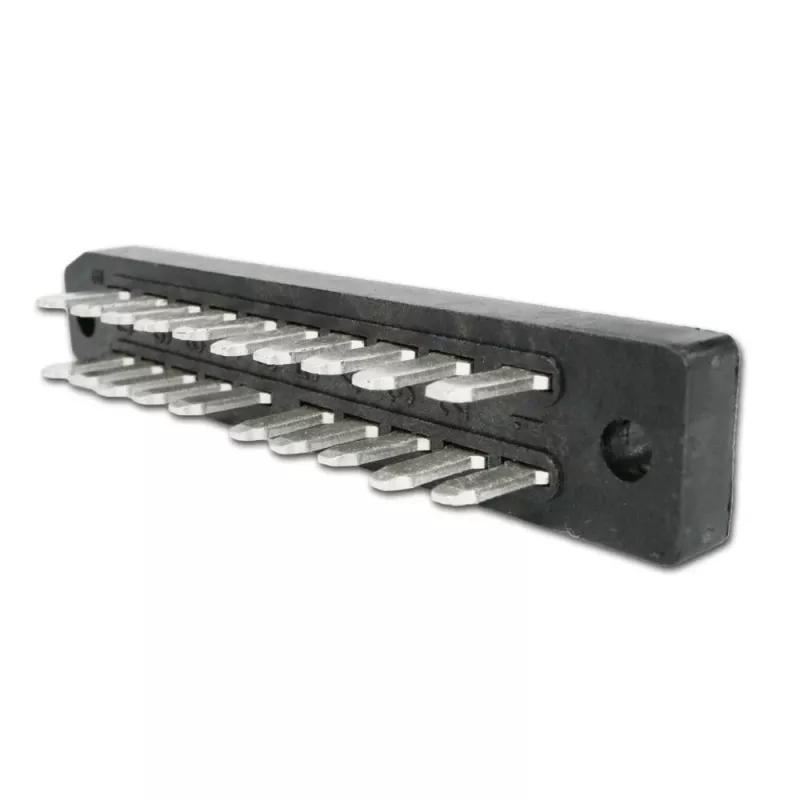

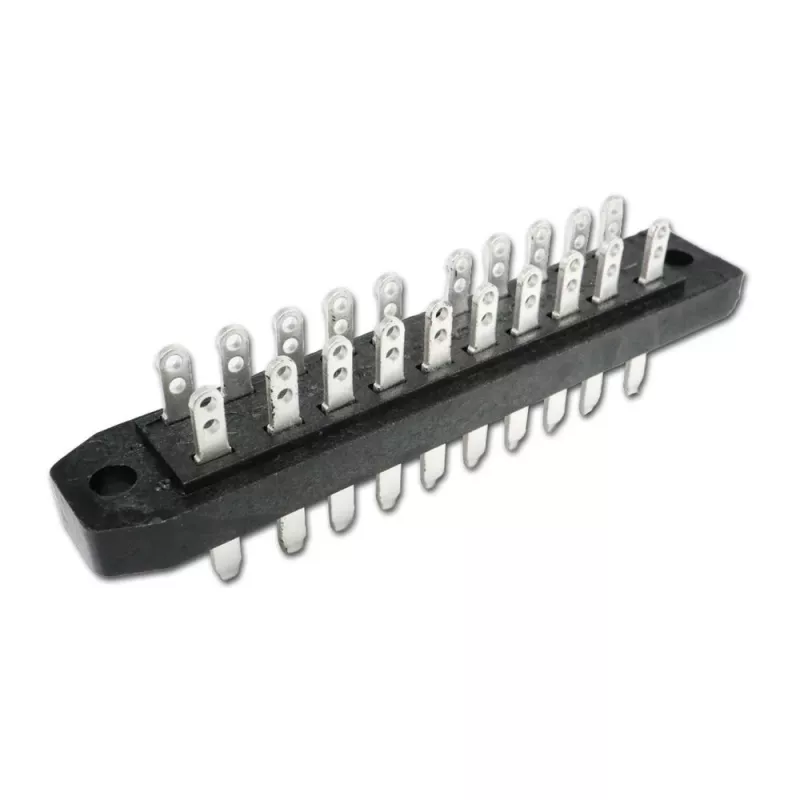

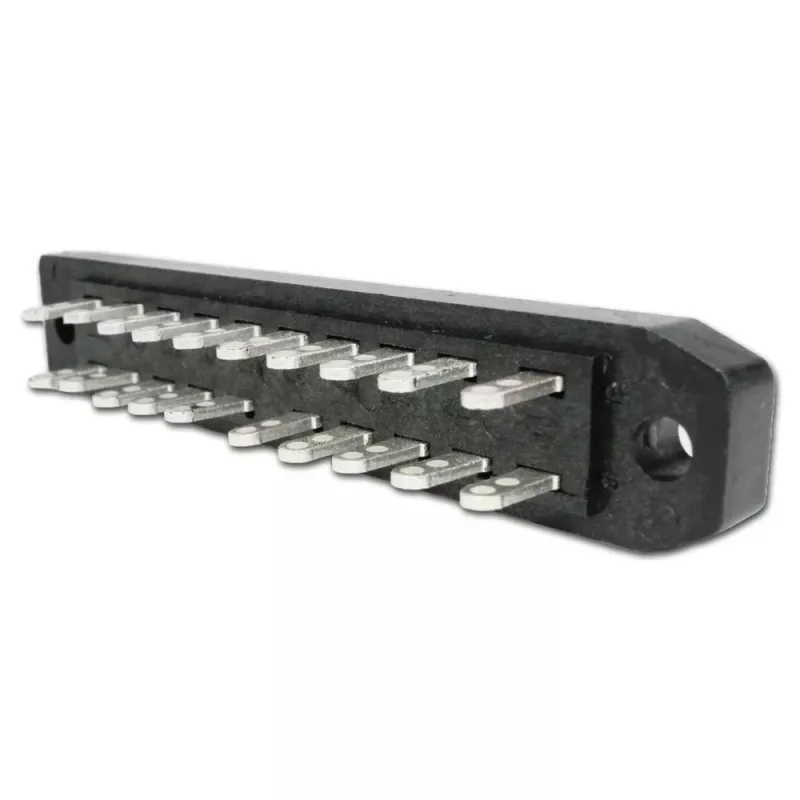

TELEGÄRTNER DIN 41622 20 polių asimetrinė ašmenų jungtis, litavimo prijungimas, vyriškas, A 20 J00045A0916

Kai reikia patikimo plokštės-plokštės ar plokštės-laido sujungimo pagal DIN 41622 standartą, ši TELEGÄRTNER ašmenų jungtis užtikrina saugų asimetrinį kontaktų išdėstymą kompaktišku 20 polių formatu. Litavimo prijungimas garantuoja ilgaamžį, mažos varžos kontaktą pramoninėje elektronikoje, pagrindinėse plokštėse ir individualiuose PCB mazguose.

Kam skirta

Ši jungtis skirta inžinieriams ir technikams, kurie konstruoja ar remontuoja įrangą, kuriai reikalinga DIN 41622 standartą atitinkanti vyriška ašmenų jungtis su asimetriniu kontaktų išdėstymu. Ji tinka ten, kur reikalingas tvirtas, lituojamas daugiapolinis sąsajos elementas, pavyzdžiui, pramoninėse valdymo sistemose, matavimo prietaisuose ar moduliniuose pagrindinės plokštės sprendimuose.

Pagrindinės savybės

• 20 polių vyriška ašmenų jungtis (Messerleiste), skirta DIN 41622 taikymams
• Asimetrinis kontaktų išdėstymas apsaugo nuo neteisingo sujungimo
• Litavimo prijungimas užtikrina ilgaamžį, vibracijoms atsparų kontaktą
• Tipas A 20 su nustatytais montavimo matmenimis: a=83 mm, b=74 mm, c=15 mm, d=14 mm, e=68 mm
• Kompaktiška konstrukcija, tinkama didelio tankio PCB išdėstymui

Specifikacijos

• Prekės ženklas: TELEGÄRTNER
• Modelis: J00045A0916
• MPN: J00045A0916
• EAN: 4018359099107
• Jungties tipas: ašmenų jungtis
• Standartas: DIN 41622
• Kontaktų išdėstymas: asimetrinis
• Polių skaičius: 20
• Prijungimo būdas: litavimas
• Jungties lytis: vyriška
• Serijos / tipo žymėjimas: A 20
• Matmuo a: 83 mm
• Matmuo b: 74 mm
• Matmuo c: 15 mm
• Matmuo d: 14 mm
• Matmuo e: 68 mm

Naudojimo patarimai

Prieš lituodami patikrinkite, ar sujungiamos jungties kontaktų išdėstymas atitinka asimetrinį šabloną. Naudokite temperatūros reguliavimo lituoklį ir tinkamą fliusą, kad išvengtumėte kontaktų perkaitimo. Didelės vibracijos aplinkoje apsvarstykite papildomą mechaninį laido ar PCB įtempimo mažinimą.

Patarimas: prieš pradėdami litavimą, vizualiai patikrinkite kontaktų žymėjimą ir, jei įmanoma, naudokite lituoklį su antgaliu, kuris atitinka kontaktų dydį. Tai padės išvengti šalto lydmetalio ir užtikrins patikimą elektrinį kontaktą.
