ALLNET Rock Pi Bundle - 2,4GHz/5.8GHz Antenna + Pigtail (RockPi_PT)

Norint išnaudoti visas „Rock Pi“ vienos plokštės kompiuterio belaidžio ryšio galimybes, dažnai neužtenka vidinės antenos. „ALLNET Rock Pi Bundle“ yra paruoštas sprendimas – dviejų juostų išorinė dipolinė antena ir IPEX pynė, suderinti darbui su „Radxa Rock Pi 4“, „Rock Pi 5“ ir „Rock Pi S“ plokštėmis. Šis rinkinys užtikrina patikimą „Wi-Fi“ ir „Bluetooth“ ryšį tiek 2,4 GHz, tiek 5,8 GHz dažniuose, suteikdamas lankstumo įvairioms programoms.

Privalumai

Rinkinys sukurtas taip, kad būtų galima greitai ir paprastai pagerinti „Rock Pi“ belaidžio ryšio kokybę. Antena ir pynė yra suderintos optimaliam veikimui – užtikrinamas mažas VSWR (< 2,0) ir aukštas efektyvumas. Kryptinė diagrama yra įvairiakryptė, todėl signalas vienodai stiprus visomis kryptimis. Vertikali linijinė poliarizacija užtikrina suderinamumą su standartiniais „Wi-Fi“ ir „Bluetooth“ įrenginiais. Kompaktiška 100 mm pynė leidžia lengvai nutiesti kabelį korpuso viduje.

Kam tinka

• „Radxa Rock Pi 4“, „Rock Pi 5“ ir „Rock Pi S“ vienos plokštės kompiuteriams
• IoT projektams, kuriems reikalingas „Wi-Fi“ ar „Bluetooth“ ryšys
• Įterptinėms sistemoms, kuriose dėl korpuso ar trukdžių reikalinga išorinė antena
• „Rock Pi“ pagrindu sukurtiems „pasidaryk pats“ projektams ir prototipams

Pagrindinės specifikacijos

• Dažnių juostos: 2,4 GHz, 5,8 GHz
• Antenos stiprinimas: 2 dBi (tipinis)
• Antenos tipas: išorinė dipolinė antena
• Antenos jungtis: RP-SMA vyriška
• Pynės jungtis (prie antenos): RP-SMA moteriška
• Pynės jungtis (prie plokštės): U.FL / IPEX
• Pynės ilgis: 100 mm
• Impedansas: 50 Ω
• VSWR: < 2,0
• Poliarizacija: vertikali linijinė
• Kryptinė diagrama: įvairiakryptė
• Spalva: juoda
• Darbinė temperatūra: nuo -20 °C iki +65 °C

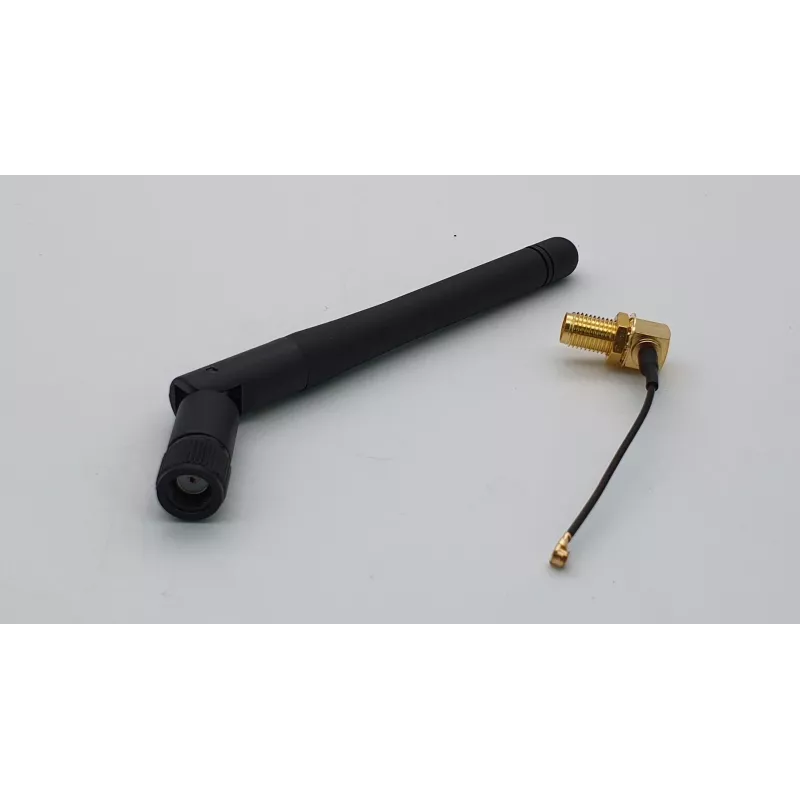

• Rinkinio turinys: 1× dviejų juostų antena, 1× IPEX pynė

Rekomendacijos

Norėdami pasiekti geriausią veikimą, anteną montuokite atviroje vietoje, atokiau nuo metalinių objektų. Įsitikinkite, kad pynė yra tvirtai prijungta prie plokštės U.FL jungties. Šis rinkinys idealiai tinka „Rock Pi“ belaidžio ryšio diapazonui praplėsti namų automatizavimo, medijos centrų ar tinklo programose.
