ALLNET Rock Pi 4 Solderless Breakout Kit (RockPi_SBKit)

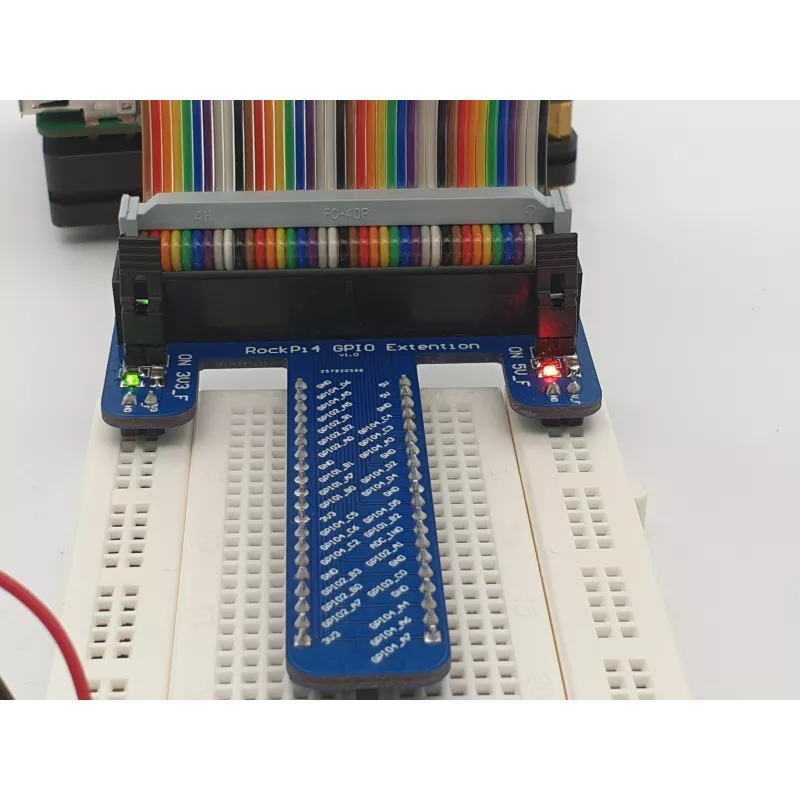

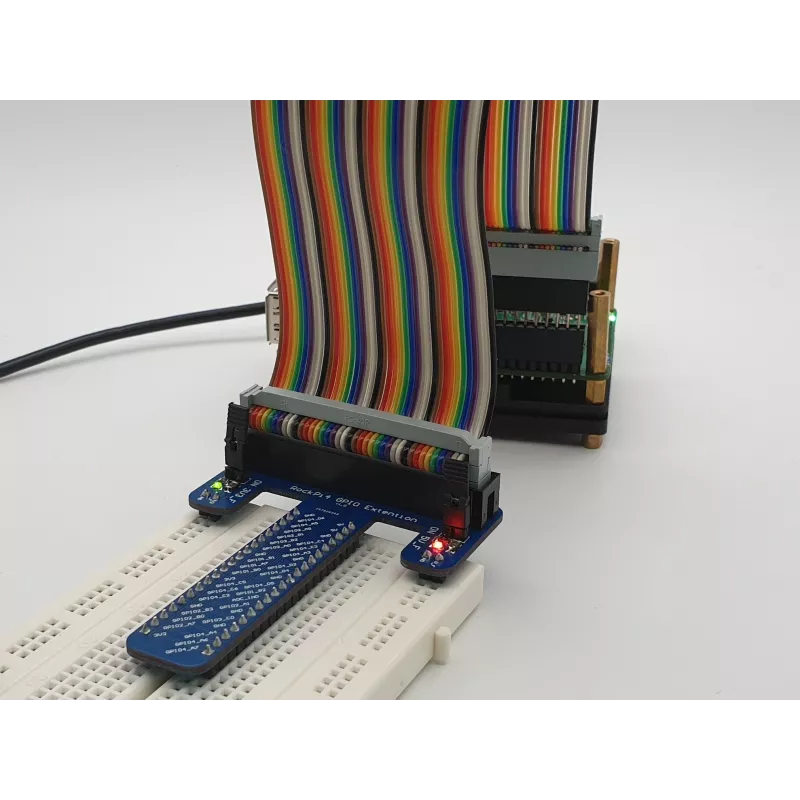

Kurkite prototipus be litavimo – ALLNET Rock Pi 4 Solderless Breakout Kit (RockPi_SBKit) leidžia greitai ir patikimai prijungti visus Radxa Rock Pi 4 GPIO, I2C, SPI, UART, 3,3 V, 5 V ir GND kontaktus. Šis sprendimas skirtas profesionalams, inžinieriams ir kūrėjams, kuriems svarbus darbo greitis ir pakartotinis komponentų panaudojimas.

Privalumai

Nereikia lituoti – rizika sugadinti plokštę minimali, o jungtis galima lengvai keisti. Aiškiai pažymėtos PCB išvados užtikrina be klaidų sujungimus, o 40 kontaktų juostinis kabelis (apie 20 cm) leidžia lanksčiai išdėstyti komponentus ant duonos lentos.

Kam tinka

• Prototipų kūrimui ir testavimui su Rock Pi 4
• Švietimo tikslams – mokytis elektronikos be litavimo
• Greitam GPIO funkcijų tikrinimui ir integracijai

Pagrindinės specifikacijos

• Gamintojas: ALLNET
• Modelis: Rock Pi 4 Solderless Breakout Kit (RockPi_SBKit)
• Suderinamumas: Radxa Rock Pi 4 (Model A, B, C, SE, Plus)
• Jungimo būdas: be litavimo
• GPIO sąsaja: 40 kontaktų standartinis header
• Išvesties kontaktai: visi GPIO, I2C, SPI, UART, 3,3 V, 5 V, GND

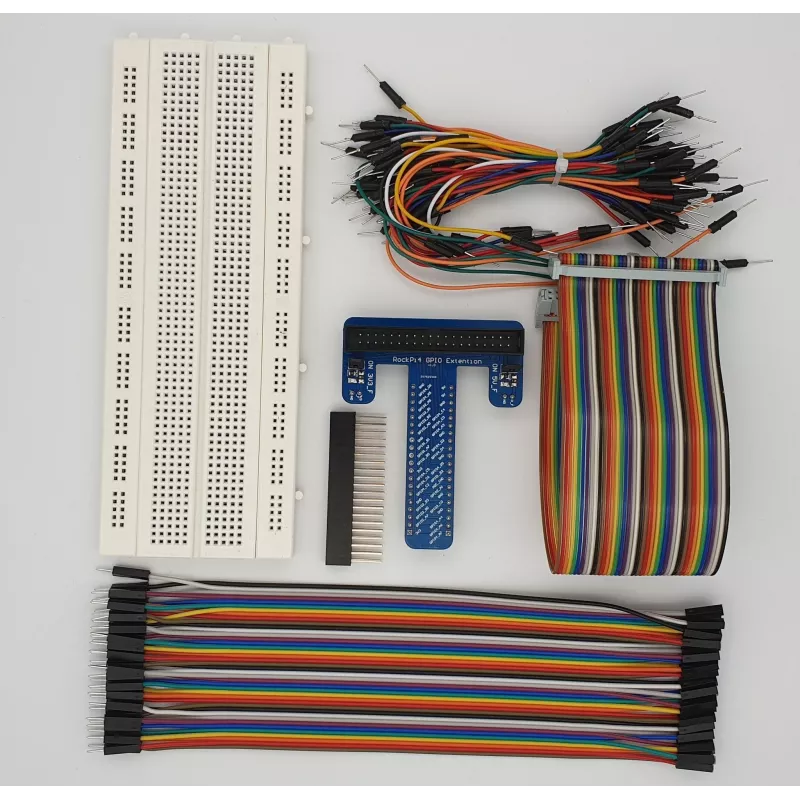

• Komplekte: 40 kontaktų juostinis kabelis (~20 cm), 40 kontaktų vyriškas header (duonos lentai)
• Įvesties jungtis: 40 kontaktų moteriškas header (Rock Pi 4)
• Išvesties jungtis: 40 kontaktų vyriškas header (juostiniam kabeliui)
• Medžiaga: FR-4 PCB
• Maitinimas: per Rock Pi 4 GPIO

Rekomendacijos

Šis breakout rinkinys idealiai tinka tiems, kurie nori eksperimentuoti su Rock Pi 4 be litavimo. Jis daugkartinio naudojimo ir supaprastina kūrimo procesą. Rekomenduojame naudoti su duonos lenta ir trumpais jungiamaisiais laidais.
