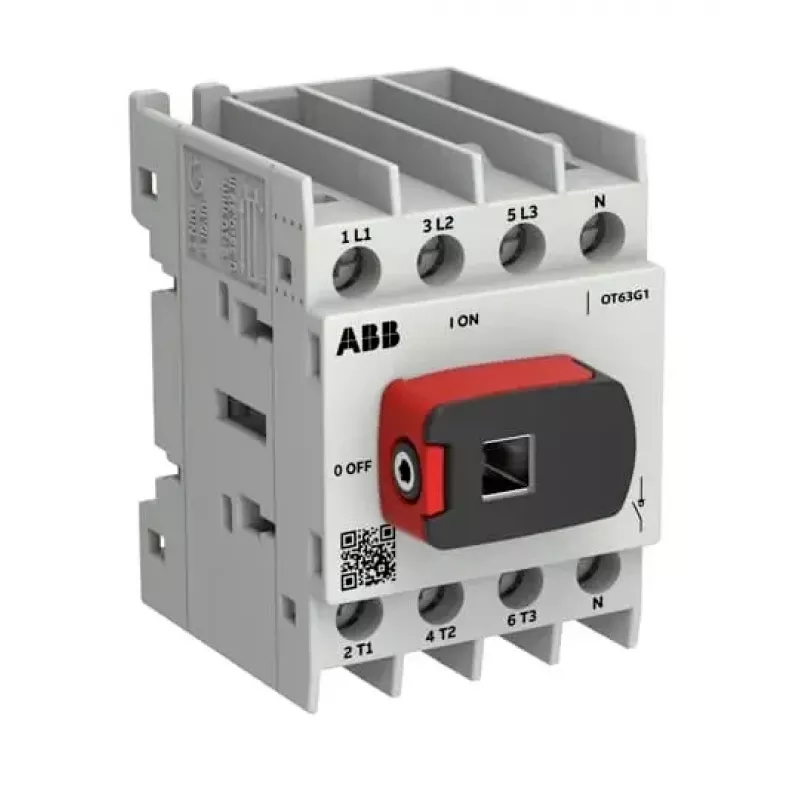

ABB OTOT63G1-4BSN2Plus 63 A 4 polių jungiklis-atjungiklis, G1 rėmas, IP65 priekis

Skirta pramonės elektrikams ir įrenginių gamintojams, kuriems reikia patikimo apkrovos atjungimo ir perjungimo, ABB OTOT63G1-4BSN2Plus yra tvirtas 4 polių jungiklis-atjungiklis, skirtas 63 A vardinei srovei ir 690 V kintamajai įtampai. Jo 8 kV impulsinė įtampa ir 1000 V izoliacijos įvertinimas užtikrina stabilų darbą net esant trumpalaikėms viršįtampiams.

Pagrindiniai privalumai

Šis ABB OT serijos jungiklis-atjungiklis pasižymi patikima apkrovos įjungimo ir atjungimo galia. Kompaktiškas G1 rėmas leidžia lengvai montuoti ant DIN bėgelio arba montavimo plokštės, suteikdamas lankstumo skydų gamintojams ir techninės priežiūros komandoms. Tiesiogiai montuojama juoda rankena užtikrina aiškų ĮJUNGTA/IŠJUNGTA rodymą ir gali būti užrakinama padėtyje IŠJUNGTA, kad būtų užtikrinta sauga atliekant blokavimo ir ženklinimo procedūras.

Kam tinka

Šis modelis yra tinkamas pramoniniams skirstomiesiems skydams, mašinų valdymo sistemoms ir komerciniams elektros tinklams, kur reikia atjungti variklius ar mišrias apkrovas. Jis atitinka IEC 60947-3 reikalavimus ir yra sukurtas ilgaamžiškumui – mechaninis atsparumas iki 20 000 operacijų.

Pagrindinės specifikacijos

• Vardinė darbinė įtampa: 690 V kintamoji
• Vardinė izoliacijos įtampa: 1000 V
• Vardinė impulsinė įtampa: 8 kV
• Vardinis trumpalaikės srovės atsparumas: 1 kA (1 s)
• Gnybtų talpa: 1,5–35 mm² (vientisa arba suvyta), 1,5–25 mm² (plonavielė)
• Elektrinis atsparumas: 1 500 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Montavimas: DIN bėgelis arba plokštės montavimas
• Apsauga: gnybtai IP20; priekis su rankena IP65

Kaip naudoti

Montuokite ant DIN bėgelio arba plokštės, prijunkite laidus prie varžtinių gnybtų (iki 35 mm²), užtikrindami tinkamą priveržimą. Naudokite rankeną įjungimui ir išjungimui; užrakinkite ją padėtyje IŠJUNGTA, kai reikia atlikti techninės priežiūros darbus. Įsitikinkite, kad sistema atitinka vietinius elektros saugos reikalavimus.

Mūsų verdiktas

Patikimas ir universalus jungiklis-atjungiklis, sujungiantis aukštą našumą su saugos funkcijomis – puikus pasirinkimas sudėtingoms elektros instaliacijoms.
