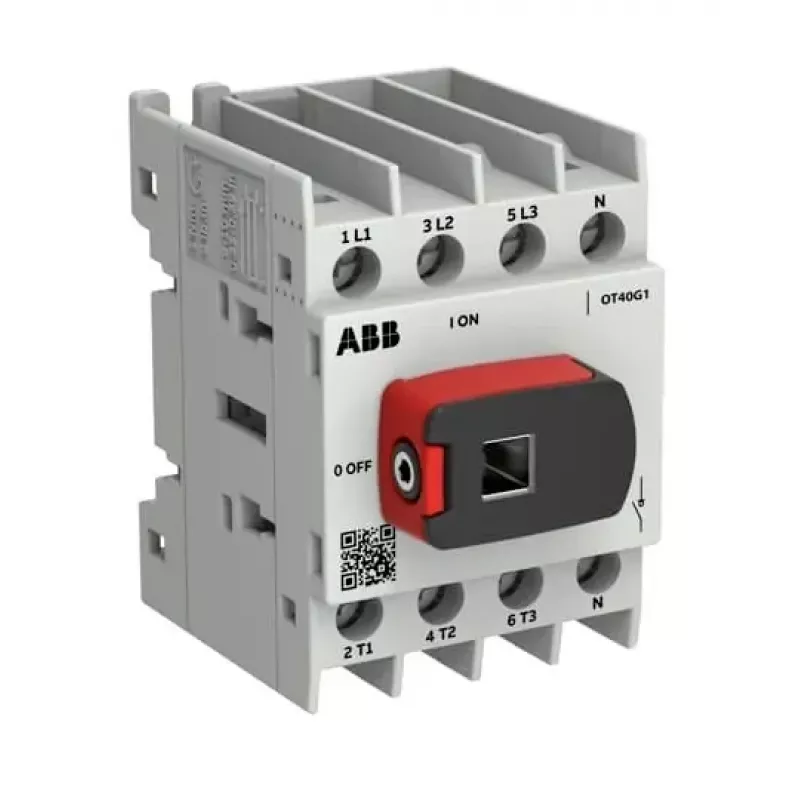

ABB OTOT40G1-4BSN2Plus 40A 4 polių apkrovos atjungiklis, G1 rėmas, montavimas ant pagrindo

40 A vardinė darbinė srovė, iki 750 V kintamosios ir 1000 V nuolatinės įtampos grandinės – ABB OTOT40G1-4BSN2Plus yra kompaktiškas 4 polių apkrovos atjungiklis, sukurtas patikimam apkrovos perjungimui komercinėse ir pramoninėse elektros instaliacijose. G1 rėmo dydis ir montavimas ant pagrindo užtikrina efektyvų įrengimą skirstomuosiuose skyduose, variklių valdymo centruose ir mašinų atjungimo grandinėse.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (Ie): 40 A
• Polių skaičius: 4
• Vardinė darbinė įtampa: 750 V AC / 1000 V DC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 8 kV
• Rėmo dydis: G1
• Montavimas: ant pagrindo (varžtais)
• Gnybtų tipas: varžtiniai gnybtai
• Laidininko skerspjūvis: nuo 1,5 mm² iki 16 mm²
• Perjungimo kategorija: AC-21A
• Elektrinis atsparumas (AC-21A): 2000 ciklų
• Mechaninis atsparumas: 20000 ciklų
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Atitiktis standartams: IEC 60947-3
• Apsaugos laipsnis (gnybtai): IP20

Kodėl verta rinktis

ABB OTOT serija pasižymi tvirta konstrukcija ir patikima izoliacija. Šis atjungiklis užtikrina aiškų matomą pertrauką, todėl saugus techninės priežiūros darbas. Aukšta impulsinė atlaikomoji įtampa ir atitiktis IEC 60947-3 tenkina šiuolaikinių elektros sistemų reikalavimus. Varžtiniai gnybtai pritaikomi įvairiems laidų skerspjūviams, todėl montavimas tampa paprastesnis.

Tinkamiausios paskirtys

• Pagrindinis jungiklis skirstomuosiuose skyduose
• Variklių grandinių atjungiklis
• Izoliacija pramoninėse mašinose
• Apkrovos perjungimas komercinėse instaliacijose

Svarbu žinoti

Rankena / pavara į komplektą neįeina ir turi būti užsakoma atskirai. Tai leidžia pasirinkti tinkamą valdymo mechanizmą pagal jūsų korpuso tipą. Atjungiklis skirtas montuoti ant pagrindo, užtikrinant stabilų ir saugų pritvirtinimą.

Patarimas: montuodami atkreipkite dėmesį, kad gnybtų apsaugos laipsnis IP20 – užtikrinkite tinkamą apsaugą nuo prisilietimo, jei atjungiklis montuojamas atvirai.
