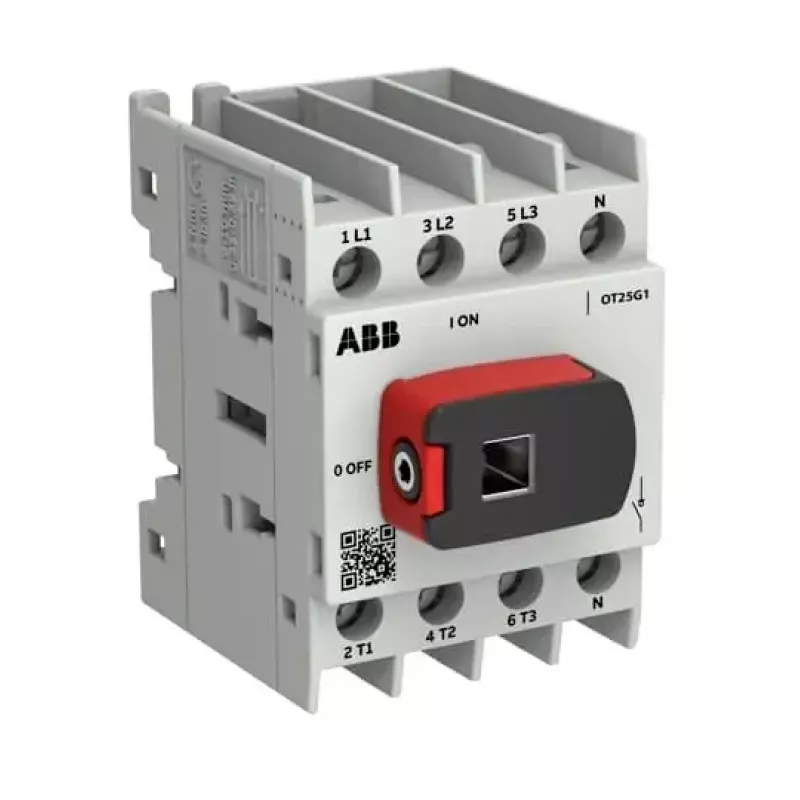

ABB OTOT25G1-4BSN2Plus 25 A 4 polių jungiklis-atjungiklis, G1 rėmelio dydis

Pramoninių valdymo spintų ir skirstomųjų skydų grandinėms izoliuoti iki 25 A srovių ABB OTOT25G1-4BSN2Plus yra tvirtas 4 polių jungiklis-atjungiklis. Elektrikai ir skydų gamintojai vertina jo tiesioginį valdymą bei aiškų ĮJUNGTA/IŠJUNGTA indikaciją, užtikrinančią saugų techninės priežiūros ir avarinį išjungimą. Kompaktiškas G1 rėmelis tinka standartiniam DIN bėgeliui arba montavimui ant pagrindo, todėl tai universalus sprendimas tiek naujiems įrengimams, tiek modernizavimui.

Pagrindinės specifikacijos

• Gaminio tipas: jungiklis-atjungiklis
• Polių skaičius: 4
• Vardinė darbinė srovė (Ie): 25 A
• Vardinė darbinė įtampa (Ue): 750 V AC
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 8 kV
• Vardinis dažnis: 50/60 Hz
• Vardinė darbinė galia (AC-23A, 400 V): 11 kW
• Vardinė trumpalaikė atlaikomoji srovė (Icw): 1 kA (1 s)
• Montavimo būdas: DIN bėgelis / montavimas ant pagrindo
• Rankenos tipas: tiesioginis valdymas (juoda)
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų skerspjūvis: 1,5 – 16 mm²
• Apsaugos laipsnis: IP20 (priekyje)
• Standartai: IEC 60947-3
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Rėmelio dydis: G1

Kodėl verta rinktis

ABB OTOT serija sukurta patikimam darbui sudėtingose elektros aplinkose. OTOT25G1-4BSN2Plus sujungia didelę išjungimo galią su kompaktiškais matmenimis, taupydamas skydo vietą neprarandant saugumo. Varžtiniai gnybtai priima platų laidų skerspjūvių diapazoną, užtikrindami patikimas jungtis. Juoda tiesioginio valdymo rankena suteikia aiškią vizualinę būseną ir gali būti užrakinama IŠJUNGTA padėtyje, kad būtų laikomasi užrakinimo/paženklinimo procedūrų. Atitikdamas IEC 60947-3, šis atjungiklis atitinka tarptautinius saugos standartus, suteikdamas pasitikėjimo kiekviename įrengime.

Kam tinka

• Variklių grandinių izoliavimas pramoninėse mašinose
• Pagrindiniai jungikliai valdymo skydams ir skirstomiesiems skydams
• Saugus išjungimas ŠVOK ir siurblių sistemose
• Fotovoltinės ir atsinaujinančios energijos įrenginiai
• Modernizavimo projektai, kuriems reikia DIN bėgelio suderinamų atjungiklių

Naudojimo patarimai

Atjungiklis tinkamas naudoti aplinkos temperatūroje nuo -25 °C iki +70 °C, todėl prisitaiko prie įvairaus klimato. Jo IP20 priekinė apsauga skirta montuoti korpusų viduje. Įrenginys valdomas tiesiogiai be papildomų priedų, tačiau nuotolinei būsenos indikacijai galima pridėti pagalbinius kontaktus. Montuodami visada laikykitės vietinių elektros instaliacijos taisyklių ir užtikrinkite tinkamą varžtinių gnybtų priveržimo momentą.

Patarimas: prieš įtampą atlikdami techninės priežiūros darbus, visada užrakinkite rankeną IŠJUNGTA padėtyje ir patikrinkite, ar grandinėje nėra įtampos.
