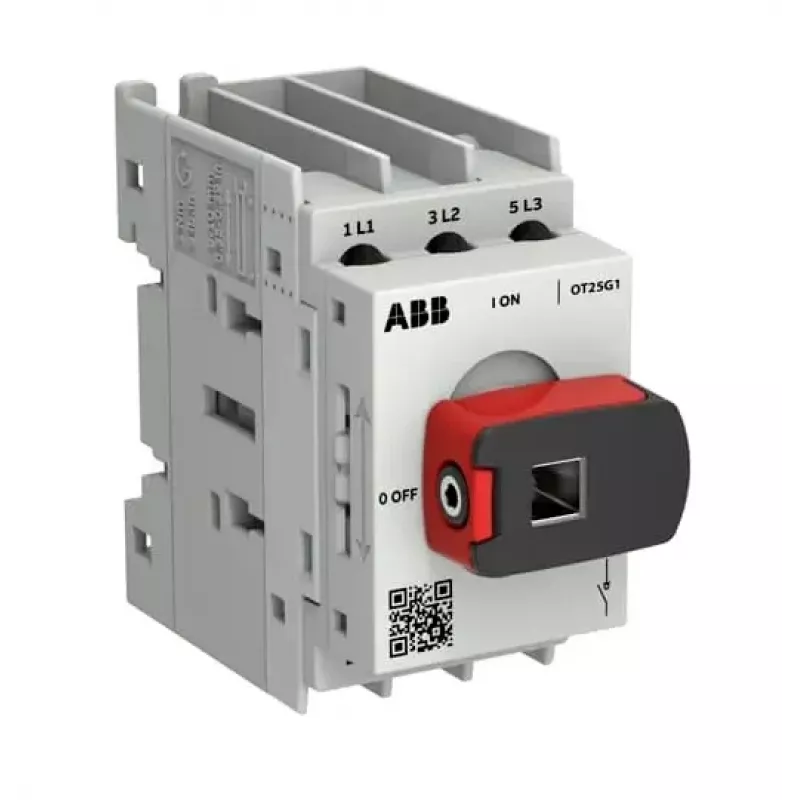

ABB OT Plus OT25G1-3MS25 3 polių galios jungiklis, 25 A, 690 V, priekinis valdymas su tiesiogiai montuojama rankena

Pirmiausia į akis krenta tvirtas G1 rėmas ir tiesiogiai montuojama rankena – šis ABB OT Plus serijos modelis sukurtas ten, kur patikimumas nėra pasirinkimas, o būtinybė. OT25G1-3MS25 – tai trijų polių galios jungiklis, užtikrinantis aiškų vizualų atjungimą ir aukštą atsparumą, todėl tinka tiek pramoninėms, tiek komercinėms grandinėms.

Privalumai profesionalams

• Vardinė darbinė srovė 25 A esant iki 690 V kintamajai įtampai – platus pritaikymo spektras.
• Priekinis valdymas su ergonomiška MS25 rankena – aiškus įjungimo/išjungimo indikavimas ir lengvas perjungimas.
• Didelė mechaninė eksploatacija – 20 000 ciklų, elektrinė – 1 500 ciklų (AC-23A, 400 V).
• Priekinės dalies apsauga IP65 – patikimas darbas dulkėtoje ar drėgnoje aplinkoje.
• Atitinka IEC 60947-3 standartą – užtikrina saugumą ir našumą apkrovos perjungimo srityje.

Kam tinka

Šis jungiklis idealiai tinka skirstomųjų skydų, valdymo pultų ir pramoninės įrangos gamintojams bei techninės priežiūros specialistams, kuriems reikia patikimo rankinio atjungimo ir izoliavimo. Dėl kompaktiškų matmenų ir G1 rėmo jį lengva integruoti į esamas sistemas.

Pagrindinės specifikacijos

• Tipas: galios jungiklis / atjungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 25 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 8 kV
• Vardinė trumpalaikė atlaikomoji srovė (Icw): 1 kA (1 s)
• Vardinė sąlyginė trumpojo jungimo srovė (Icc): 10 kA su 25 A gG saugikliu
• Valdymo tipas: priekinis
• Rankena: tiesiogiai montuojama (MS25), juoda
• Montavimas: prie pagrindo
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (priekis)
• Mechaninė eksploatacija: 20 000 ciklų
• Elektrinė eksploatacija: 1 500 ciklų (AC-23A, 400 V)
• Gnybtai: varžtiniai
• Laidų skerspjūvis (kieti / suvyti): 1,5–10 mm²
• Laidų skerspjūvis (ploni su užspaudimo įvorėmis): 1,5–6 mm²
• Standartai: IEC 60947-3
• Rėmo dydis: G1
• Galios nuostoliai vienam poliui: 1,5 W

Naudojimas

Montavimas paprastas – varžtiniai gnybtai priima laidus nuo 1,5 iki 10 mm² (kieti/suvyti) arba 1,5–6 mm² (ploni su įvorėmis). Jungiklis skirtas dažnam perjungimui, o maži galios nuostoliai (1,5 W poliui) sumažina šilumos išsiskyrimą. Dėl IP65 priekinės dalies apsaugos jį galima montuoti ten, kur reikia apsaugos nuo dulkių ir drėgmės.

Kai reikia patikimo rankinio apkrovos perjungimo ir ilgaamžiškumo, ABB OT25G1-3MS25 yra sprendimas, kuriuo galite pasikliauti – nuo pirmos operacijos iki tūkstantosios.
