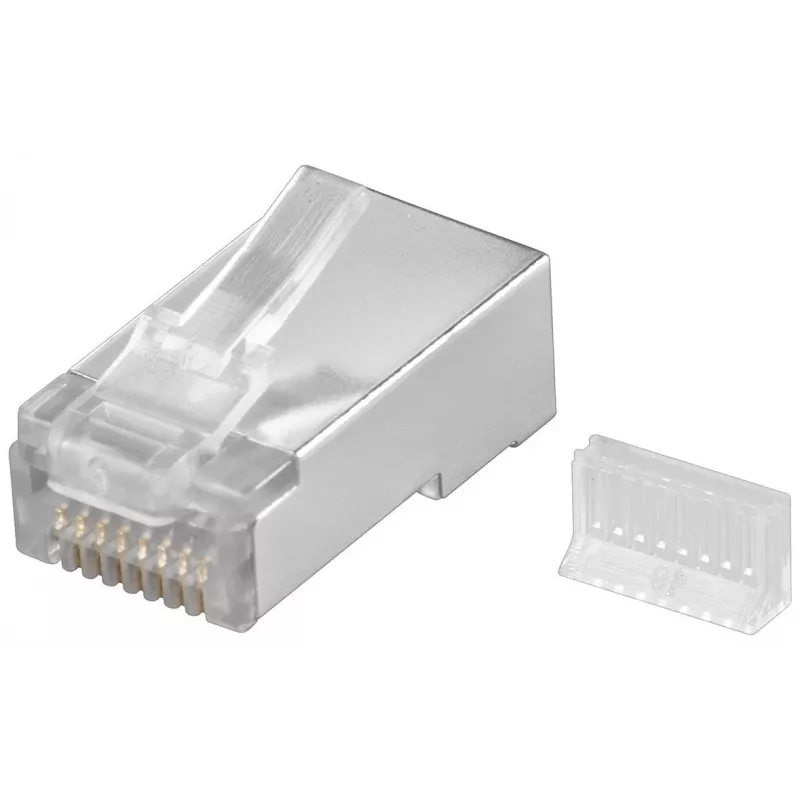

Wentronic RJ45 modulinis kištukas, ekranuotas 8P8C, apvaliam kabeliui, palaidinis

Kai tinklo instaliacijų apimtys auga, o kiekvienas kontaktas turi išlikti stabilus ilgus metus, ekranuotas RJ45 modulinis kištukas tampa kasdienio darbo dalimi. Wentronic sprendimas su 8P8C konfigūracija skirtas apvaliems kabeliams ir užtikrina patikimą Ethernet ryšį tiek biuro, tiek struktūrinėse kabelių sistemose.

Kodėl verta rinktis

Ekranuota konstrukcija mažina elektromagnetinius trukdžius, todėl duomenų perdavimas išlieka stabilus net elektriškai „triukšmingoje“ aplinkoje. Auksu padengti kontaktai užtikrina mažą kontaktinę varžą ir ilgalaikį atsparumą korozijai, o permatomas polikarbonato korpusas leidžia vizualiai patikrinti, ar gyslos įstatytos teisingai. Užspaudžiamas (crimp-on) tvirtinimas sukuria patikimą ir ilgaamžę jungtį.

Kam tinka

• Cat.5e ir Cat.6 apvalių kabelių terminavimui Ethernet tinkluose
• Patch kabelių ir struktūrinės kabeliacijos surinkimui vietoje
• Naudojimui su vientisaisiais ir daugiasluoksniais laidininkais (AWG24-26)

Pagrindinės specifikacijos

• Jungties tipas: RJ45 modulinis kištukas, 8P8C
• Ekranavimas: taip
• Kabelio suderinamumas: apvalūs kabeliai
• Palaikomos kategorijos: Cat.5e, Cat.6
• Kontaktų danga: auksas (50µm)
• Korpuso medžiaga: polikarbonatas (PC)
• Tvirtinimas: užspaudžiamas (crimp-on)
• Laidininkų suderinamumas: vientisieji ir daugiasluoksniai, AWG24-26
• Spalva: permatoma
• Pakuotė: palaidinė / birioji

Kaip naudoti

Nuimkite kabelio apvalkalą tiek, kad gyslos pasiektų kištuko kontaktus, išlaikydami ekrano tęstinumą. Įstatykite gyslas pagal T568A arba T568B schemą, tada užspauskite specialiu RJ45 įrankiu, skirtu ekranuotiems kištukams. Patikrinkite, ar korpusas tvirtai laikosi, ir atlikite testą tinklo testeriu prieš prijungdami prie aktyvios įrangos.

Patarimas: naudokite kokybišką RJ45 užspaudimo įrankį, suderinamą su ekranuotais kištukais, ir pasirūpinkite tinkamu kabelio įtempimo mažinimu – taip išlaikysite ekrano vientisumą ir prailginsite jungties tarnavimo laiką.
