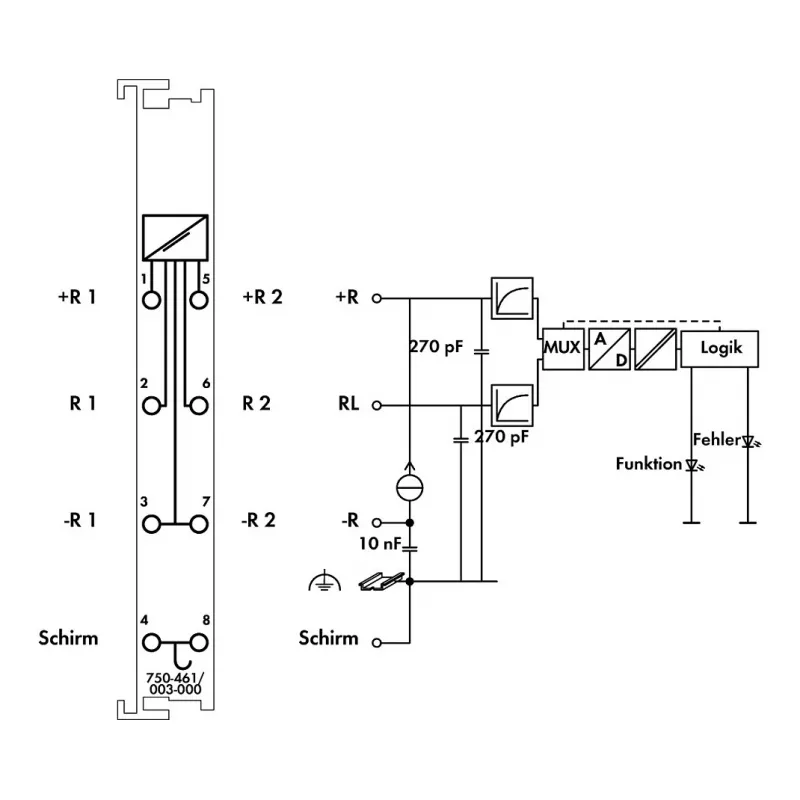

WAGO 750-461/003-000 2 kanalų analoginė įvesties grandinė 0,08–2,5 mm²

Pramoninės automatikos sistemose patikimas analoginių signalų fiksavimas yra esminė sąlyga tiksliai valdymo ir stebėsenos logikai. WAGO 750-461/003-000 2 kanalų analoginė įvesties grandinė šį uždavinį išsprendžia kompaktiškai – DIN bėgelio modulis konvertuoja analoginius įtampos ar srovės signalus į skaitmeninius duomenis jūsų valdikliui. CAGE CLAMP® technologija užtikrina greitą, saugų ir nereikalaujantį priežiūros laidų sujungimą net atšiauriomis eksploatacijos sąlygomis.

Kam šis produktas skirtas

Ši grandinė skirta sistemų integratoriams, mašinų gamintojams ir priežiūros inžinieriams, kurie į WAGO I/O sistemą integruoja analoginius daviklius – temperatūros siųstuvus, slėgio jutiklius ar srauto matuoklius. Ji tinka gamyklų automatikai, procesų valdymui, pastatų automatikai ir energijos valdymui, kur svarbus mažas užimamas plotas ir didelis patikimumas.

Pagrindiniai privalumai

• 2 analoginės įvestys, individualiai konfigūruojamos įtampai ar srovei
• Platus matavimo diapazonų pasirinkimas: 0–10 V, ±10 V, 0–5 V, ±5 V, 2–10 V, 1–5 V, 0–20 mA, 4–20 mA, ±20 mA
• 12 bitų skiriamoji geba tiksliam signalo konvertavimui
• Greitas konversijos laikas – 2 ms abiem kanalams
• CAGE CLAMP® jungtys be įrankių, tinka vientisiems ir ploniems laidams nuo 0,08 iki 2,5 mm² (28–14 AWG)
• Elektrinė izoliacija 500 V tarp sistemos ir lauko pusės
• Kompaktiškas dizainas – tik 12 mm plotis, taupo vietą DIN bėgelyje
• Maitinimas 5 VDC iš sistemos magistralės, tipinė srovė tik 30 mA
• Kiekvieno kanalo būsenos indikacija per LED

Specifikacijos

• Analoginių įėjimų skaičius: 2
• Įėjimo tipas: įtampa/srovė (konfigūruojamas)
• Įtampos diapazonai: 0–10 V, ±10 V, 0–5 V, ±5 V, 2–10 V, 1–5 V
• Srovės diapazonai: 0–20 mA, 4–20 mA, ±20 mA
• Skiriamoji geba: 12 bitų
• Konversijos laikas: 2 ms (abiem kanalams)
• Jungčių technologija: CAGE CLAMP®
• Laidų skerspjūvis: 0,08–2,5 mm² / 28–14 AWG (vientisi ir ploni)
• Sistemos maitinimo įtampa: 5 VDC (per sistemos magistralę)
• Srovės suvartojimas (sistema): tipiškai 30 mA
• Izoliacija: 500 V (sistema/laukas)
• Tvirtinimas: DIN bėgelis 35 mm
• Darbinė temperatūra: nuo 0 iki +55 °C
• Apsaugos klasė: IP20
• Konfigūravimas: WAGO-I/O-PRO ar kita PLC programinė įranga
• Duomenų plotis: 2 x 16 bitų įvesties duomenys

Naudojimo patarimai

Prijungdami laidus įsitikinkite, kad maitinimas išjungtas – taip išvengsite žalos. Analoginiams signalams naudokite ekranuotus vytos poros kabelius, kad sumažintumėte triukšmą. Modulis yra karštojo keitimo – jį galima pakeisti neišjungiant viso mazgo. Siekiant didžiausio tikslumo, matavimo diapazonus sukalibruokite konfigūravimo programine įranga.
