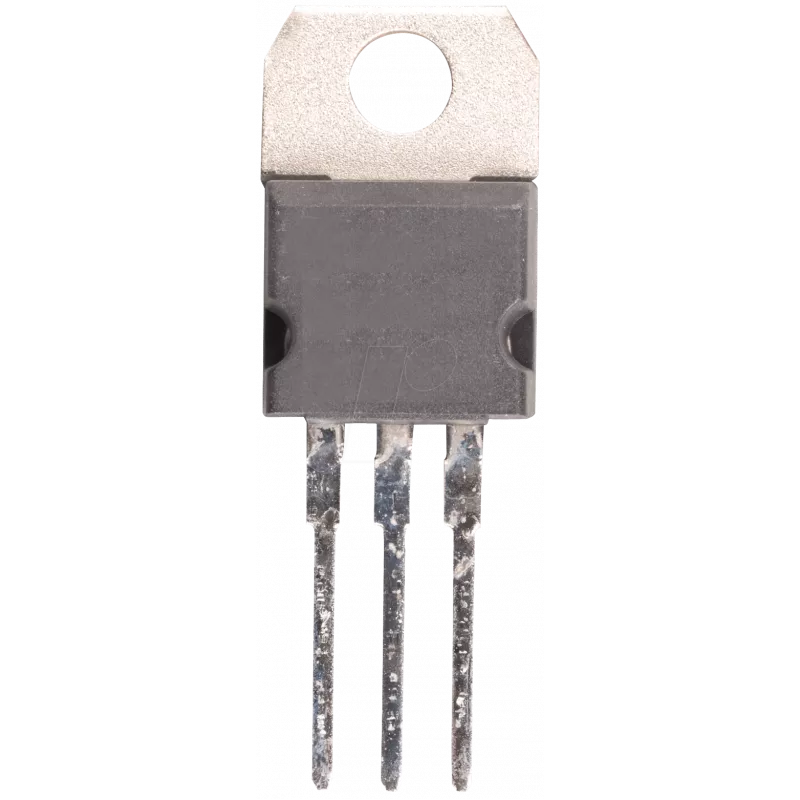

LDO Įtampos reguliatorius Texas Instruments LM1084 IT3.3 – fiksuota 3,3 V, mažas kritimas, TO-220

Texas Instruments LM1084 IT3.3 yra linijinis mažo kritimo (LDO) įtampos reguliatorius, tiekiantis fiksuotą 3,3 V išėjimo įtampą TO-220 korpuse. Jis skirtas užtikrinti stabilią 3,3 V magistralę skaitmeninėms grandinėms, mikrovaldikliams ir įterptinėms sistemoms, kai reikalingas kompaktiškas, plokštės lygio reguliatorius su mažu įtampos kritimu. Įrenginys suteikia paprastą sprendimą maitinti 3,3 V posistemes tiek prototipų kūrimo metu, tiek gamybinėse plokštėse, derindamas TO-220 korpuso šilumines galimybes su nuspėjamu fiksuoto išėjimo LDO elgesiu.

Privalumai

LM1084 IT3.3 pasižymi mažu kritimo įtampa, kas leidžia dirbti su mažesniu įėjimo-išėjimo įtampų skirtumu, patikima fiksuota 3,3 V reguliacija nuosekliam loginiam lygiui, ir TO-220 korpuso šilumos išsklaidymo pranašumais esant didesnėms apkrovos srovėms. Dėl paprastų išorinių komponentų reikalavimų ir stabilaus išėjimo tipinėmis apkrovos sąlygomis jis tinka kompaktiškiems maitinimo šaltinių išdėstymams bei perjungiamųjų keitiklių pakeitimui plokštėje ten, kur pageidaujamas mažas triukšmas.

Tinka

• Mikrovaldiklių ir skaitmeninės logikos, reikalaujančios 3,3 V maitinimo, maitinimui
• Įterptinėms sistemoms ir vienos plokštės kompiuteriams prototipų kūrimo ir gamybos metu
• Plokštės lygio įtampos reguliavimui jutikliams, RF priekinės dalies moduliams ir mažo triukšmo analoginėms grandinėms
• Esamų 3,3 V magistralių remontui ir atnaujinimui PCB

Pagrindinės specifikacijos

• Išėjimo įtampa: fiksuota 3,3 V
• Reguliatoriaus tipas: linijinis mažo kritimo (LDO)
• Korpusas: praeinamasis TO-220, užtikrinantis geresnes šilumines savybes
• Tipinis naudojimas: vieno maitinimo šaltinio plokštės lygio reguliavimas skaitmeninėms ir analoginėms apkrovoms
• Mažas kritimo įtampa, siekiant sumažinti reikiamą įėjimo įtampą virš 3,3 V

Kaip naudoti

Įstatykite LM1084 į TO-220 lizdą ant PCB arba pritvirtinkite prie tinkamo radiatoriaus, kai tikimasi didesnių apkrovos srovių ar ilgalaikio darbo. Įstatykite rekomenduojamus įėjimo ir išėjimo kondensatorius arti reguliatoriaus kontaktų, kad būtų užtikrintas stabilumas ir sumažintas išėjimo triukšmas; vadovaukitės kondensatorių tipais ir vertėmis, nurodytomis duomenų lape. Prijunkite nestabilizuotą įėjimo įtampą prie įėjimo kontakto, masę prie bendro kontakto, o stabilizuotą 3,3 V paimkite iš išėjimo kontakto. Stebėkite maksimalią įėjimo įtampą ir šilumos išsklaidymo ribas, kad išvengtumėte perkaitimo.

Rekomendacijos

Naudokite mažos ekvivalentinės serijinės varžos (ESR) kondensatorius išėjime, kaip nurodyta duomenų lape, ir pastatykite juos arti reguliatoriaus kontaktų. Esant didelėms apkrovos srovėms, pritvirtinkite TO-220 korpuso radiatorių prie radiatoriaus arba šilumai laidžios PCB vietos ir užtikrinkite tinkamą ventiliaciją. Patikrinkite įėjimo įtampos atsargą, kad išlaikytumėte reikiamą kritimo įtampos rezervą blogiausiomis sąlygomis.
