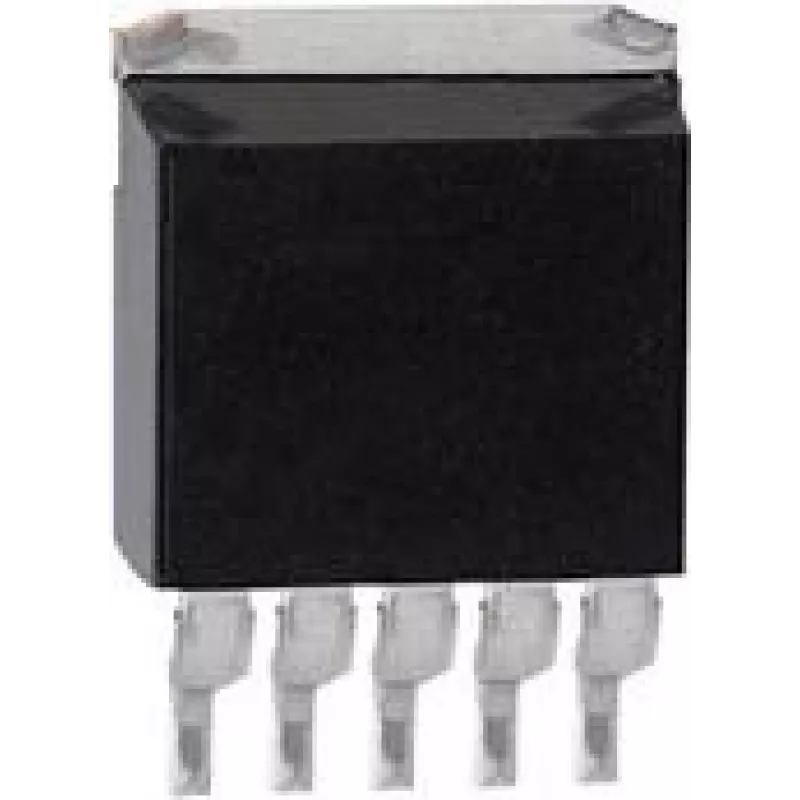

Įtampos reguliatoriaus modulis Texas Instruments LM2596S-12/NOPB – fiksuotas 12 V perjungiamasis reguliatorius (PMIC)

Texas Instruments LM2596S-12/NOPB yra fiksuotas 12 V perjungiamasis įtampos reguliatorius (PMIC), tiekiamas vamzdelinėje pakuotėje. Šis modulis skirtas efektyviai žemyn konvertuoti aukštesnę įėjimo įtampą į stabilią 12 V išėjimo įtampą, naudojant buck topologiją. Tai idealus sprendimas sistemoms, kurioms reikalinga patikima 12 V maitinimo šyna – nuo įterptinių sistemų iki pramoninės automatikos.

Privalumai

LM2596S-12/NOPB pasižymi aukštu perjungiamojo reguliatoriaus efektyvumu, todėl mažiau šilumos išsklaidos, palyginti su linijiniais reguliatoriais. Fiksuota 12 V išvestis pašalina išorinio derinimo poreikį, o vamzdelinė pakuotė palengvina tvarkymą ir saugojimą gamyboje. Tai leidžia sukurti kompaktiškus maitinimo šaltinius su geresniu terminiu valdymu.

Tinka

• Įterptinėms sistemoms, kurioms reikalinga stabili 12 V įtampa
• Elektroninių modulių ir periferinių įrenginių maitinimo šaltiniams
• Pramoniniams valdymo kontūrams ir automatikos įrangai
• Prototipų kūrimui ir remontui, kai reikalingas fiksuotas 12 V perjungiamasis reguliatorius

Pagrindinės techninės specifikacijos

• Išėjimo įtampa: fiksuota 12 V
• Įrenginio tipas: perjungiamasis (buck) įtampos reguliatorius / PMIC
• Pakuotė: vamzdelinė (tube)
• Paskirtis: žemyn konvertuojantis įtampos reguliavimas iki 12 V elektronikos ir valdymo grandinėms

Naudojimas

Integruokite LM2596S-12/NOPB į maitinimo grandinę, skirtą žemyn konvertavimui iš aukštesnės įėjimo įtampos į 12 V. Laikykitės gamintojo rekomenduojamos etaloninės konstrukcijos, parenkant įėjimo ir išėjimo kondensatorius, ritę ir išdėstymą, kad būtų užtikrintas stabilus reguliavimas ir mažas išėjimo pulsacijų lygis. Įsitikinkite, kad įėjimo įtampa yra pakankamai aukštesnė už 12 V, ir užtikrinkite tinkamą terminį valdymą bei atjungimą.

Rekomendacijos

Siekiant patikimo veikimo, įgyvendinkite reguliatorių pagal Texas Instruments taikomųjų programų pastabas ir etalonines schemas: išdėstykite įėjimo ir išėjimo kondensatorius arti įrenginio, pasirinkite ritę ir Schottky diodą pagal rekomenduojamas vertes bei patikrinkite terminias sąlygas PCB. Patikrinkite, kad įėjimo įtampa būtų pakankamai aukštesnė už 12 V, ir įvertinkite išėjimo stabilumą esant numatomai apkrovai.
