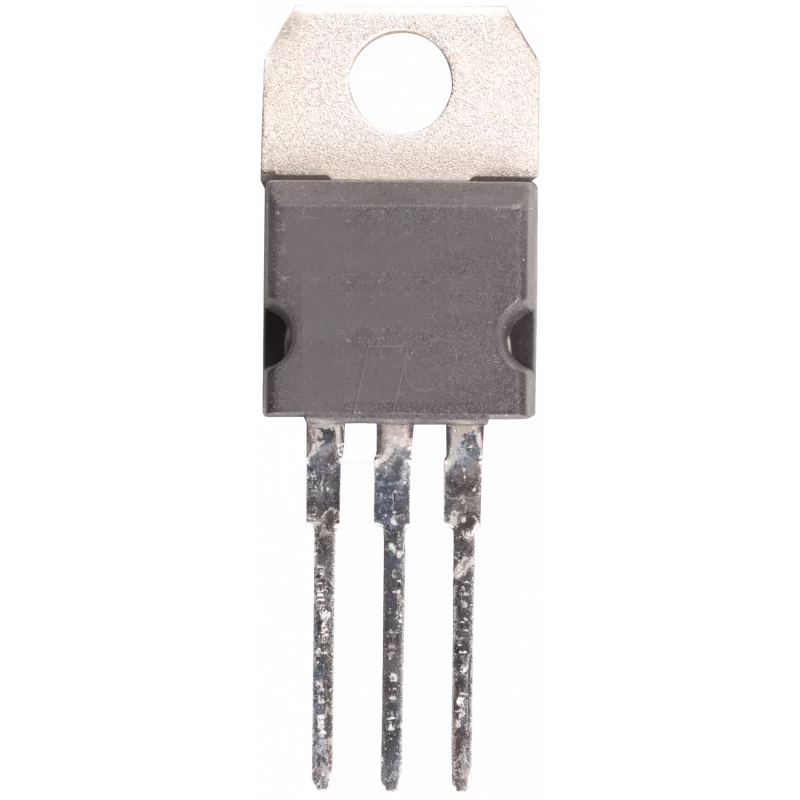

LDO reguliatorius Texas Instruments LM1085 IT5.0 – fiksuota 5 V, TO-220 korpusas

„Texas Instruments LM1085 IT5.0“ yra fiksuotas 5 V žemo kritimo (LDO) linijinis įtampos reguliatorius, tiekiamas TO-220 korpuse su išvadais montavimui per skylutes. Jis sukurtas tiekti stabilią 5 V išėjimo įtampą su mažu kritimo įtampos skirtumu, todėl puikiai tinka plokštės lygio maitinimo šaltiniams, kur svarbūs šiluminiai parametrai ir montavimo paprastumas. Integruotos grandinės užtikrina išėjimo stabilumą ir apsaugą, būdingą šiuolaikiniams linijiniams reguliatoriams, išlaikant paprastą diegimą elektronikos, įterptinių sistemų ir plataus vartojimo įrenginių maitinimo projektuose.

Privalumai

LM1085 IT5.0 pasižymi mažu kritimo įtampos skirtumu, leidžiančiu reguliuoti net esant nedideliam įėjimo-išėjimo skirtumui, taip didinant efektyvumą 5 V programose. TO-220 korpusas užtikrina efektyvų šilumos išsklaidymą ir lengvą montavimą ant spausdintinių plokščių su skylutėmis. Fiksuota 5 V išėjimo įtampa supaprastina projektavimą, nes nereikia išorinių rezistorių nustatymui, o integruota apsauga padeda patikimai veikti esant kintamoms apkrovoms ir temperatūroms.

Tinka

• Mikrovaldiklių ir skaitmeninės logikos 5 V maitinimo šynoms plokštės lygyje
• Įterptinėms sistemoms ir mažiems vienos plokštės kompiuteriams, kuriems reikia stabilaus maitinimo
• Jutiklių, pavarų ir periferinių įrenginių maitinimo šaltiniams
• Įrangos taisymui ar atnaujinimui, kai tinka TO-220 linijinis reguliatorius

Pagrindinės techninės specifikacijos

• Išėjimo įtampa: fiksuota 5 V
• Korpuso tipas: TO-220 montavimui per skylutes
• Įrenginio tipas: žemo kritimo (LDO) linijinis reguliatorius
• Tipinis mažas kritimo įtampos skirtumas, tinkamas nedideliems įėjimo-išėjimo skirtumams
• Integruota apsauga ir stabilumo užtikrinimo funkcijos patikimai išėjimo įtampai

Kaip naudoti

Sumontuokite LM1085 IT5.0 ant plokštės naudodami TO-220 tvirtinimo skylutes arba tinkamą radiatorių, kad pagerintumėte šilumos išsklaidymą esant didesnėms srovėms. Prijunkite įėjimo maitinimą prie reguliatoriaus įėjimo kontakto, reguliuotą 5 V išėjimą prie apkrovos, o bendrą masę prie grandinės masės. Pridėkite įėjimo ir išėjimo kondensatorius, kaip rekomenduojama gamintojo duomenų lape, kad užtikrintumėte stabilumą; kondensatorius statykite kuo arčiau reguliatoriaus kontaktų, o jų vertes ir tipą rinkitės pagal gamintojo nurodymus. Stebėkite teisingą poliškumą ir įsitikinkite, kad įėjimo įtampa yra aukštesnė už minimalią reikalingą reguliavimui, bet neviršija maksimalios leistinos.

Rekomendacijos

Patikimam veikimui naudokite mažos ekvivalentinės varžos (ESR) kondensatorius išėjime, kaip rekomenduoja Texas Instruments, montuokite TO-220 korpusą ant tinkamo radiatoriaus, kai apkrovos srovė yra didelė, ir patikrinkite šiluminius apribojimus jūsų programoje. Laikykite laidus trumpus ir užtikrinkite pakankamą ventiliaciją, kad išlaikytumėte stabilią 5 V reguliaciją esant skirtingoms aplinkos ir apkrovos sąlygoms.
