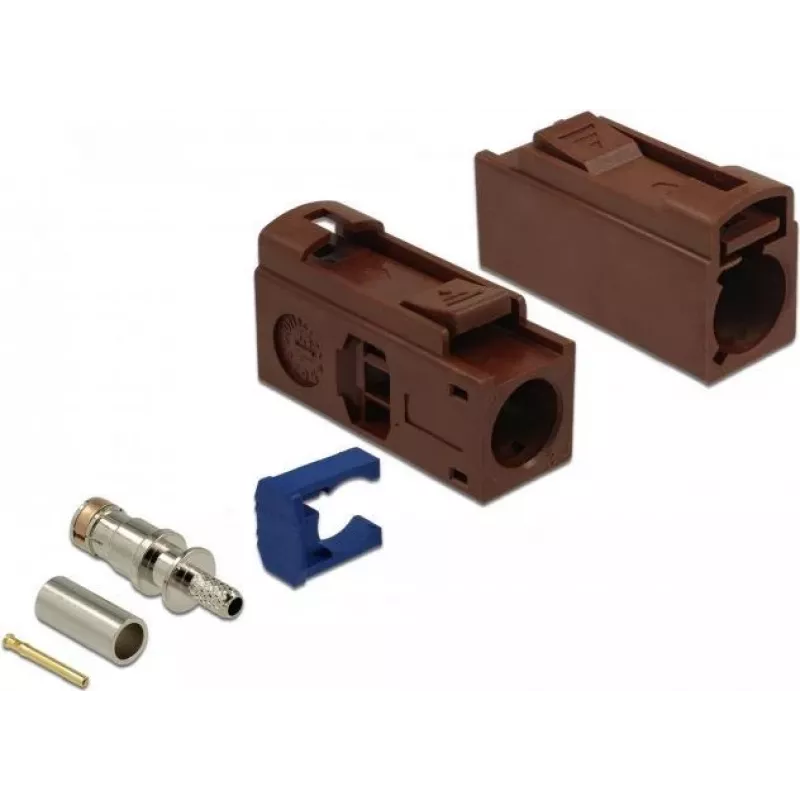

DeLOCK FAKRA F lizdas 25 mm (ilgas) presavimui – Riešuto ruda, RAL 8011 89690

Automobilių telematikos ir infotainment sistemose signalo kokybė priklauso nuo kiekvienos jungties. DeLOCK 89690 – tai FAKRA F tipo lizdas su 25 mm ilgio korpusu, skirtas presuojamajam prijungimui prie RG-174, RG-316, RG-188 ir LMR-100 kabelių. Užtikrina stabilų ryšį iki 6 GHz dažnių ruože.

Kodėl verta rinktis

• FAKRA F kodavimas su rudos spalvos kodu (RAL 8011) – apsaugo nuo neteisingo sujungimo.
• Auksuoti kontaktai ir PTFE izoliatorius – maži įterpimo nuostoliai, ilgaamžiškumas (100 sujungimų ciklų).
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +105 °C – tinka atšiaurioms automobilių sąlygoms.
• Presuojamasis prijungimas – patikimas kabelio fiksavimas ir paprastas montavimas.

Techniniai duomenys

• Jungties tipas: FAKRA lizdas (moteriškas)
• Impedansas: 50 Ohm
• Dažnių ruožas: DC–6 GHz
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Korpusas: žalvaris/plastikas, riešuto ruda (RAL 8011)
• Ilgis: 25 mm
• Įtampa: 335 V RMS
• Darbinė temperatūra: -40 °C iki +105 °C
• Patikimumas: 100 sujungimų ciklų

Kam tinka

Šis lizdas skirtas inžinieriams ir technikams, dirbantiems su automobilių RF sistemomis: GPS, GSM, UMTS, LTE ryšiu, telematikos moduliais, infotainment įranga. Tinka tiek prototipavimui, tiek serijinei gamybai, kai reikalingas patikimas ir atsparus aplinkos poveikiui jungimas.

Kaip naudoti

Prijunkite lizdą prie suderinamo kabelio (RG-174, RG-316, RG-188, LMR-100) naudodami presavimo įrankį. Užtikrinkite, kad kabelio centrinis laidininkas ir ekranas būtų tinkamai įstatyti į kontaktus. Dėl spalvinio kodo lengvai atpažinsite, kad sujungimas atitinka FAKRA F standartą. Montuodami laikykitės gamintojo rekomendacijų dėl presavimo jėgos ir kabelio paruošimo.

Patarimas: prieš montuodami patikrinkite, ar kabelio skersmuo atitinka lizdo specifikacijas. Naudokite tik tam skirtus presavimo įrankius – tai užtikrins patikimą kontaktą ir ilgaamžiškumą. Sandarumui užtikrinti rekomenduojama naudoti termiškai susitraukiančius vamzdelius.
