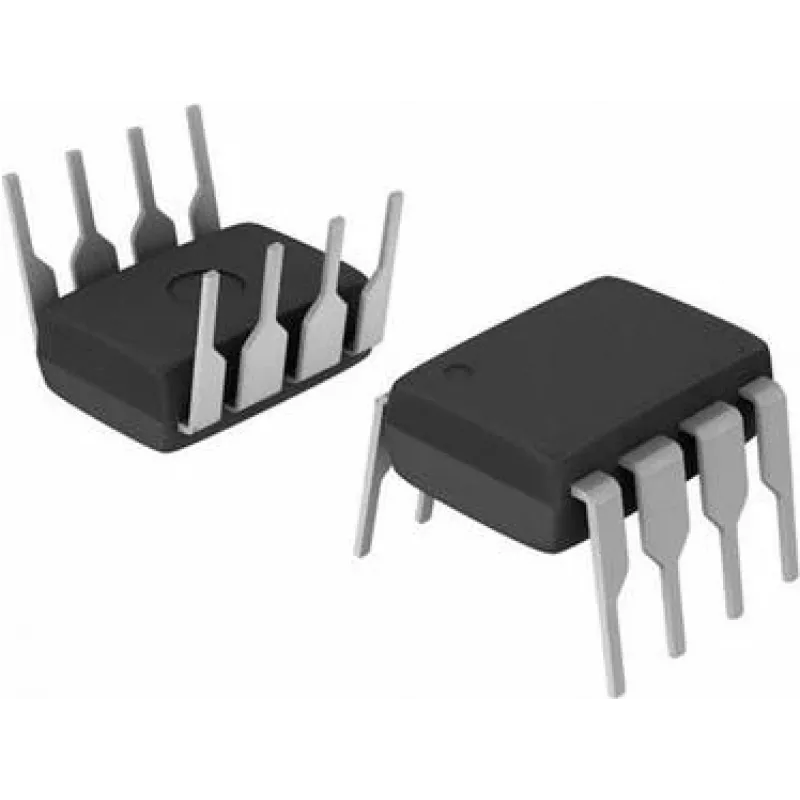

Operacinis stiprintuvas Texas Instruments LME49720NA/NOPB – Dvigubas garso operacinis stiprintuvas, PDIP‑8

Texas Instruments LME49720NA/NOPB yra aukštos kokybės dvigubas operacinis stiprintuvas PDIP‑8 korpuse, sukurtas profesionaliai garso įrangai. Šis komponentas užtikrina itin mažą triukšmą ir iškraipymus, todėl idealiai tinka signalo keliams, kur reikia skaidraus ir tikslaus stiprinimo. Jis dažnai naudojamas priešstiprintuvuose, ausinių stiprintuvuose, DAC išėjimo pakopose ir kitoje analoginėje garso aparatūroje, kur svarbi aukščiausia garso kokybė.

Privalumai

Du suderinti stiprintuvai viename korpuse užtikrina vienodą kanalų balansą ir sumažina poslinkio įtampą tarp kanalų. Mažas harmoninių iškraipymų lygis ir platus atvirojo ciklo stiprinimas leidžia tiksliai atkurti garso signalą be spalvinimo. PDIP‑8 korpusas su išvadais montuojamas per skylutes, todėl lengvai keičiamas ir tinkamas prototipams gaminti bei profesionaliai įrangai remontuoti. Šiluminės ir elektrinės charakteristikos užtikrina stabilų darbą įprastinėmis garso darbo sąlygomis.

Tinka

• Stereo garso sistemų priešstiprintuvų pakopoms
• Ausinių stiprintuvams ir nešiojamiems garso dokams
• DAC išėjimo filtrams ir linijiniams stiprintuvams
• Aukštos kokybės analoginiams signalo apdorojimo įrenginiams ir maišymo pultams

Pagrindinės specifikacijos

• Dvigubas operacinis stiprintuvas su dviem suderintais kanalais
• PDIP‑8 korpusas montavimui per skylutes, tinkamas prototipams
• Sukurtas mažam triukšmui ir mažiems harmoniniams iškraipymams garso dažnių juostoje
• Platus atvirojo ciklo stiprinimas, tinkamas aukštos kokybės stiprinimui
• Maitinimo įtampos diapazonas ir ramybės srovė optimizuoti garso programoms

Kaip naudoti

Įstatykite PDIP‑8 korpusą į atitinkamą spausdintinės plokštės angą arba lizdą, laikydamiesi teisingos kontaktų orientacijos ir maitinimo poliškumo. Šalia stiprintuvo išvadų naudokite rekomenduojamus maitinimo šaltinio blokavimo kondensatorius, kad sumažintumėte maitinimo triukšmą. Konfigūruokite stiprintuvą norimai topologijai (invertuojantis, neinvertuojantis, diferencinis) naudodami tinkamus grįžtamojo ryšio ir įėjimo komponentus; jų vertės turi atitikti reikiamą dažnių juostą ir stiprinimą. Laikykitės mažo triukšmo išdėstymo ir įžeminimo taisyklių: laikykite įėjimo takelius trumpus, atskirkite analoginį ir skaitmeninį įžeminimą, o blokavimo kondensatorius statykite kuo arčiau maitinimo išvadų.

Rekomendacijos

Geriausiam garso našumui naudokite mažo triukšmo rezistorius ir kokybiškus plėvelinius kondensatorius signalo kelyje, išlaikykite simetrišką stereo kanalų išdėstymą ir laikykitės gamintojo rekomendacijų dėl maitinimo blokavimo. Venkite stiprintuvo išėjimų apkrauti sunkia apkrova be tinkamos išėjimo pakopos buferizacijos ir užtikrinkite pakankamą ventiliaciją, jei dirbama su aukštesne maitinimo įtampa.
