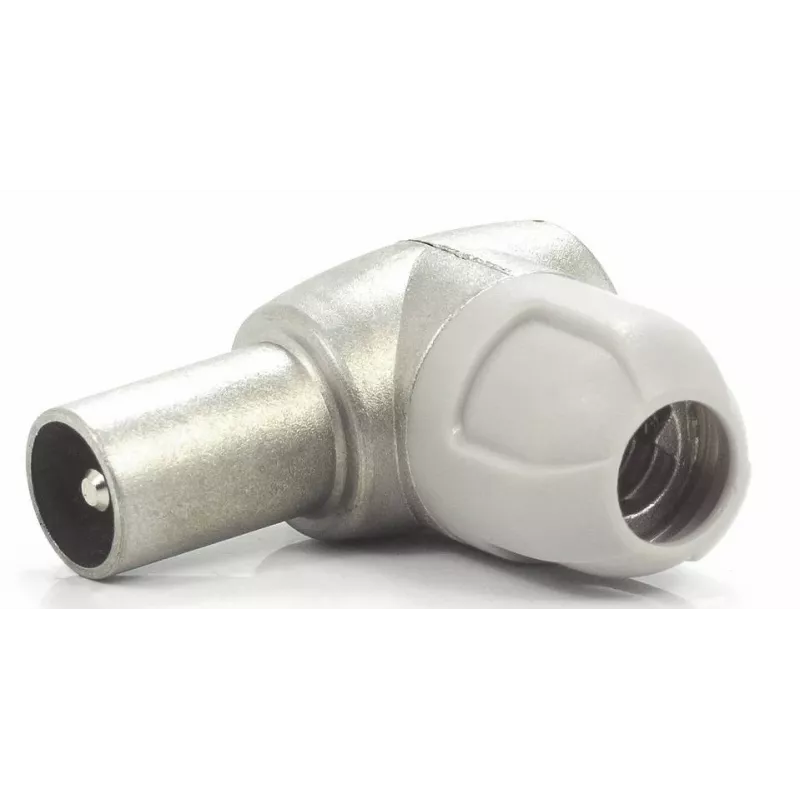

Televes 4130 90 laipsnių IEC kištukinis koaksialinis jungtis TV antenos kabeliui

90 laipsnių IEC kištukinis koaksialinis jungtis, sukurta patikimam signalo perdavimui TV ir radijo įrenginiuose. Šis kampinis dizainas leidžia tvarkingai nutiesti kabelį ankštose erdvėse už pakabinamų TV arba perpildytose skirstymo dėžutėse. Jungtis užtikrina saugų, mažų nuostolių ryšį dėl įsukamo vidinio laidininko ir užspaudžiamo išorinio laidininko, išlaikydama signalo vientisumą plačiame dažnių diapazone.

Privalumai

Televes 4130 jungtis sujungia tvirtą konstrukciją su lengvu montavimu. Nikeliuotas žalvarinis korpusas atsparus korozijai ir užtikrina puikų ekranavimą nuo elektromagnetinių trukdžių. Kampinė forma sumažina kabelio įtempimą ir leidžia montuoti lygiai su siena ankštose vietose, o įsukamas centrinis kontaktas garantuoja stabilų ryšį, atlaikantį vibraciją ir dažną naudojimą. Su įterpimo nuostoliais mažesniais nei 0,5 dB ir grįžtamaisiais nuostoliais didesniais nei 18 dB, ši jungtis išsaugo signalo kokybę aiškiam vaizdui ir garsui.

Tinka

• Koaksialinių kabelių prijungimui prie TV, priedėlių ir FM imtuvų su IEC lizdais.
• Antžeminėms (DVB-T), kabelinės televizijos (DVB-C) ir FM radijo antenų sistemoms.
• Įrengimams, kur erdvė ribota, pavyzdžiui, už pakabinamų ekranų arba struktūrinių laidų spintose.
• Koaksialiniams kabeliams, kurių skersmuo nuo 5 iki 7 mm, įprastiems gyvenamosiose ir komercinėse patalpose.

Pagrindinės specifikacijos

• Jungties tipas: IEC kištukas (TV kištukas), 90 laipsnių kampinis.
• Varža: 75 omų, atitinka IEC 60169-2.
• Dažnių diapazonas: 5–2400 MHz, apima TV ir palydovinio IF juostas.
• Įterpimo nuostoliai: < 0,5 dB; grįžtamieji nuostoliai: > 18 dB.
• Korpuso medžiaga: nikeliuotas žalvaris; izoliatorius: plastikas.
• Vidinis laidininkas: įsukamas; išorinis laidininkas: užspaudžiamas / įsukamas.
• Darbinė temperatūra: -5°C iki +60°C.
• Spalva: sidabrinė / juoda.

Rekomendacijos

Geriausiems rezultatams nuimkite koaksialinį kabelį iki rekomenduojamų matmenų ir įsitikinkite, kad ekranavimo pynė tolygiai atlenkta prieš užveržiant spaustuką. Jei turite dinamometrinį raktą, naudokite jį, kad neperveržtumėte įsukamo centrinio kontakto. Ši jungtis idealiai tinka profesionalams ir „pasidaryk pats“ entuziastams, ieškantiems patvaraus, aukštos kokybės sprendimo kampiniams sujungimams.
