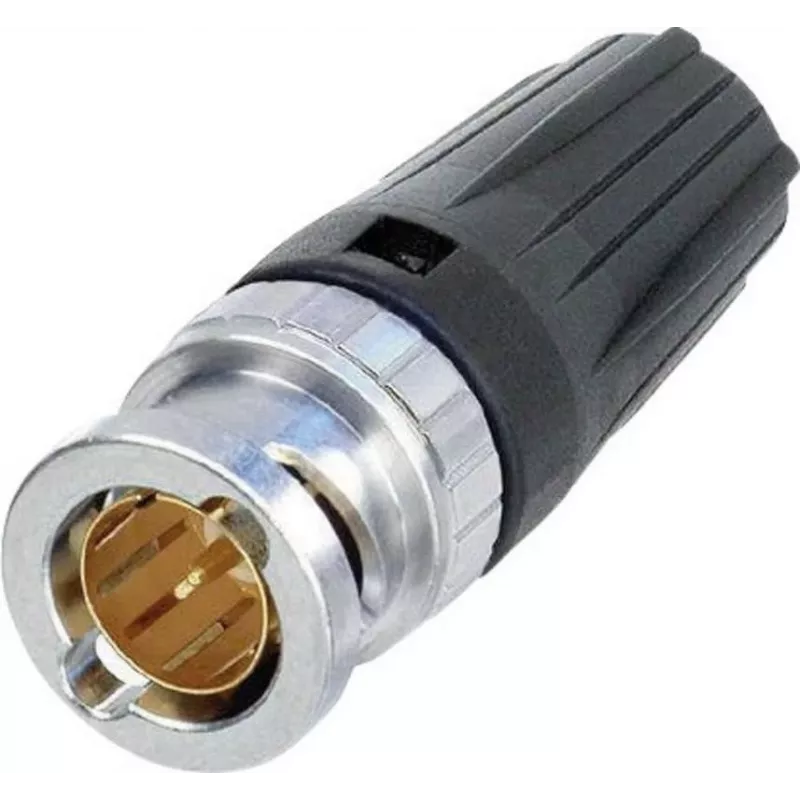

Neutrik NBNC75BUU11 rearTWIST BNC kištukinis suspaudžiamasis jungtis 75 omų koaksialiniams kabeliams

Transliuotojų inžinieriams ir AV sistemų integratoriams, kuriems tenka sujungti daug koaksialinių kabelių tankiuose patch paneliuose, Neutrik NBNC75BUU11 siūlo patikimą sprendimą. Ši tiesi BNC kištukinė jungtis su rearTWIST fiksavimo mechanizmu užtikrina greitą ir saugų prijungimą net sunkiai pasiekiamose vietose, išlaikant 75 omų varžos vientisumą.

Kodėl verta rinktis

• Tikra 75 omų varža užtikrina minimalius atspindžius ir stabilų signalą iki 6 GHz dažnių.
• rearTWIST bajoneto fiksatorius leidžia lengvai priveržti ir atjungti pirštais, nereikia papildomų įrankių.
• Suspaudimo (crimp) technologija centriniam kontaktui ir ekranavimo apvalkalui užtikrina ilgaamžį, hermetišką sujungimą.
• Auksuotas centrinis kontaktas ir nikeliuotas žalvarinis korpusas atsparūs korozijai bei dilimui.
• PTFE dielektrikas palaiko aukšto dažnio savybes ir terminį stabilumą.
• Atitinka SMPTE 292M, 424M, 2081-1 ir 2082-1 standartus HD/3G/6G-SDI signalams.

Kam tinka

Ši jungtis skirta profesionalams, dirbantiems su vaizdo įranga: transliuotojų inžinieriams, AV technikams, sistemų integratoriams. Ji puikiai tinka studijų kabeliams, OB furgonams ir nuolatinėms instaliacijoms, kur reikalingas dažnas ir patikimas sujungimas. Suderinama su Belden 1855A, 1505A, 1694A ir panašiais kabeliais.

Specifikacijos

• Jungties tipas: BNC kištukas (male), tiesus
• Varža: 75 omų
• Dažnių diapazonas: iki 6 GHz
• Atspindžių slopinimas: >30 dB @ 1 GHz, >22 dB @ 2 GHz, >17 dB @ 6 GHz
• Sujungimas: suspaudžiamasis (crimp) centriniam kontaktui ir apvalkalui
• Suderinami kabeliai: Belden 1855A, 1505A, 1694A ir panašūs
• Kontaktų danga: auksas (centras), nikelis (korpusas)
• Dielektrikas: PTFE
• Izoliacijos varža: >5 G Ohm
• Kontaktų varža: <3 m Ohm (išorinis), <6 m Ohm (centrinis)
• Dielektrinis stiprumas: 1,5 kVdc
• Ilgaamžiškumas: >1000 sujungimų ciklų
• Darbinė temperatūra: -30 °C iki +85 °C
• Įtampos vertė: <50 V
• Korpuso medžiaga: žalvaris, nikeliuotas

Naudojimo patarimai

Naudokite tinkamą suspaudimo įrankį ir konkrečiam kabeliui skirtą matricą, kad pasiektumėte nurodytą atspindžių slopinimą. Lauko sąlygomis rekomenduojama papildomai apsaugoti nuo drėgmės. rearTWIST apsauginis gaubtelis (parduodamas atskirai) suteikia įtempimo reljefą ir palengvina kabelių tvarkymą.
