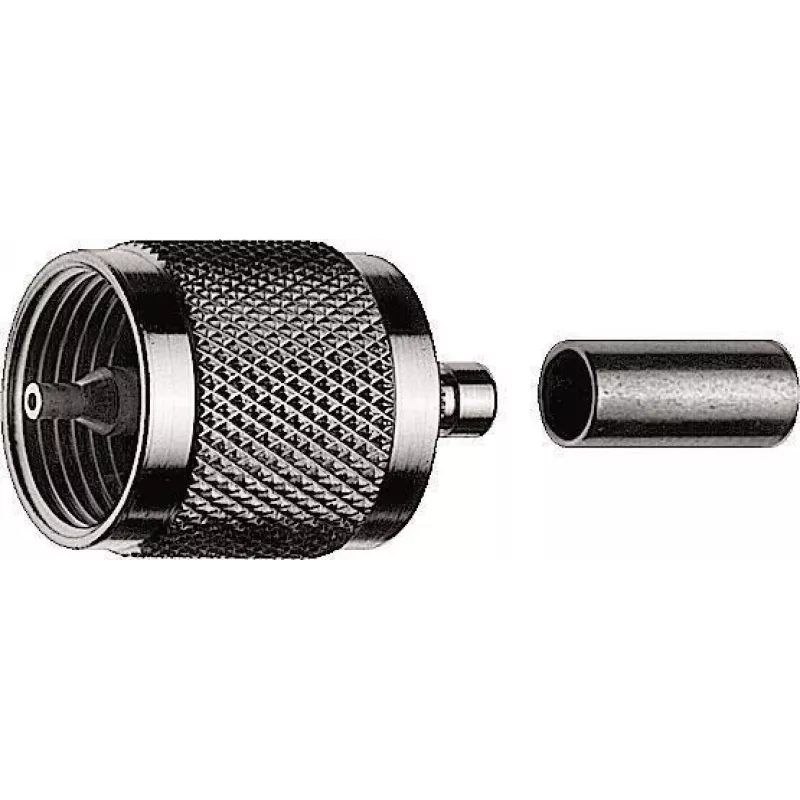

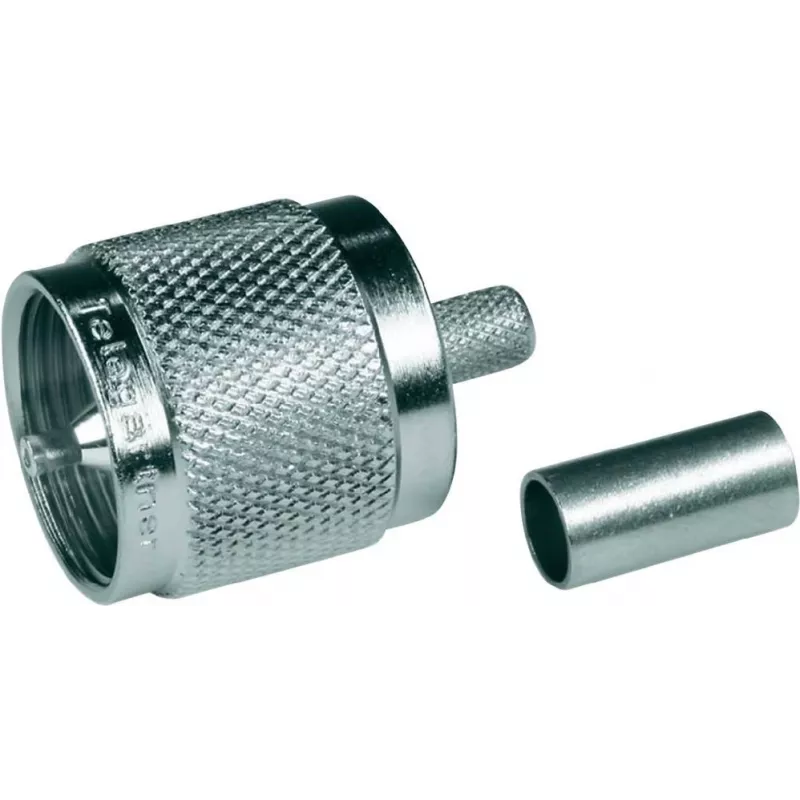

Telegärtner UHF crimp plug G01, skirtas RG-58 C/U, 50 Ohm, nikelis/auksas, 1 vnt. J01040A0001

VSWR ≤ 1,3 esant 300 MHz – tai konkretus rodiklis, kuriuo galima pasitikėti planuojant 50 omų koaksialines linijas. Telegärtner J01040A0001 yra UHF kištukas (PL-259 tipo) su crimp tipo gnybtu, skirtas RG-58 C/U ir suderinamiems kabeliams. Korpusas – nikeliuotas žalvaris, centrinis kontaktas – auksuotas.

Kodėl verta rinktis

• Dažnių diapazonas nuo DC iki 300 MHz, VSWR ≤ 1,3 esant 300 MHz – stabili signalo kokybė.
• Auksuotas centrinis kontaktas užtikrina patikimą signalo perdavimą ir atsparumą oksidacijai.
• PTFE izoliatorius – termiškai stabilus, mažų nuostolių.
• Ilgas tarnavimo laikas: 500 sujungimų ciklų.

Techniniai duomenys

• Varža: 50 Ohm
• Dažnių diapazonas: DC–300 MHz
• VSWR: ≤ 1,3 esant 300 MHz
• Įtampos nominalas: 500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Tarpinė: silikonas
• Montavimo tipas: kabelio montavimas
• Serija: G01

Kur tinka

Šis UHF crimp kištukas skirtas profesionaliems RF montuotojams, radijo ryšio sistemų integratoriams ir techninės priežiūros specialistams, kurie naudoja RG-58 C/U, RG-58 A/U, RG-142 B/U, RG-223 /U, URM 43, URM 76 ar KX 15 kabelius. Jis tinka tiek stacionariose, tiek mobiliose 50 omų koaksialinėse linijose, kuriose reikalingas patikimas ir atsparus aplinkos poveikiui sujungimas.

Kaip naudoti

Nuluokite kabelio izoliaciją pagal crimp įrankio instrukcijas, įstatykite centrinį laidininką į kontakto lizdą ir užspauskite crimp įrankiu. Įsitikinkite, kad išorinio laidininko pynė tolygiai pasiskirsto aplink crimp movą. Sujungę patikrinkite VSWR – jis neturi viršyti 1,3 ties 300 MHz. Nenaudokite jėgos, kad nepažeistumėte PTFE izoliatoriaus.

Mūsų verdiktas

Patikimas UHF crimp jungtis 50 omų koaksialiniam kabeliui – solidūs elektriniai parametrai ir tvirtos medžiagos profesionaliam RF montavimui. Rekomenduojame turėti atsargų atsargų, nes šios jungtys dažnai keičiamos profilaktinės priežiūros metu.
