Telegärtner TNC stačiu kampu crimp jungtis, 50 omų, RG-213/U, lituojama/crimpinama, G42 (2,7/7,1), B1812 (J01010A0066)

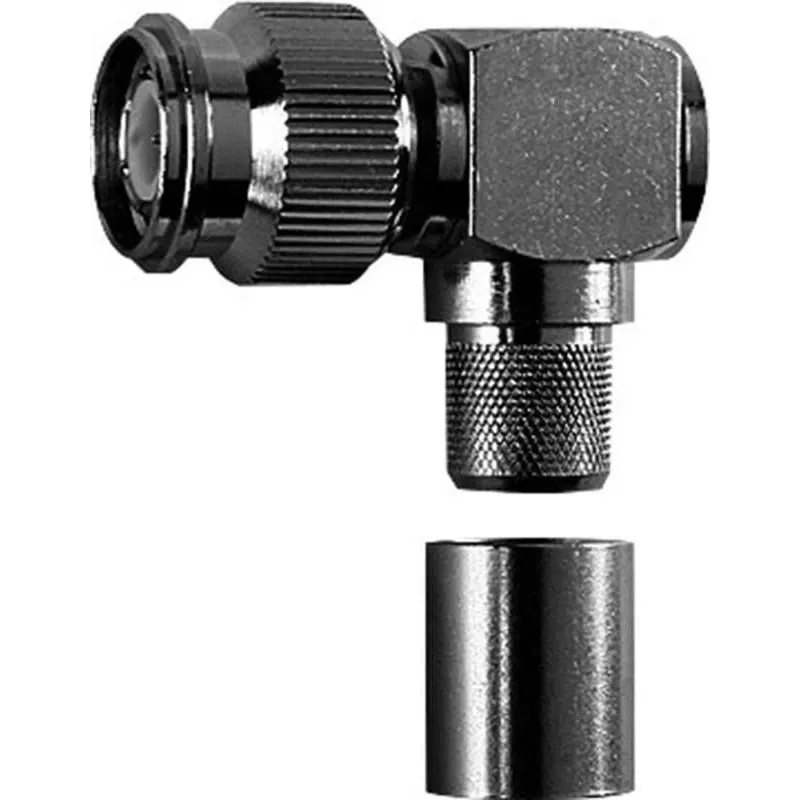

Kai profesionalioje RF instaliacijoje tenka sukti kabelį stačiu kampu, įprasta tiesi jungtis priverčia jį lenkti per smarkiai – tai didina atspindžius ir silpnina signalą. Telegärtner J01010A0066 yra stačiu kampu (90°) TNC kištukas, sukurtas specialiai RG-213/U koaksialiniam kabeliui. Jo korpusas leidžia išvengti staigių kabelio vingių tankiose spintose ir prie įrangos skydų, o vidinis kontaktas lituojamas, išorinis – crimpinamas, užtikrinant mechaniškai tvirtą ir stabilų 50 Ω sujungimą.

Kodėl verta rinktis

• Stačiu kampu TNC kištukas, pritaikytas RG-213/U kabeliui
• 50 Ω varža su lituojamu vidiniu ir crimpinamu išoriniu kontaktu
• Tikslus suderinimas su Telegärtner G42 kabelių grupe (2,7/7,1 mm)
• Kompaktiškas 90° korpusas – patogus montuoti tankiose vietose

Techninė specifikacija

• Jungčių serija: TNC
• Jungties tipas: kabelinė jungtis, kištukas
• Korpuso forma: stačiu kampu (alkūnė)
• Varža: 50 omų
• Vidinio kontakto prijungimas: litavimas
• Išorinio kontakto prijungimas: crimp
• Suderinamas kabelis: RG-213/U
• Kabelių grupė (Telegärtner): G42
• Nominalus dielektriko skersmuo: 2,7 mm
• Nominalus išorinio laidininko skersmuo: 7,1 mm
• Montavimo tipas: prie kabelio
• Paskirtis: RF koaksialinės linijos

Kam tinka

Ši jungtis skirta montuotojams, dirbantiems su profesionaliomis radijo dažnių sistemomis, kur reikalingas patikimas stačiu kampu TNC sujungimas su RG-213/U kabeliu. Ji pravers diegiant antenų sistemas, matavimo įrangą ar ryšių spintas, kur vietos mažai, o signalo kokybė – kritinė.

Kaip naudoti

Nuluokite RG-213/U kabelį pagal G42 grupės reikalavimus: dielektrikas 2,7 mm, išorinis laidininkas 7,1 mm. Vidinis kontaktas lituojamas, išorinis – crimpinamas specialiu įrankiu. Prieš užveržiant įsitikinkite, kad kabelio ekranas tolygiai apgaubia jungties korpusą – taip išvengsite atspindžių ir užtikrinsite ilgaamžį ryšį.

Patarimas: naudokite tik G42 grupei skirtus crimp įrankius ir periodiškai tikrinkite jungties įtempimą – tai prailgins įrangos tarnavimo laiką net intensyvaus naudojimo sąlygomis.
