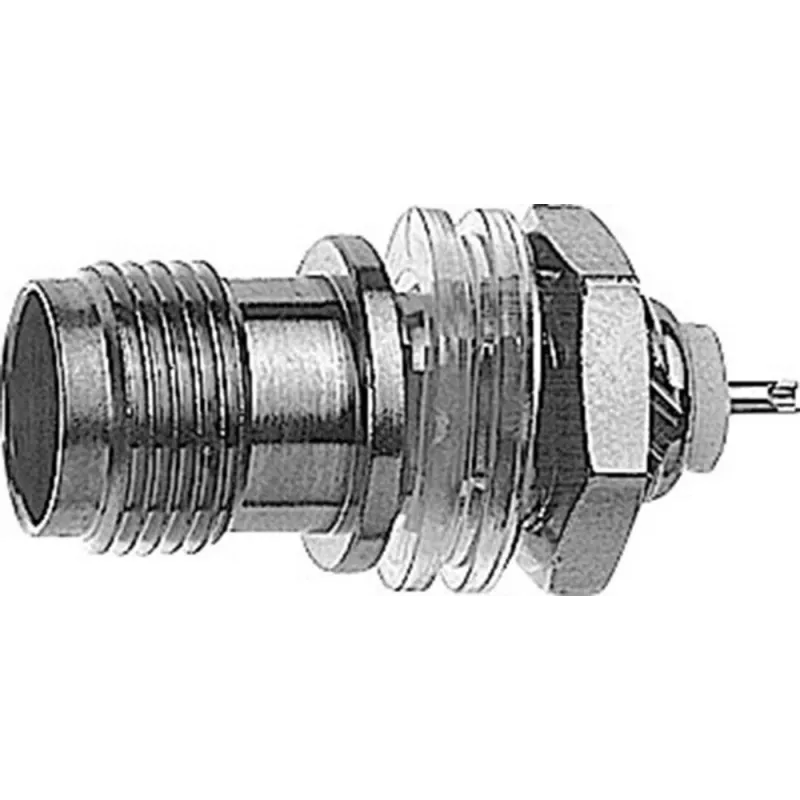

Telegärtner TNC panelinis lizdas, izoliuotas, 50 omų, litavimo, nikelis/auksas (J01011A0013)

Netinkamai sumontuotas RF jungtis gali sutrikdyti signalo kelią ir sukelti įžeminimo kilpas. Telegärtner TNC panelinis lizdas su izoliuotu tvirtinimu užtikrina švarų signalą nuo DC iki 11 GHz, o litavimo centrinis kontaktas ir tvirtas žalvarinis korpusas su nikelio danga prailgina įrenginio tarnavimo laiką.

Kam skirta

RF inžinieriams, telekomunikacijų technikams ir pramonės elektronikos specialistams, kuriems reikia patikimos izoliuotos TNC jungties skydelyje montuojant antenas, bandymų įrangą ar ryšių sistemas.

Pagrindinės savybės

• TNC lizdas (moteriškas), 50 omų varža
• Izoliuotas montavimas skydelyje su M12x1 sriegiu ir 12,7 mm D formos išpjova
• Litavimo prijungimas centriniam kontaktui užtikrina patikimą ryšį
• Dažnių diapazonas nuo DC iki 11 GHz, VSWR ≤ 1,3 iki 6 GHz
• Korpusas: žalvaris, padengtas nikeliu; centrinis kontaktas: žalvaris, padengtas auksu; izoliatorius: PTFE
• Darbinė temperatūra nuo -55 °C iki +155 °C, ≥500 sujungimų

Specifikacijos

• Jungties tipas: TNC lizdas (moteriškas)
• Varža: 50 omų
• Montavimas: izoliuotas skydelyje, M12x1 sriegis, 12,7 mm D formos išpjova
• Prijungimas: litavimas (centrinis kontaktas)
• Dažnių diapazonas: nuo DC iki 11 GHz
• VSWR: ≤ 1,3 (DC–6 GHz)
• Dielektrinė atsparumas įtampai: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų skaičius: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE

Naudojimo patarimai

Montuodami įsitikinkite, kad skydelio išpjova yra tiksliai 12,7 mm (D formos), ir naudokite M12x1 sriegį tvirtam pritvirtinimui. Siekdami geriausio našumo, išlaikykite švarų besijungiantį kontaktą ir neviršykite nurodyto sukimo momento.

Patarimas: prieš lituodami nuvalykite centrinį kontaktą ir naudokite kokybišką lydmetalį – taip užtikrinsite ilgaamžį ir stabilų ryšį.
