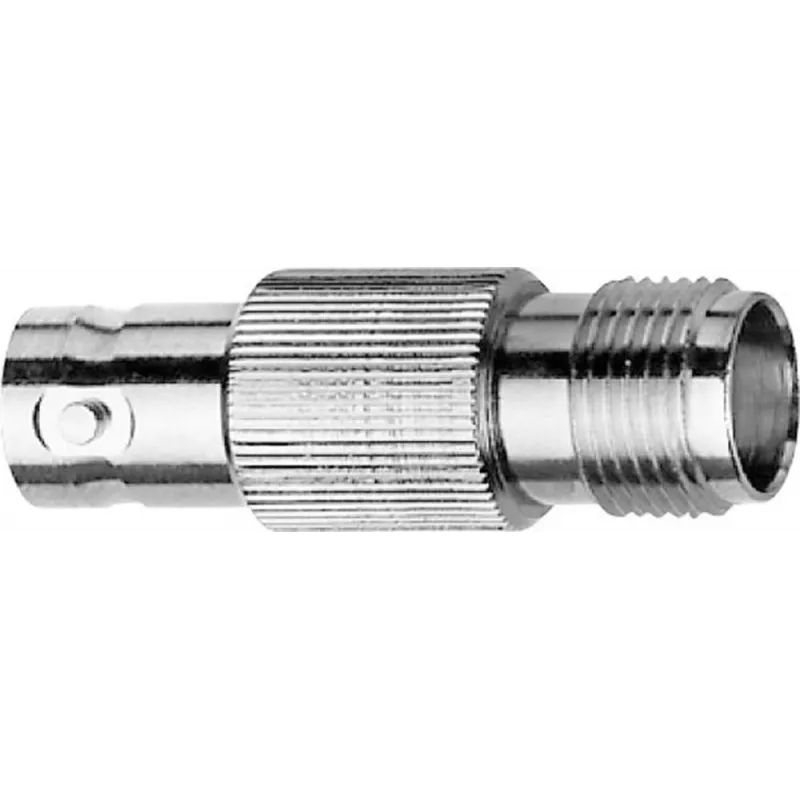

Telegärtner J01008A0012 BNC lizdas – TNC kištukas koaksialinis adapteris, 50 omų, DC-11 GHz

Telegärtner J01008A0012 – tai preciziškai pagamintas koaksialinis adapteris, skirtas sujungti BNC ir TNC sąsajas RF sistemose, kur reikalingas patikimas signalo perdavimas. Jo tiesi konstrukcija ir aukštos kokybės kontaktai užtikrina stabilų veikimą plačiame dažnių diapazone.

Privalumai

• BNC lizdas (moteriškas) į TNC kištuką (vyriškas) – patogus perėjimas tarp skirtingų jungčių tipų
• 50 omų varža, atitinkanti standartines RF taikymo sritis
• Platus dažnių diapazonas: nuo DC iki 11 GHz
• Žemas VSWR: ≤1,25 iki 4 GHz, ≤1,5 iki 11 GHz
• Patvari konstrukcija: nikeliuotas žalvarinis korpusas ir auksu padengtas berilio vario centrinis kontaktas
• Darbinė temperatūra nuo -55 °C iki +155 °C

Kasdienis naudojimas

Adapteris montuojamas tarp BNC lizdo ir TNC kištuko, kad būtų pakeistas jungties tipas nekeičiant kabelio. PTFE izoliatorius ir tvirtas padengimas užtikrina stabilią varžą ir mažus nuostolius, todėl jis tinkamas laboratorijose, bandymų stenduose ir ryšių sistemose, kur jungtys dažnai jungiamos ir atjungiamos.

Techninės specifikacijos

• Adapterio tipas: RF koaksialinis adapteris
• Jungtis A: BNC lizdas (moteriškas)
• Jungtis B: TNC kištukas (vyriškas)
• Varža: 50 Ω
• Dažnių diapazonas: DC – 11 GHz
• VSWR (DC-4 GHz): ≤ 1,25
• VSWR (4-11 GHz): ≤ 1,5
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža (centrinis): ≤ 1,5 mΩ
• Kontaktų varža (išorinis): ≤ 1,0 mΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: berilio varis, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Konfigūracija: tiesi

Paskutinė pastaba

Tikslus sujungimo sprendimas BNC–TNC perėjimams reikliose RF aplinkose.
