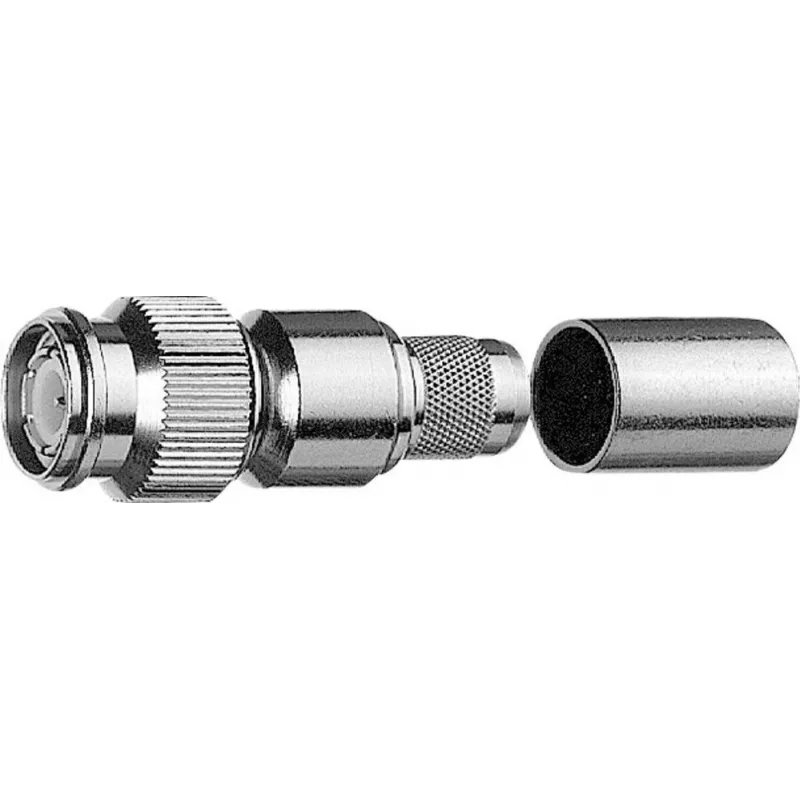

Telegärtner TNC kištukas, crimp, G37, 50 omų, tiesus, Professional (J01010A0049)

Kai montuojate ar taisote 50 omų koaksialinius kabelius su 7,25 mm dielektriku ir 2,7 mm vidiniu laidininku, kiekvienas sujungimas turi būti patikimas ir atsparus vibracijai. Telegärtner TNC kištukas su crimp tvirtinimu užtikrina stabilią elektrinę charakteristiką tiek dirbtuvėse, tiek lauko sąlygomis. Šis tiesus kabelinis jungtis yra Professional serijos, skirta dažniams iki 11 GHz, todėl tinka testavimo stendams, antenų maitinimo linijoms ir pramoniniams RF ryšiams, kur srieginis sujungimas yra privalumas.

Kodėl verta rinktis

Crimp/crimp konstrukcija nereikalauja litavimo – tai pagreitina surinkimą ir užtikrina pakartojamą rezultatą. Auksu padengti kontaktai atsparūs korozijai, o nikeliuotas žalvarinis korpusas išlaiko mechaninį stiprumą net ir sudėtingomis sąlygomis. Srieginis TNC sąsaja tvirtai fiksuojasi, todėl sumažėja atsitiktinio atsijungimo rizika vibruojant.

Techninės specifikacijos

• Jungties tipas: TNC kištukas (vyriškas)
• Impedancija: 50 omų
• Tvirtinimas: crimp (centrinis ir išorinis laidininkai)
• Suderinamų kabelių grupė: G37 (dielektrikas 7,25 mm, vidinis laidininkas 2,7 mm)
• Korpuso forma: tiesus
• Montavimas: kabelinis
• Kontaktų danga: auksas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC–11 GHz
• Įtampa: 500 V RMS
• Darbinė temperatūra: nuo -65 °C iki +165 °C

Kam tinka

• RF testavimo ir matavimo įrangai, kai reikia užbaigti RG-58 tipo ar panašius 50 omų kabelius
• Antenų maitinimo linijoms mobiliose ar stacionariose sistemose
• Pramoninei RF įrangai, kur reikalingos srieginės jungtys
• Lauko remontui ir individualiems kabelių mazgams

Naudojimo patarimai

Prieš užsakydami patikrinkite kabelio dielektriko ir vidinio laidininko skersmenis – jie turi atitikti G37 grupės reikalavimus (7,25 mm / 2,7 mm). Crimp įrankiai ir štampai, skirti G37 grupei, būtini kokybiškam sujungimui. Viena pakuotė – vienas jungties vienetas.
