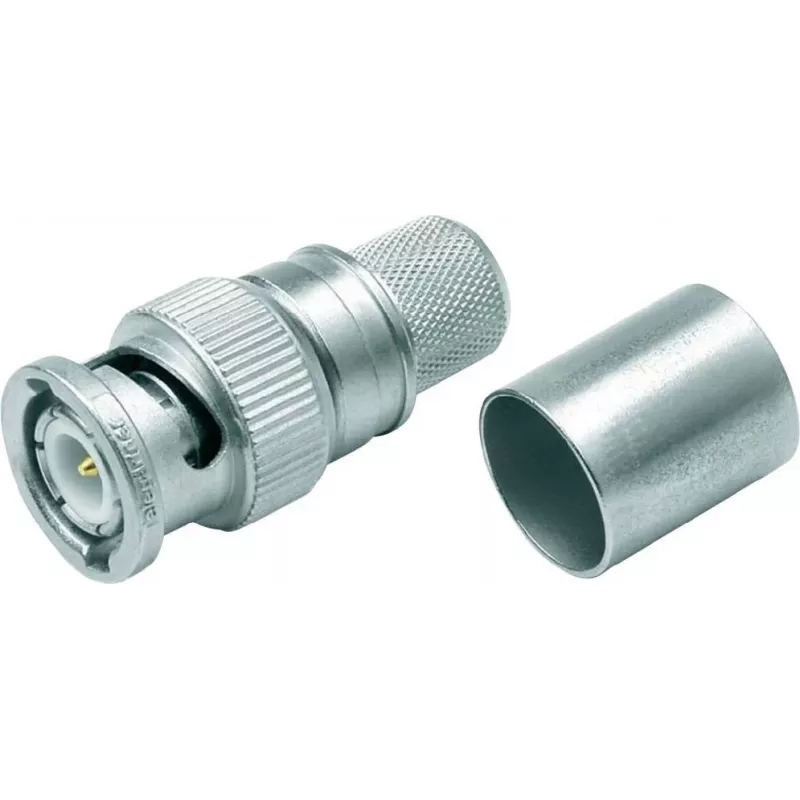

Telegärtner BNC kabelio kištukas Crimp G37 50 omų, Crimp/Crimp, Professional, A3326, G37 (2.7/7.25) - 5 vnt. (J01000A0061)

Kai reikia užtikrinti patikimą 50 omų koaksialinio kabelio sujungimą, inžinieriai renkasi sprendimus, kurie atlaiko intensyvų naudojimą. Telegärtner BNC kabelio kištukas su crimp tvirtinimu yra būtent toks – profesionalus, standartus atitinkantis komponentas, skirtas G37 grupės kabeliams.

Kodėl verta rinktis

Šis BNC kištukas pasižymi didele mechanine stiprybe ir stabiliomis elektrinėmis savybėmis. Crimp sujungimas tiek vidiniam, tiek išoriniam laidininkui užtikrina patikimą ir pakartojamą kontaktą, o auksu padengtas centrinis kontaktas apsaugo nuo korozijos ir išlaiko signalo kokybę. Niukeliu padengtas žalvarinis korpusas atsparus aplinkos poveikiui, o PTFE izoliacija išlaiko stabilias charakteristikas plačiame temperatūrų diapazone.

Kam tinka

• Radijo dažnių ir transliacijos inžinieriams, dirbantiems su koaksialiniais kabeliais.
• Telekomunikacijų infrastruktūros montuotojams.
• Bandymų ir matavimų laboratorijoms.
• Bet kokiai įrangai, kur reikalingas patikimas BNC sujungimas iki 4 GHz.

Pagrindinės specifikacijos

• Jungties tipas: BNC kištukas (male)
• Varža: 50 omų
• Tvirtinimas: crimp (vidinis ir išorinis laidininkas)
• Kabelių grupė: G37 (dielektriko Ø 2,7 mm, išorinis Ø 7,25 mm)
• Korpusas: žalvaris, niukeliu padengtas; centrinis kontaktas: auksu padengtas
• Izoliacija: PTFE
• Dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• Įtampos vertė: 500 V piko
• Temperatūrų diapazonas: nuo -40 °C iki +85 °C
• Serija: Professional
• Standartas: IEC 60169-8
• Pakuotė: 5 vnt.

Kaip naudoti

Prieš montuodami įsitikinkite, kad kabelis atitinka nurodytus matmenis (dielektriko skersmuo 2,7 mm, išorinis 7,25 mm). Naudokite tinkamo dydžio crimp įrankį, skirtą BNC jungtims. Nulupkite kabelio galą pagal instrukcijas, užmaukite jungtį ir suspauskite crimp žnyplėmis. Patikrinkite, ar centrinis kontaktas tvirtai laikosi ir ar nėra trumpojo jungimo.

Patarimas: prieš pradėdami masinį montavimą, atlikite bandomąjį sujungimą ir patikrinkite varžą bei signalo kokybę. Naudokite tik kokybiškus crimp įrankius, kad būtų išvengta pažeidimų. Laikykite jungtis sausose patalpose, kad išvengtumėte oksidacijos.
