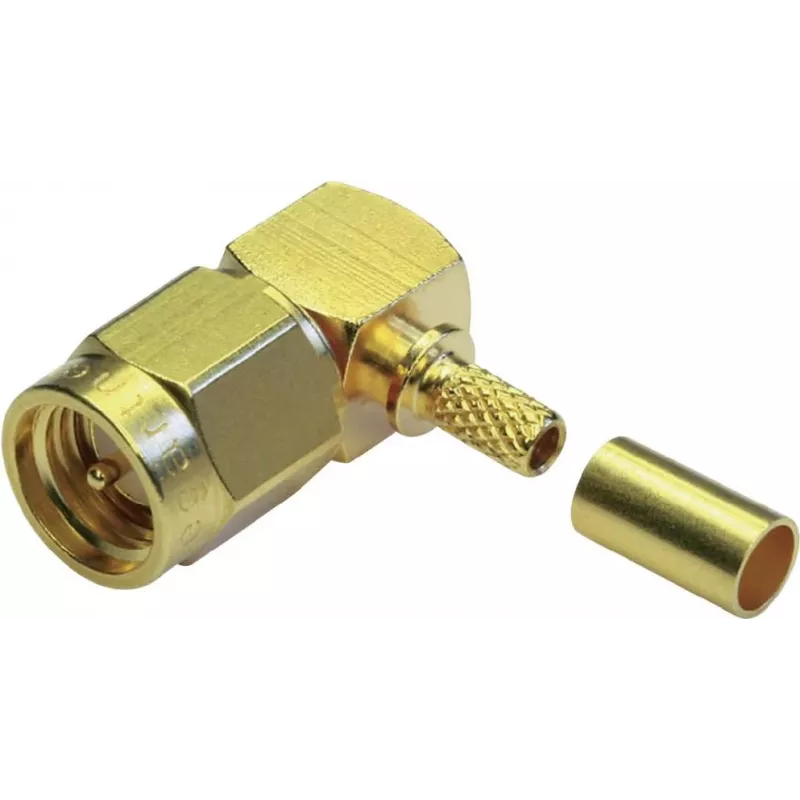

TELEGÄRTNER SMA stačiakampis crimp kištukas RG-58 C/U kabeliui, auksuotas, 5 vnt. J01150A0091

TELEGÄRTNER J01150A0091 — profesionalus SMA stačiakampis crimp kištukas, skirtas RG-58 C/U koaksialiniam kabeliui. 90° konstrukcija leidžia kabelį nukreipti ten, kur tiesus jungtis netelpa, o auksuoti kontaktai užtikrina stabilų signalą iki 6 GHz.

Kodėl verta rinktis

• Stačiakampė (90°) konstrukcija taupo vietą tankiuose RF mazguose
• Crimp tvirtinimas — patikima ir ilgaamžė jungtis
• Auksuotas žalvarinis korpusas ir centrinis kontaktas — maža kontaktinė varža, atsparumas korozijai
• PTFE izoliatorius — stabilūs elektriniai parametrai iki 6 GHz
• 50 omų varža, VSWR ≤ 1,25 @ 6 GHz
• Pakuotėje 5 jungtys

Kam tinka

Šis kištukas skirtas inžinieriams, montuotojams ir įmonėms, kurios dirba su testavimo ir matavimo įranga, telekomunikacijų sistemomis ar pramoniniais RF sprendimais. Dėl srieginio sujungimo mechanizmo jungtis atspari vibracijai, o darbinė temperatūra nuo -65 °C iki +165 °C leidžia naudoti net sudėtingomis sąlygomis.

Techniniai duomenys

• Jungties tipas: SMA male (kištukas)
• Konstrukcija: stačiakampė (right-angle)
• Tvirtinimo būdas: crimp
• Kabelio suderinamumas: RG-58 C/U (G01)
• Varža: 50 omų
• Kontakto danga: auksas
• Korpuso danga: auksas
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–6 GHz
• Įtampa: 500 V (rms)
• Darbinė temperatūra: -65 °C iki +165 °C
• Dielektrinė atsparumas įtampai: 1500 V (rms)
• VSWR: ≤ 1,25 @ 6 GHz
• Sujungimo mechanizmas: srieginis
• Kiekis pakuotėje: 5
• Gamintojo serija: G01 C0405

Kaip naudoti

Nuimkite RG-58 C/U kabelio išorinę izoliaciją, paruoškite ekranavimo pynę ir centrinį laidininką pagal crimp įrankio reikalavimus, užmaukite crimp žiedą, įstatykite kabelį į jungtį ir suspauskite crimp įrankiu. Užveržkite SMA sujungimą — jungtis paruošta darbui.

Patarimas: prieš montuodami patikrinkite, ar kabelio tipas tiksliai atitinka RG-58 C/U, ir naudokite tinkamo dydžio crimp įrankį — tai užtikrins patikimą ekranavimą ir ilgaamžę jungtį.
