TELEGÄRTNER SMA kištukinė jungtis, crimp/lituoti, skirta G08 (RD-316), auksuota, J01150A0021

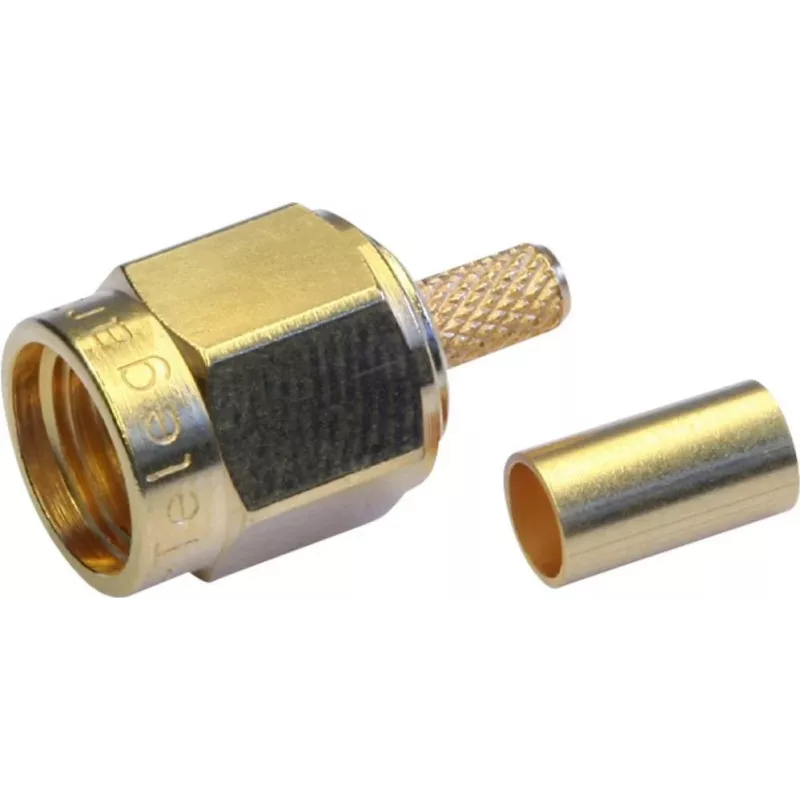

TELEGÄRTNER J01150A0021 – tai tiesi SMA kištukinė jungtis, skirta G08 grupės koaksialiniams kabeliams (RD-316, RG-174, RG-188, RG-316) lituoti ir presuoti. Profesionalams, dirbantiems su RF įranga, ši jungtis užtikrina patikimą 50 omų varžos sujungimą iki 6 GHz dažnio.

Kodėl verta rinktis

Auksuotas žalvarinis korpusas ir centrinis kontaktas užtikrina mažą kontaktinę varžą bei atsparumą korozijai, o PTFE dielektrikas išlaiko stabilią varžą aukštuose dažniuose. Crimp/lituoti montavimas suteikia tvirtą mechaninį ir elektrinį ryšį, atsparų vibracijai ir temperatūros svyravimams.

Techninės specifikacijos

• Jungties tipas: SMA kištukas (vyriškas), tiesus
• Montavimas: kabelio montavimas
• Terminavimas: crimp (ekranas), lituoti (centrinis kontaktas)
• Kabelių grupė: G08 (suderinama su RD-316, RG-174, RG-188, RG-316)
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 6 GHz
• Kontakto ir korpuso danga: auksas
• Dielektrikas: PTFE
• Korpuso ir centrinio kontakto medžiaga: žalvaris
• Sujungimas: srieginis (5/16-36 UNS-2B)
• Įtampos vertė: 335 Veff (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Ilgaamžiškumas: 500 sujungimo ciklų
• Darbinė temperatūra: nuo -65°C iki +165°C
• VSWR (maks.): 1,25 @ 6 GHz
• Atitinka RoHS reikalavimus

Kam tinka

• G08 koaksialinių kabelių terminavimui antenų sistemose
• RF testavimo ir matavimo įrangoje
• Ryšių įrenginiuose ir instrumentuose
• Ten, kur reikalingas dažnas sujungimas ir atjungimas

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, lituokite centrinį laidininką, tada užspauskite ekraną crimp įrankiu. Patikrinkite, ar centrinis kontaktas tvirtai laikosi ir ar nėra trumpojo jungimo su ekranu. Rekomenduojama naudoti tinkamo dydžio crimp įrankį.

Patarimas: prieš lituodami nuvalykite laidininkus ir naudokite kokybišką lydmetalį. Po montavimo patikrinkite VSWR matuokliu – taip užtikrinsite optimalų signalo perdavimą.
