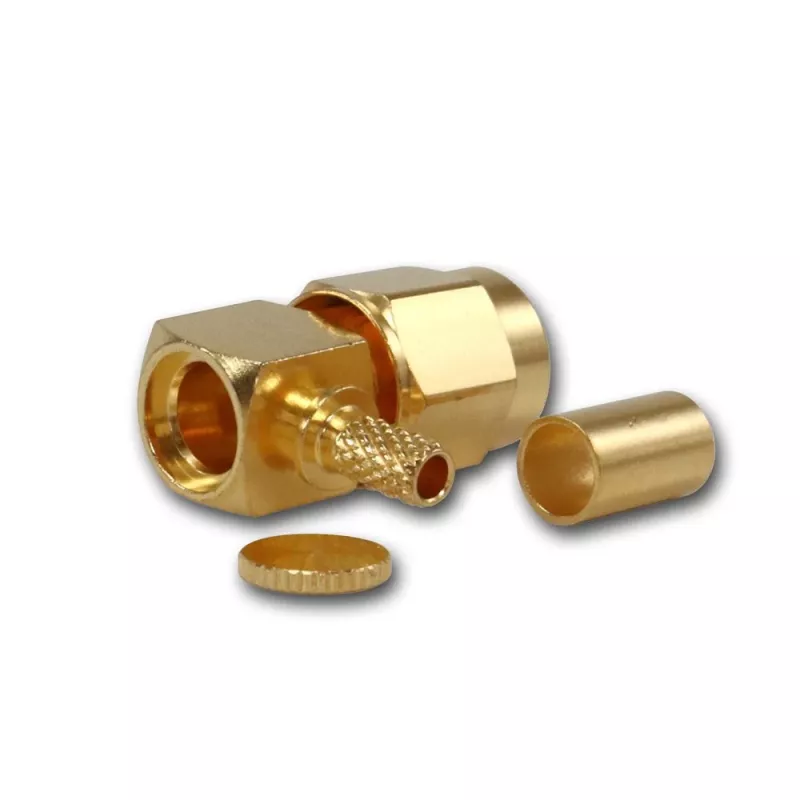

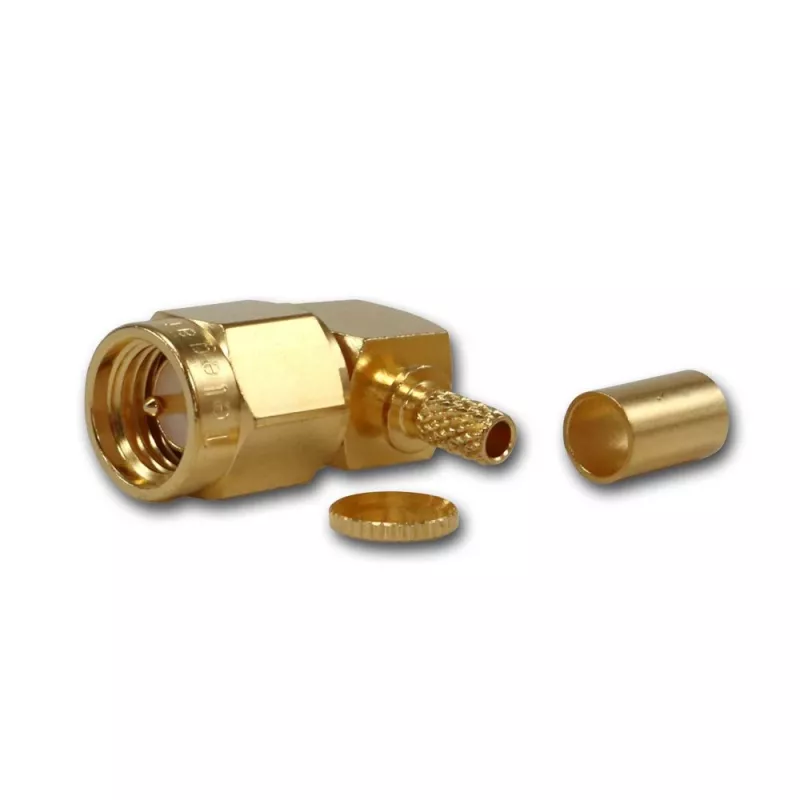

Telegärtner SMA kampuotinė suspaudžiamoji jungtis G08 kabeliams (RD-316), auksuota

Telegärtner SMA kampuotinė suspaudžiamoji jungtis – tai preciziškas sprendimas tiems, kuriems tenka dirbti su G08 grupės kabeliais ankštose įrenginių vietose. Jos 90° korpusas leidžia kabelį išvesti statmenai jungties ašiai, todėl išvengiama per didelio lenkimo ir mechaninio įtempimo, kuris atsiranda naudojant tiesią jungtį.

Kodėl verta rinktis

• SMA kištukas (male) su kampuotu korpusu – patogu, kai trūksta vietos
• Suspaudžiamoji (crimp) montavimo technologija užtikrina patikimą ir ilgaamžį sujungimą
• 50 omų varža, dažnių diapazonas nuo DC iki 6 GHz
• Auksuotas žalvarinis korpusas ir kontaktas – atsparumas korozijai ir stabilus kontaktas
• PTFE izoliatorius – aukštas elektrinis atsparumas ir temperatūrinis stabilumas

Kas tai per gaminys

Tai profesionali SMA tipo jungtis, skirta G08 grupės kabeliams, įskaitant RD-316, RG-174, RG-188, RG-316, LMR-100 ir ENVIROFLEX 316 D. Dėl kampuotos konstrukcijos ji puikiai tinka įrenginiuose, kur tiesi jungtis netelpa arba viršytų leistiną kabelio lenkimo spindulį. Auksavimas ne tik apsaugo nuo korozijos, bet ir prailgina jungties tarnavimo laiką net po daugkartinio sujungimo–atskyrimo ciklų.

Techniniai duomenys

• Jungties tipas: SMA kištukas (male)
• Orientacija: kampuotinė (90°)
• Montavimas: suspaudžiamasis (crimp)
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• Suderinama kabelių grupė: G08
• Suderinami kabelių tipai: RG 174 A/U, RG 188 A/U, RG 316 /U, RD 316, LMR-100, ENVIROFLEX 316 D
• Korpuso medžiaga: žalvaris, auksuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Dielektrinė atsparumas įtampai: 750 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• VSWR: ≤ 1,25 @ 6 GHz
• Ilgaamžiškumas: ≥ 500 sujungimo ciklų
• Montavimo tipas: kabelinė jungtis

Kaip naudoti

Jungtis montuojama ant G08 grupės kabelio naudojant specialius suspaudimo įrankius. Prieš montavimą nuimkite išorinę izoliaciją ir ekraną pagal kabelio gamintojo rekomendacijas, tada užspauskite centrinį laidininką ir ekraną. Dėl auksuotų kontaktų užtikrinamas mažas pereinamasis pasipriešinimas ir stabilūs aukšto dažnio parametrai.

Kam skirta

Ši jungtis skirta telekomunikacijų, radijo ryšio, testavimo ir matavimo įrangos specialistams, taip pat įmonėms, kurios diegia ar prižiūri RF sistemas. Ji pravers ten, kur reikalingas patikimas 50 omų sujungimas iki 6 GHz, o vieta ribota – pavyzdžiui, antenų blokuose, imtuvuose ar nešiojamojoje įrangoje.

Patarimas: visada naudokite tinkamo dydžio suspaudimo įrankį ir kontroliuokite, kad kabelio ekranas būtų tolygiai apgaubtas – tai užtikrins mažiausią signalo nuostolį ir ilgą jungties tarnavimo laiką.
