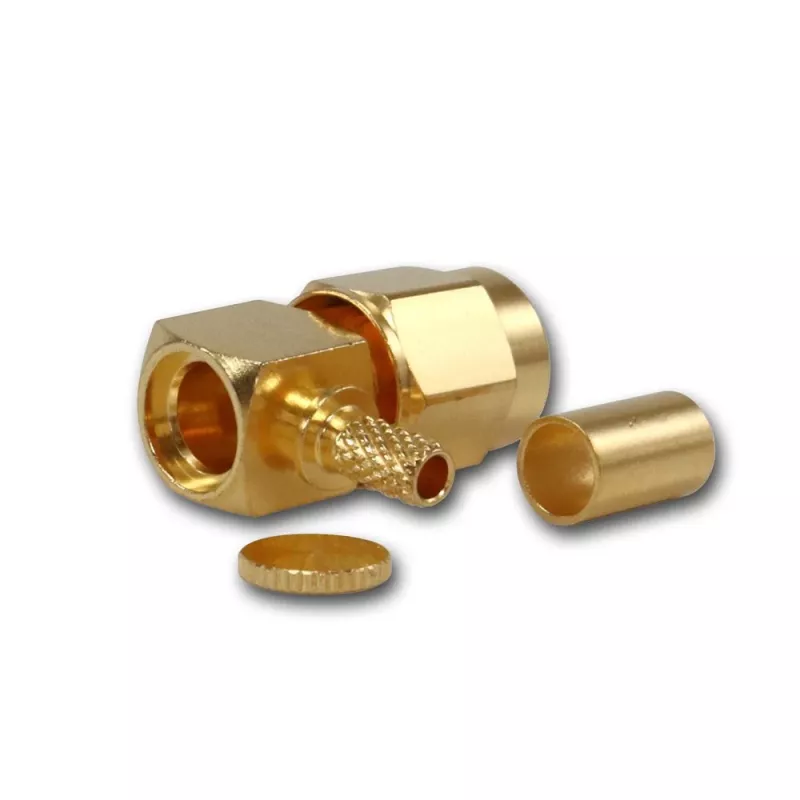

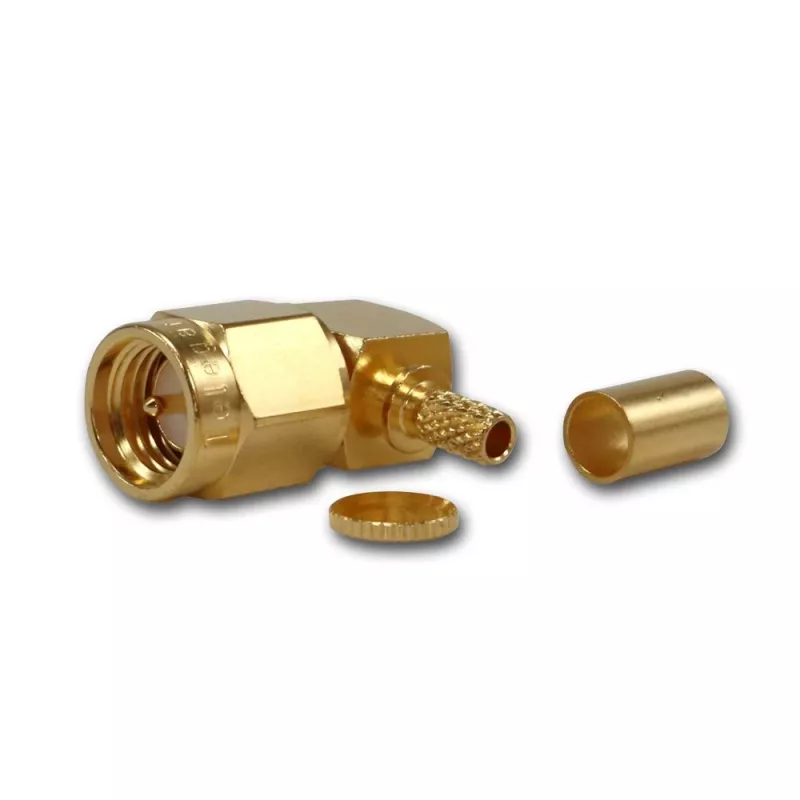

Telegärtner SMA stačiu kampu crimp kištukas RG-316 kabeliui, auksuotas, 5 vnt. (J01150A0071)

Kai įrenginio korpuse vietos mažai, o koaksialinis kabelis turi išeiti 90° kampu, tiesus SMA kištukas dažnai tampa silpniausia grandies vieta – kabelis linksta, o jungtis patiria mechaninį įtempimą. Telegärtner J01150A0071 stačiu kampu crimp kištukas šią problemą išsprendžia: kabelis klojamas lygiagrečiai su paneliu ar plokšte, išlaikant žemą profilio aukštį ir stabilų RF perdavimą iki 6 GHz.

Kodėl verta rinktis šį sprendimą

• Stačiu kampu (90°) SMA kištukas (male) su auksuotu žalvario korpusu ir berilio vario centriniu kontaktu
• Crimp prijungimas tiek vidiniam, tiek išoriniam laidininkui – litavimo nereikia
• 50 omų varža, VSWR ≤ 1,25 visame DC–6 GHz diapazone
• Suderinamas su G08 kabelių grupe: RG-174 A/U, RG-188 A/U, RG-316
• Darbinė temperatūra nuo -65 °C iki +165 °C, 500 Veff darbinė įtampa
• Pakelyje – 5 jungtys

Patikimumas kasdieniame darbe

Crimp konstrukcija su tinkamu crimp įrankiu ir įvorėmis užtikrina pakartojamą, hermetišką sujungimą. Aukso danga ant korpuso ir centrinio kontakto apsaugo nuo korozijos ir išlaiko mažą kontaktinę varžą visus numatytus 500 sujungimo ciklų. PTFE izoliatorius išlaiko stabilius nuostolius visame temperatūrų diapazone, todėl jungtis tinka tiek laboratoriniams matavimams, tiek ilgalaikiams montavimams.

Techniniai duomenys

• Jungties tipas: SMA kištukas (male), stačiu kampu
• Varža: 50 omų
• Dažnių diapazonas: DC – 6 GHz
• VSWR: ≤ 1,25
• Prijungimas: crimp (vidinis ir išorinis laidininkas)
• Kabelių suderinamumas: RG-174 A/U, RG-188 A/U, RG-316 (G08 grupė)
• Korpuso medžiaga: žalvaris (CuZn39Pb3), auksuotas
• Centrinis kontaktas: berilio varis (CuBe2), auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: -65 °C iki +165 °C
• Bandomoji įtampa: 1,5 kVeff
• Darbinė įtampa: 500 Veff
• Sujungimo ciklai: ≥ 500

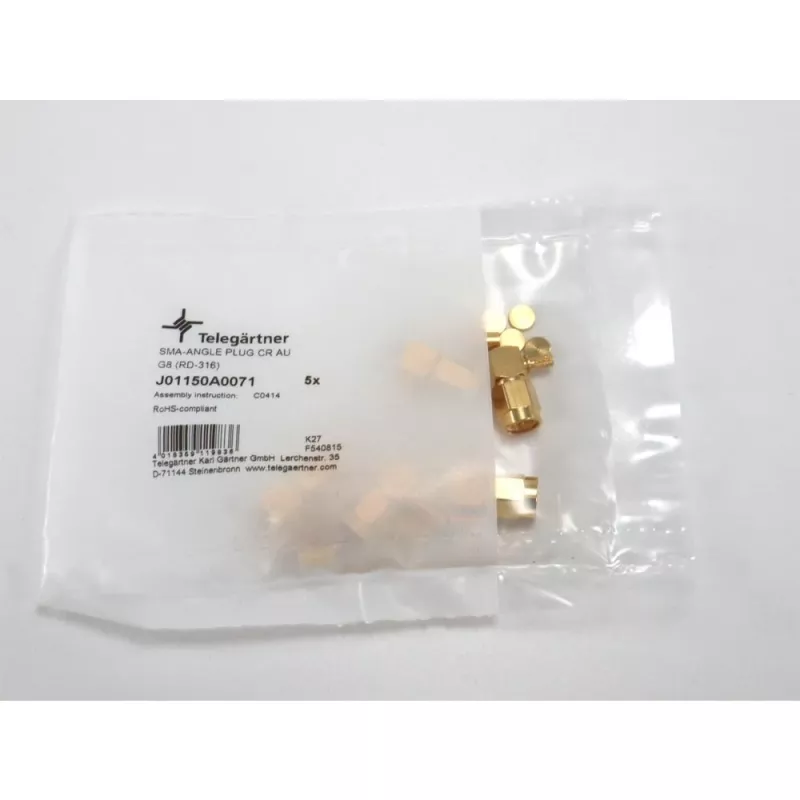

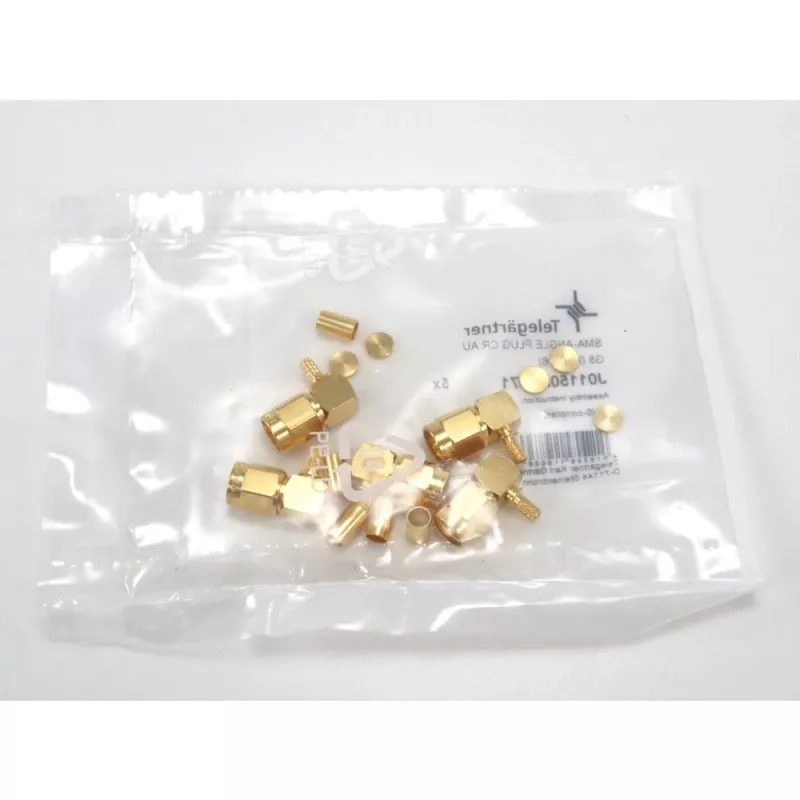

• Kiekis pakelyje: 5 vnt.

Kam tinka

Šios jungtys skirtos RF inžinieriams, antenų sistemų montuotojams ir įmonėms, kurios projektuoja kompaktiškus prietaisus ar testavimo stendus. Jos pravers, kai reikia tvarkingo 90° kampo išėjimo iš korpuso, o vietos kanalui nutiesti beveik nėra. Penkių vienetų paketas leidžia aprūpinti visą projektą arba turėti atsargą techninės priežiūros atsargų lentynoje.

Kaip naudoti

Nuluokite RG-316, RG-174 A/U arba RG-188 A/U kabelį pagal crimp įrankio instrukcijas, užmaukite įvorę, įstatykite kabelį į jungtį ir suspauskite vidinį bei išorinį laidininką atitinkamais crimp profiliais. Patikrinkite, ar centrinis kontaktas nepalietė korpuso, ir tik tada prisukite jungtį prie SMA lizdo.

Patarimas: naudokite tik kabelių grupei G08 skirtas crimp įvores ir kalibruotą įrankį – netinkamas profilis sumažina VSWR stabilumą. Montuodami palikite nedidelį kabelio laisvumą prieš 90° posūkį, kad jungtis nepatirtų tempimo jėgos.
