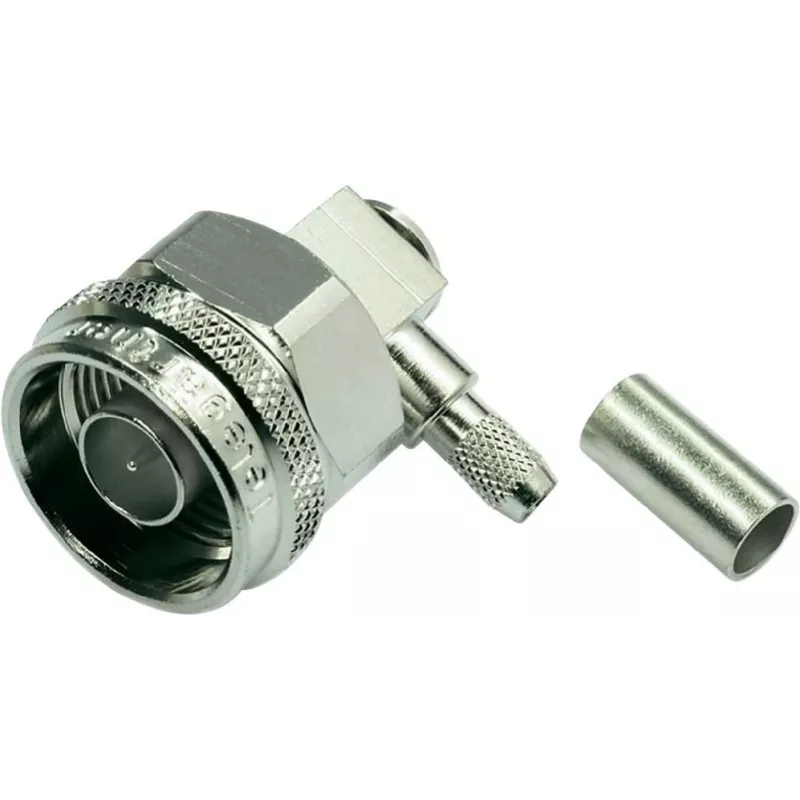

Telegärtner N-Type kampinis suspaudžiamasis jungtis RG-223/U, RG-142 B/U kabeliams (J01020A0036)

Profesionaliems RF montuotojams ir inžinieriams, dirbantiems su tankiais įrenginių korpusais, kampinė N jungtis iš Telegärtner užtikrina patikimą signalo perdavimą be papildomo kabelio lenkimo. Ši jungtis skirta RG-223/U ir RG-142 B/U koaksialiniams kabeliams.

Kodėl verta rinktis

• Kampinė N tipo jungtis (kištukas) – sutaupo vietos ir leidžia tvarkingai išvedžioti kabelį
• 50 omų varža, dažnių diapazonas nuo DC iki 11 GHz
• Išorinio laidininko suspaudimas; centrinis laidininkas lituojamas arba suspaudžiamas
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas
• PTFE izoliatorius – patikimas darbas nuo -65 °C iki +165 °C

Kasdienis naudojimas

Jungtis montuojama ant kabelio ten, kur tiesi jungtis reikalautų per didelio lenkimo spindulio arba trukdytų kitiems komponentams. Išorinio laidininko suspaudimas užtikrina tvirtą ir pakartojamą sujungimą, o centrinį laidininką galima lituoti arba spausti pagal jūsų surinkimo technologiją.

Techninės specifikacijos

• Jungties tipas: N tipo kištukas (male)
• Konstrukcija: kampinė
• Varža: 50 omų
• Dažnių diapazonas: DC – 11 GHz
• Darbinė įtampa (RMS): 1000 V
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -65 °C iki +165 °C
• Suderinamo kabelio dielektriko skersmuo: 2,95 mm
• Suderinamo kabelio vidinio laidininko skersmuo: 1,0 mm

Pastaba

Patikima kampinė N jungtis profesionaliam RF surinkimui su RG-223/U arba RG-142 B/U kabeliu.
